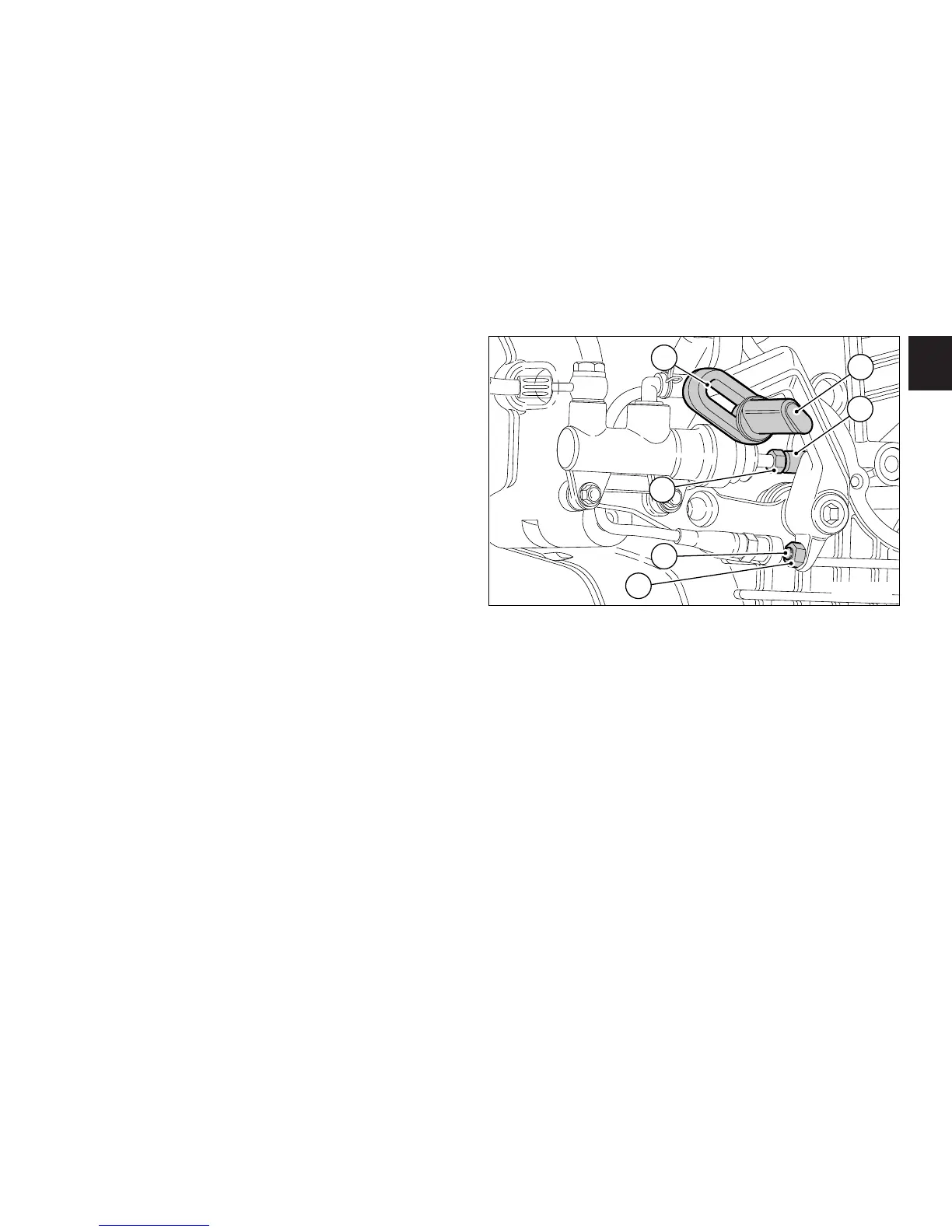

fig. 27
Registrazione posizione pedale comando freno
posteriore (fig. 27)
Per modificare la posizione della leva comando freno
posteriore agire nel modo seguente.
Allentare il controdado (1).
Ruotare la vite (2) di registro corsa pedale fino a stabilire
la posizione desiderata.
Serrare il controdado (1).
Verificare, agendo a mano sul pedale, che questo
presenti un gioco di circa 1,5÷2 mm prima di iniziare
l’azione frenante.
Se così non risulta occorre modificare la lunghezza
dell’astina di comando della pompa nel modo seguente:
Allentare il controdado (3) sull’astina della pompa.
Avvitare l’astina sulla forcella (4) per aumentare il gioco o
svitarla per diminuirlo.
Serrare il controdado (3) e verificare nuovamente il gioco.
É possibile anche effettuare una microregolazione
variando la posizione del pedale freno (5) sull’asola (6)
delle staffe.
Allentare la vite di fissaggio del pedale e scorrere lo
stesso lungo l’asola, facendogli assumere la posizione
desiderata. Serrare la vite di fissaggio.
