Indicatori di direzione anteriori (fig. 69)
Note
Per semplificarne la rappresentazione lo specchio
retrovisore, sul quale è montato l’indicatore di direzione,
è rappresentato rimosso dal cupolino.
Svitare le viti (1) e separare la coppetta (2) dal supporto
indicatore/specchio.
La lampadina ha un innesto a baionetta, per estrarla
occorre premere e ruotarla in senso antiorario. Sostituire
la lampadina e reinserirla premendo e ruotando in senso
orario fino allo scatto nella sede. Rimontare la coppetta
nell’apposita fessura del supporto indicatore, facendo
coincidere le sagomature.
Riavvitare le viti (1).
Indicatori di direzione posteriori (fig. 70)
Per la sostituzione delle lampadine degli indicatori di
direzione posteriori è necessario ruotare di un quarto di
giro il corpo freccia (3), portandolo con la lente verso l’alto
ed estrarlo dal supporto freccia.
La lampadina ha un innesto a baionetta, per estrarla
occorre premere e ruotarla in senso antiorario. Sostituire
la lampadina e reinserirla premendo e ruotando in senso
orario fino allo scatto nella sede. Rimontare il corpo
freccia (3) e fissarlo al supporto freccia ruotandolo di un
quarto di giro.
1
2

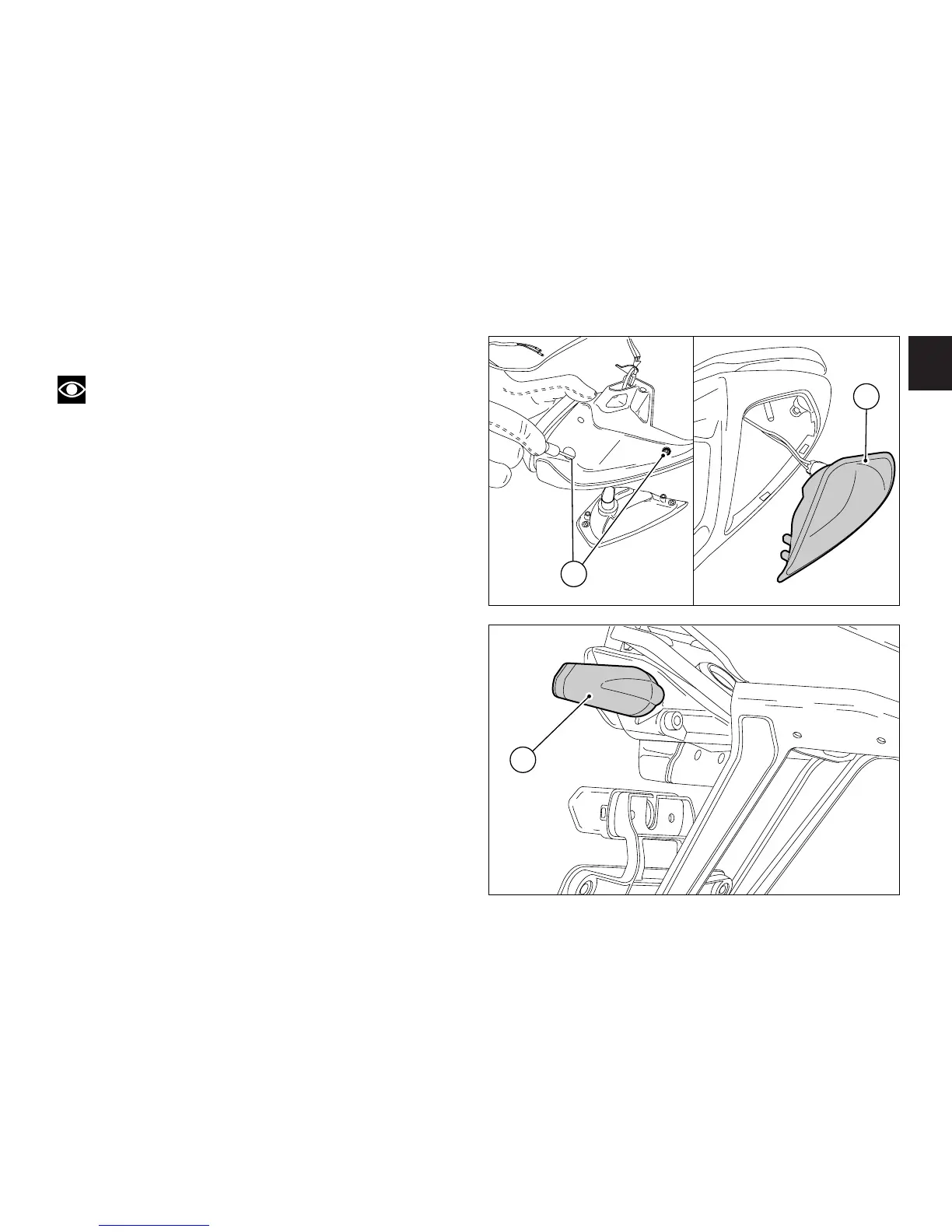

fig. 69
3
fig. 70
