Modifica dell’inclinazione del cannotto di sterzo
(999S)
Prima di modificare l’angolo di sterzo è necessario
rimuovere l’ammortizzatore di sterzo, svitando le viti di
fissaggio (1 e 2). La vite (2) tiene fissato anche il
martelletto bloccasterzo (3) che, variando l’inclinazione
del cannotto, sarà necessario spostare in posizione più
arretrata nel rimontaggio.
Allentare la vite di fissaggio (4) della testa di sterzo.
Modificare l’inclinazione del cannotto di sterzo allentando
le due viti (5) sul lato destro del telaio, dopo aver rimosso
i seeger (6) e le rosette (7).
Svitare completamente la vite (8) e, con una chiave a
settore, ruotare di 180° l’estremità dell’eccentrico (9). Per
verificare che il foro sull’eccentrico sia coassiale con il
foro passante sul cannotto di sterzo è stampigliata nella
zona superiore dell’eccentrico una freccia che indica
l’allineamento del fori.
Riavvitare la vite (8) fino a battuta. Ingrassare il filetto
delle viti (5) con SHELL Retinax HDX2 e serrarle alla
coppia di 22 Nm. Rimontare la rosetta (7) e il seeger (6).
Note
Mentre si esegue questa operazione, mantenere i
semimanubri non completamente sterzati.
2
4
1
3
5
8
9
657

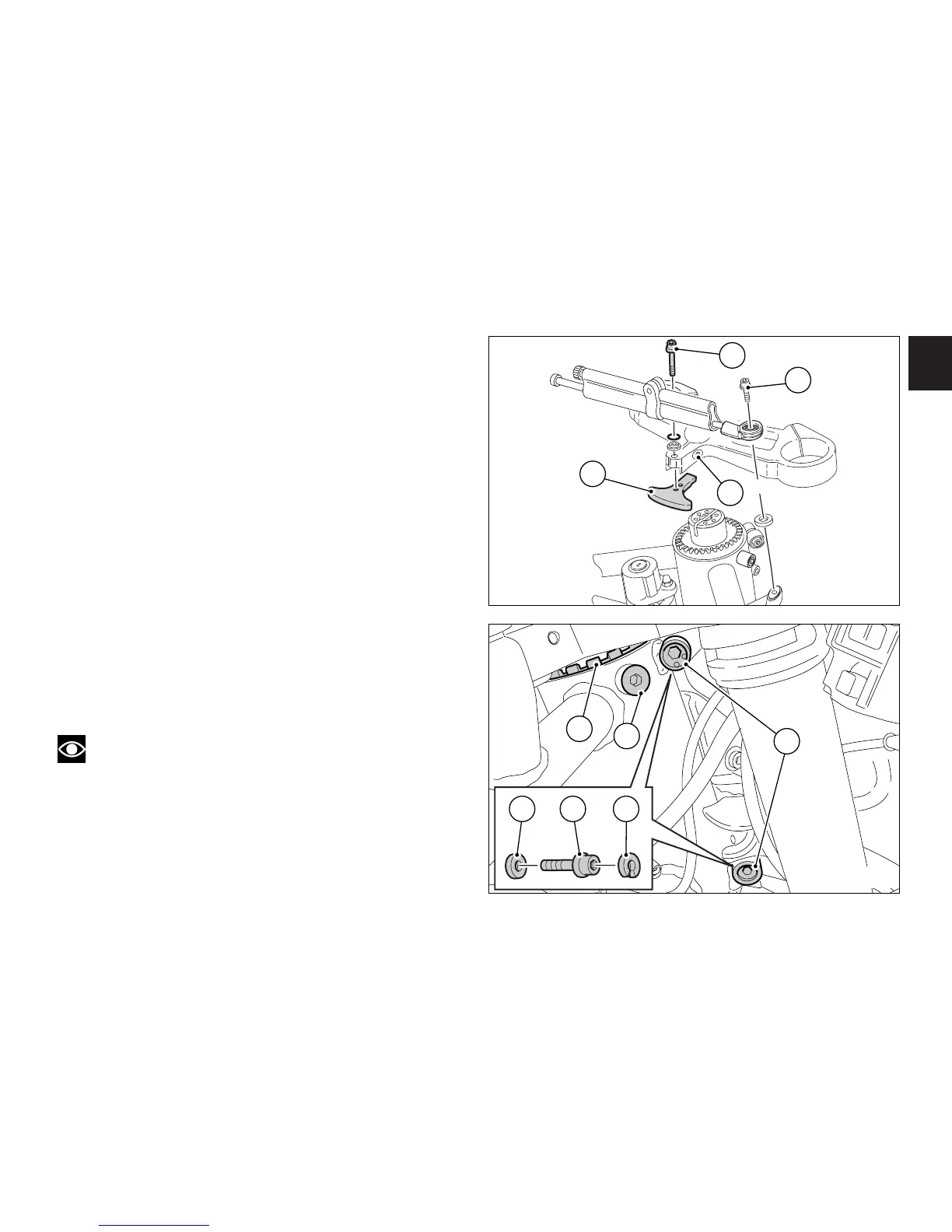

fig. 61.2
fig. 62.2
