Note
Nel rimontaggio delle carene fare attenzione a
inserire correttamente il perno di riferimento anteriore (5)
nella relativa sede, in corrispondenza del cupolino.
Note
Per rimontare la carena sinistra aprire il cavalletto
laterale e facendolo passare attraverso l’apertura ricavata
sulla carena stessa.
Specchi retrovisori
Svitare la vite (6) di fissaggio specchio retrovisore.
Disimpegnare i perni di fissaggio (7) dalle mollette di
ritegno fissate al supporto cupolino (8). Rimuovere il
gommino di protezione (9) e scollegare le connessioni
(10) indicatore di direzione.
Ripetere le stesse operazioni per rimuovere l’altro
specchio retrovisore.
Importante
Nel rimontaggio applicare un “frenafiletti medio”
sulla filettatura delle viti (6).

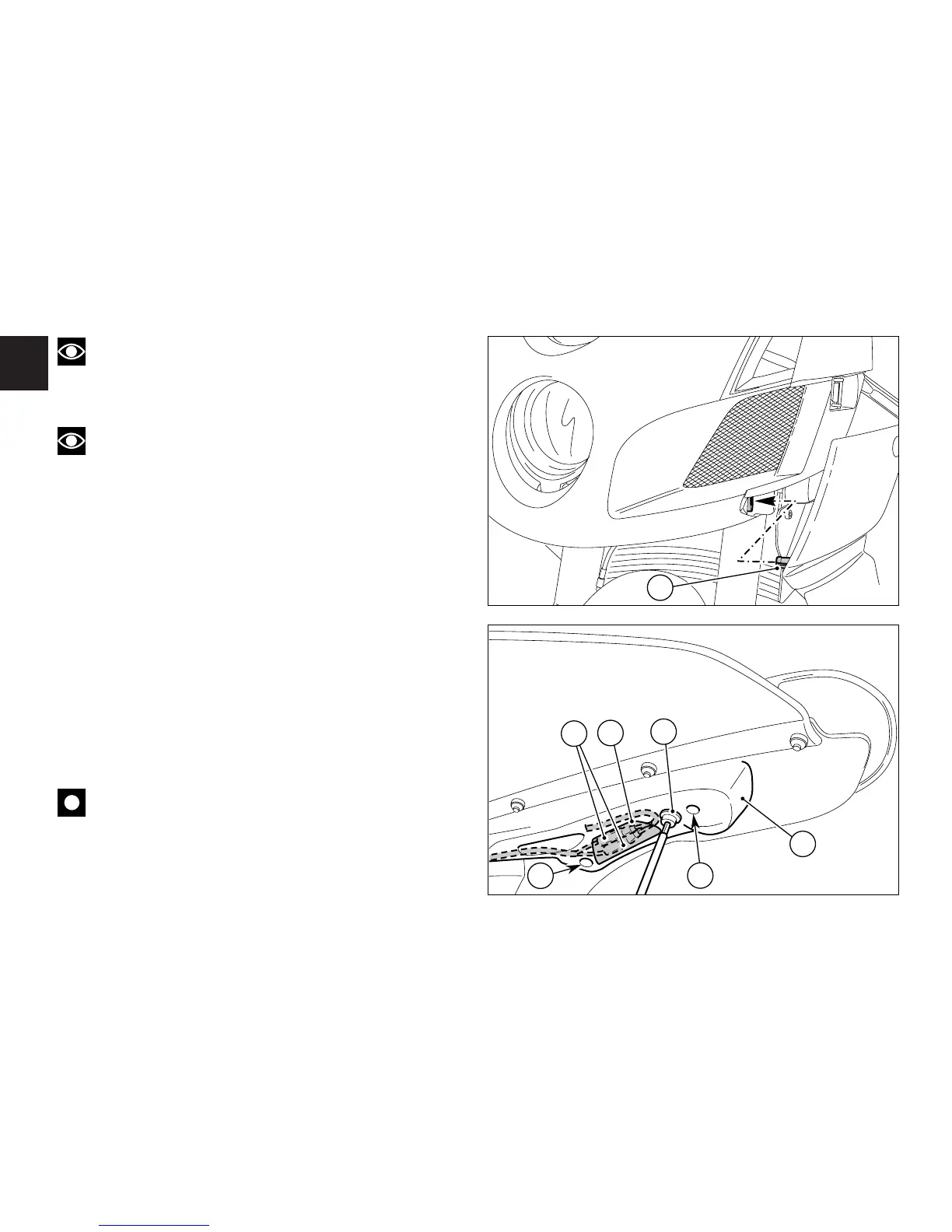

fig. 49
