Ducati monster 620 i.e. - Strumenti DI Diagnosi

Uso e manutenzione
Use and Maintenance
sezione / section
D 5
35
A
B
C
D
E
F
G
H
L
M
N
P
Monster 400 - 620 Aggiornamento/Update - M.Y. 2006 - edizione/edition 00
5 - STRUMENTI DI DIAGNOSI
1 97900.0211 DDS (Ducati Diagnosis
System) nudo
2 97900.0227 Cavo alimentazione e
diagnosi D607
3 97900.0222 Cavo alimentazione e
diagnosi 1060838 (Modulo Misure)
4 97900.0218 Sensore depressione
5 552.1.039.1A Sensore pressione
6 97900.0220 Tubo pressione/depressione
7 97900.0221 Raccordo
8 97900.0228 Adattatore presa batteria
9 814.1.114.1A Raccordo pressione olio
10 514.1.032.1A Cavo per prove ausiliari
11 552.1.037.1A Cavo compressione cilindri
attacco M12
12 875.1.065.1A Tubo pressione olio
13 97900.0230 Alimentatore
14 97900.0224 Alimentatore
15 88765.1371 Sensore per tensionamento
cinghie
16 88765.1374 Staffa per sensore
tensionamento cinghie
17 590.1.190.1A Tubo pressione carburante
18 88765.1126V Pinza amperometrica
19 514.1.033.1A Adattatore presa
accendisigari
5 - DIAGNOSIS INSTRUMENTS
1 97900.0211 DDS (Ducati Diagnosis
System) base unit
2 97900.0227 Power cord and diagnosis
cable D607
3 97900.0222 Power cord and diagnosis
cable 1060838 (Measurement Module)
4 97900.0218 Vacuum sensor
5 552.1.039.1A Pressure sensor
6 97900.0220 Pressure/vacuum tube
7 97900.0221 Fitting
8 97900.0228 Battery adapter
9 814.1.114.1A Oil pressure connection
10 514.1.032.1A Auxiliary test cable
11 552.1.037.1A Cylinder compression
cable - M12 fitting
12 875.1.065.1A Oil pressure tube
13 97900.0230 Power supply
14 97900.0224 Power supply
15 88765.1371 Belt tension sensor
16 88765.1374 Belt tension sensor bracket
17 590.1.190.1A Fuel pressure tube
18 88765.1126V Clamp-type ammeter
19 514.1.033.1A Lighter socket adapter

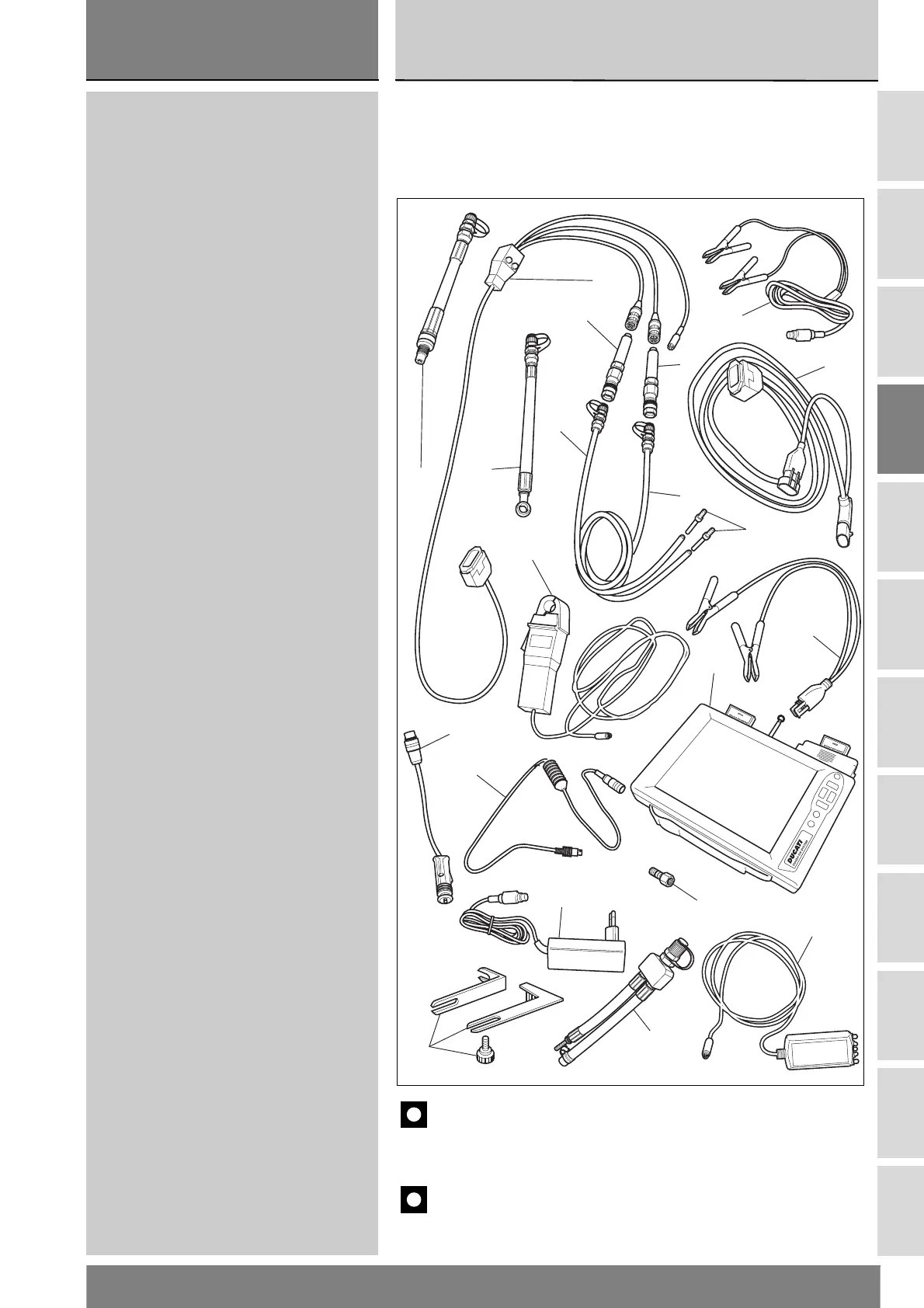

Caution
Bold reference numbers in this section identify parts shown in this
exploded view diagram. These parts do not appear in the figures near the
text.
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che i
particolari richiamati non sono presenti nelle immagini a fianco del testo,
ma devono essere ricercati nella presente tavola esplosa.
12
8
1
11
10
14
16
15
4
5
3
13
2
7
17
19
18
9
6
6
