Uso e manutenzione
Use and Maintenance
sezione / section
D 5
37Monster 400 - 620 Aggiornamento/Update - M.Y. 2006 - edizione/edition 00
Caratteristiche tecniche
Alimentazione:
- da rete - 220 V;
- da batteria del motoveicolo - 12 V.
Componenti forniti con lo
strumento di diagnosi DDS
Lo strumento DDS (1) viene fornito in
un kit DDS insieme ai seguenti
elementi:
Batteria DDS ricaricabile
Caricabatteria
Alimentatore da rete
Lettore memory card USB
Cavo di alimentazione e diagnosi
completo di fusibile
CD installazione software DDS
versione PC
Cavo USB
Sensore tensionamento cinghie

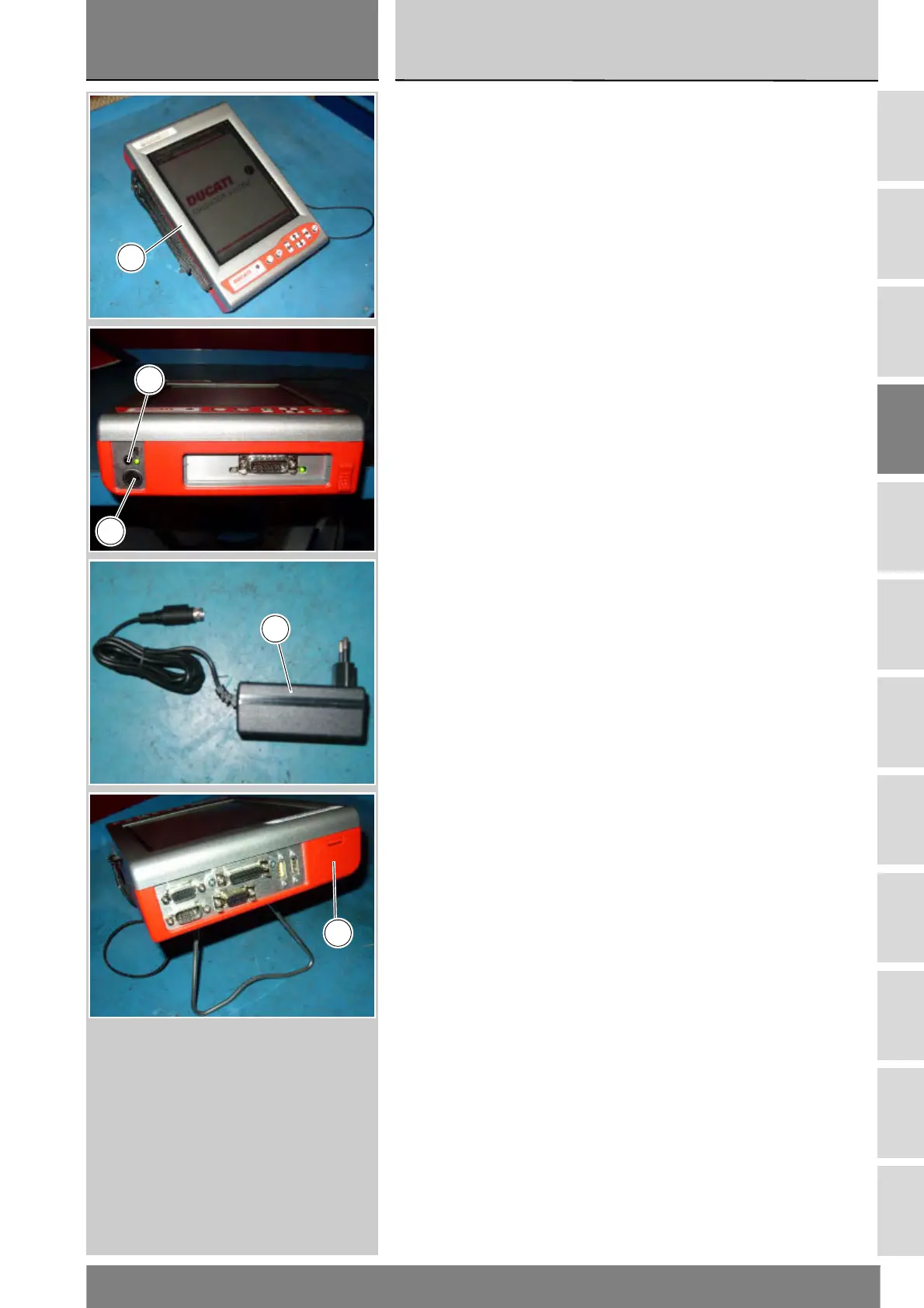

Alimentazione dello
strumento
Lo strumento DDS (1) può essere
alimentato in uno dei seguenti modi:
- dalla rete: collegando al connettore
di alimentazione (N) l'alimentatore
di rete (14);
- dal motoveicolo: collegando gli
appositi cavi (vedi paragrafo
"Connessione alla moto");
- da batteria dello strumento stesso:
la batteria (Q) è alloggiata nella
parte superiore dello strumento
stesso. Per l'utilizzo dello
strumento (1) con batteria e per la
ricarica della batteria stessa fare
riferimento al "Manuale Utente"
fornito con lo strumento DDS.
Per accendere il visualizzatore
premere il pulsante (T).
Specifications
Power supply:
- from the mains - 220 V;
- from the vehicle battery - 12 V.
Components supplied with the
DDS
The DDS (1) is supplied in a DDS kit,
together with:
DDS rechargeable battery
Battery charger
Mains power supply
USB memory card reader
Power and diagnosis cable with fuse
CD for DDS software installation - PC
version
USB cable
Belt tension sensor
Instrument power supply
The DDS (1) can be powered as
follows:
- from the mains: connect mains
power supply (14) to power
connector (N);
- from the vehicle: connect the
suitable cables (see "Connection to
the bike");
- from the instrument own battery:
the battery (Q) is located at the top
of the instrument. Please refer to
the "User's Manual" supplied with
the DDS for instructions on how to
use the instrument (1) with its
battery and how to charge it.
Press button (T) to switch on the
display.
1
N
T
14
Q
