Uso e manutenzione
Use and Maintenance
sezione / section
D 4
26 Monster 400 - 620 Aggiornamento/Update - M.Y. 2006 - edizione/edition 00

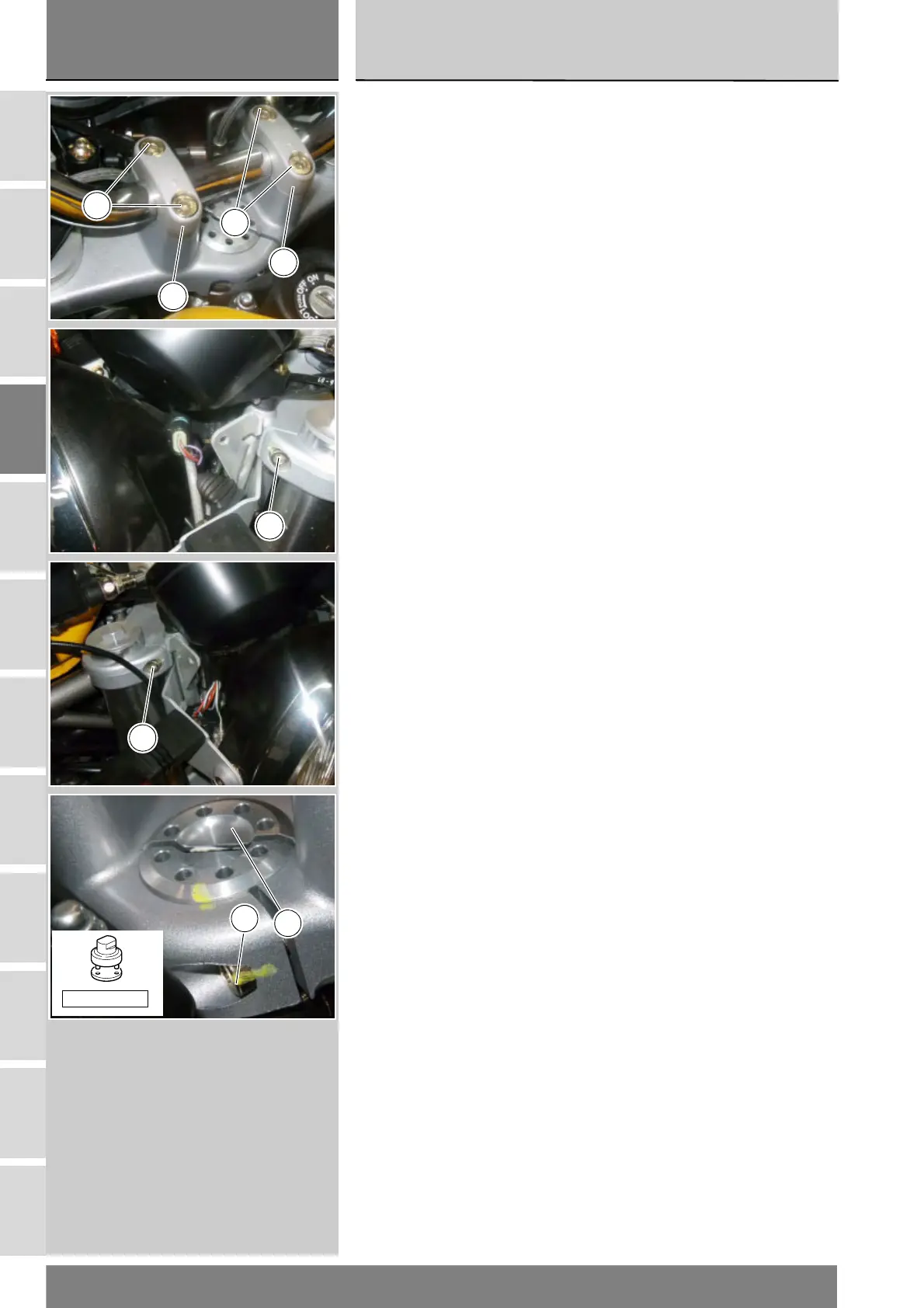

Registrazione gioco
cuscinetti dello sterzo
Riscontrando eccessiva libertà di
movimento del manubrio o
scuotimento della forcella rispetto
all’asse di sterzo è necessario
procedere alla regolazione del gioco
dei cuscinetti dello sterzo nel modo
seguente:
Allentare le quattro viti (1), rimuovere
i due cavallotti (2) e rimuovere il
manubrio.
Allentare le viti (3) sulla testa di sterzo
in corrispondenza dei morsetti di
tenuta steli forcella.
Allentare la vite (4) del morsetto di
tenuta cannotto sulla testa di sterzo.
Ruotare con l’apposito attrezzo cod.
88713.1058 la ghiera (5) di
registrazione fino alla coppia
prescritta (Sez. C 3).
Serrare tutte le viti allentate in
precedenza alla coppia di serraggio
prescritta (Sez. C 3).
Riposizionare il manubrio, montare i
due cavallotti (2) e serrare le quattro
viti (1) fissaggio cavallotti alla coppia
prescritta (Sez. C 3).
Adjusting steering
bearings play
Excessive handlebar play or shaking
forks in the steering head indicate
that the play in the steering head
bearings requires adjustment.
Proceed as follows:
Loosen the four bolts (1), remove
both clamps (2) and remove the
handlebar.
Loosen the screws (3) on the steering
head at the fork leg clamps.
Loosen the clamp screw (4) securing
the steering tube to the steering
head.
Tighten the ring nut (5) to the
specified torque (Sect. C 3) using the
tool part no. 88713.1058.
Tighten all the previously loosened
screws to the specified torque (Sect.
C 3).
Reposition the handlebar, fit the two
U-bolts (2) and tighten the four U-bolt
screws (1) to the specified torque
(Sect. C 3).
1
1
2
2
3
3
4
5
88713.1058
