Controllo pressione olio
motore
Note
I simboli delle icone utilizzate
nella procedura sono riportati in una
tabella alla fine della presente
sezione.

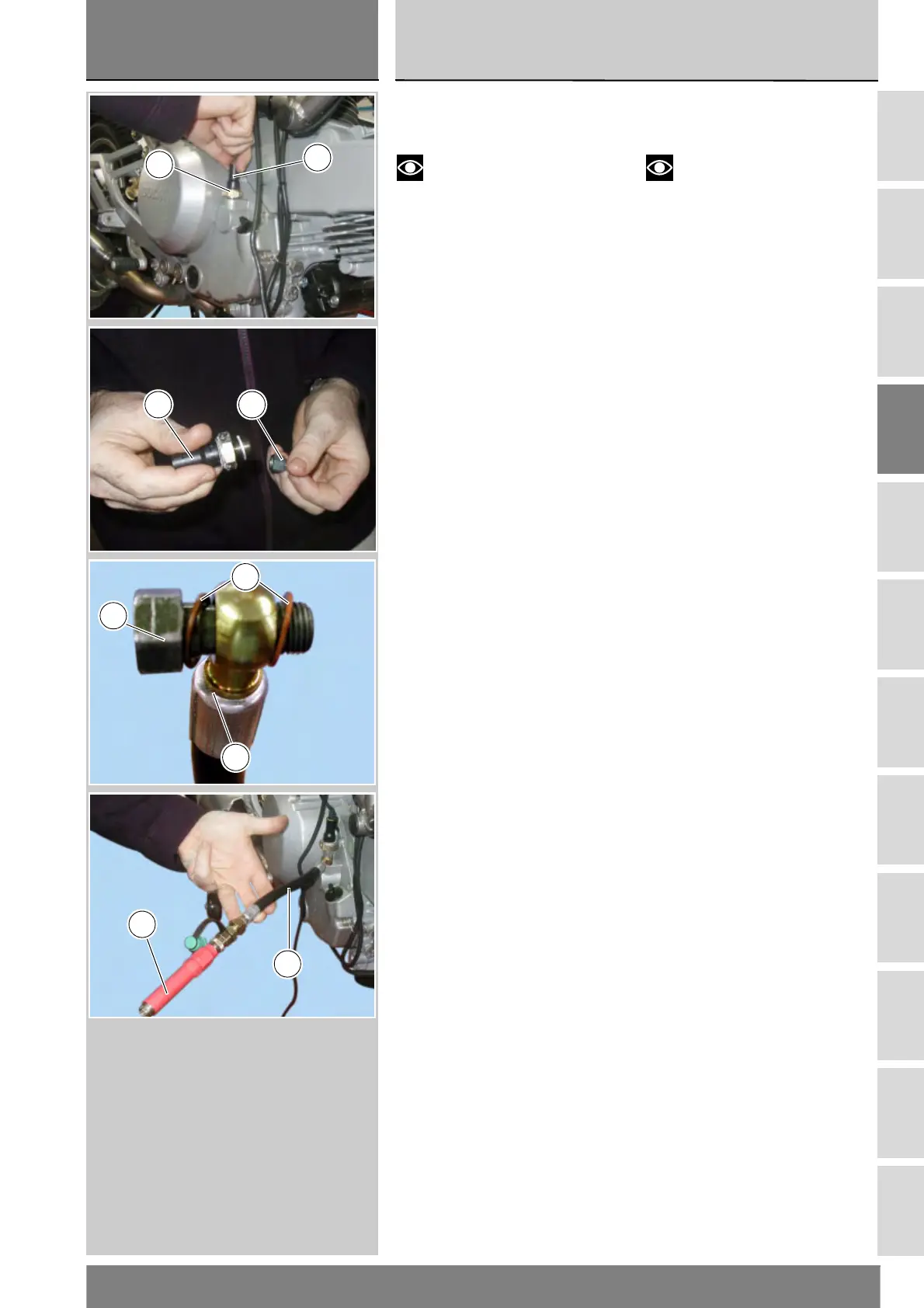

Per misurare la pressione del circuito
di lubrificazione si sfrutta l’attacco del
sensore pressione olio motore (21)
nel modo seguente:
Scollegare il connettore (A) del
pressostato (21) e rimuoverlo
facendo attenzione alla guarnizione.
Inserire nel raccordo a bocchettone
del tubo (12) il raccordo (9),
interponendo due guarnizioni di rame
(20). Montare nel foro filettato
(M10x1 mm) del coperchio destro, il
raccordo (9) del tubo (12), avvitandolo
fino a battuta. Rimontare sul raccordo
(9) il pressostato (19), con la relativa
guarnizione e ricollegarlo al
connettore (A) dell'impianto elettrico.
Collegare il sensore pressione (5), al
tubo (12), per trasformare il segnale di
pressione in segnale elettrico.
Checking engine oil
pressure
Note
A table at the end of this
section explains the icons used in this
procedure.
Take oil circuit pressure through
engine oil pressure sensor outlet (21)
as follows:
Remove the pressure switch (21)
connector (A). Be sure to collect the
seal.
Insert fitting (9) in the hose (12)
fitting, and place two copper washers
(20) in-between. Screw the connector
(9) of the hose (12) into the threaded
hole (M10x1mm) in the RH cover.
Screw the connector all the way in.
Refit the pressure switch (19)
complete with seal to the connector
(9) and reconnect it to the electric
system connector (A).
Connect the pressure sensor (5), to
the hose (12), in order to convert the
pressure reading into an electric
signal.
21
A
21 9
12
9
20
12
5
