Uso e manutenzione
Use and Maintenance
sezione / section
D 5
41Monster 400 - 620 Aggiornamento/Update - M.Y. 2006 - edizione/edition 00

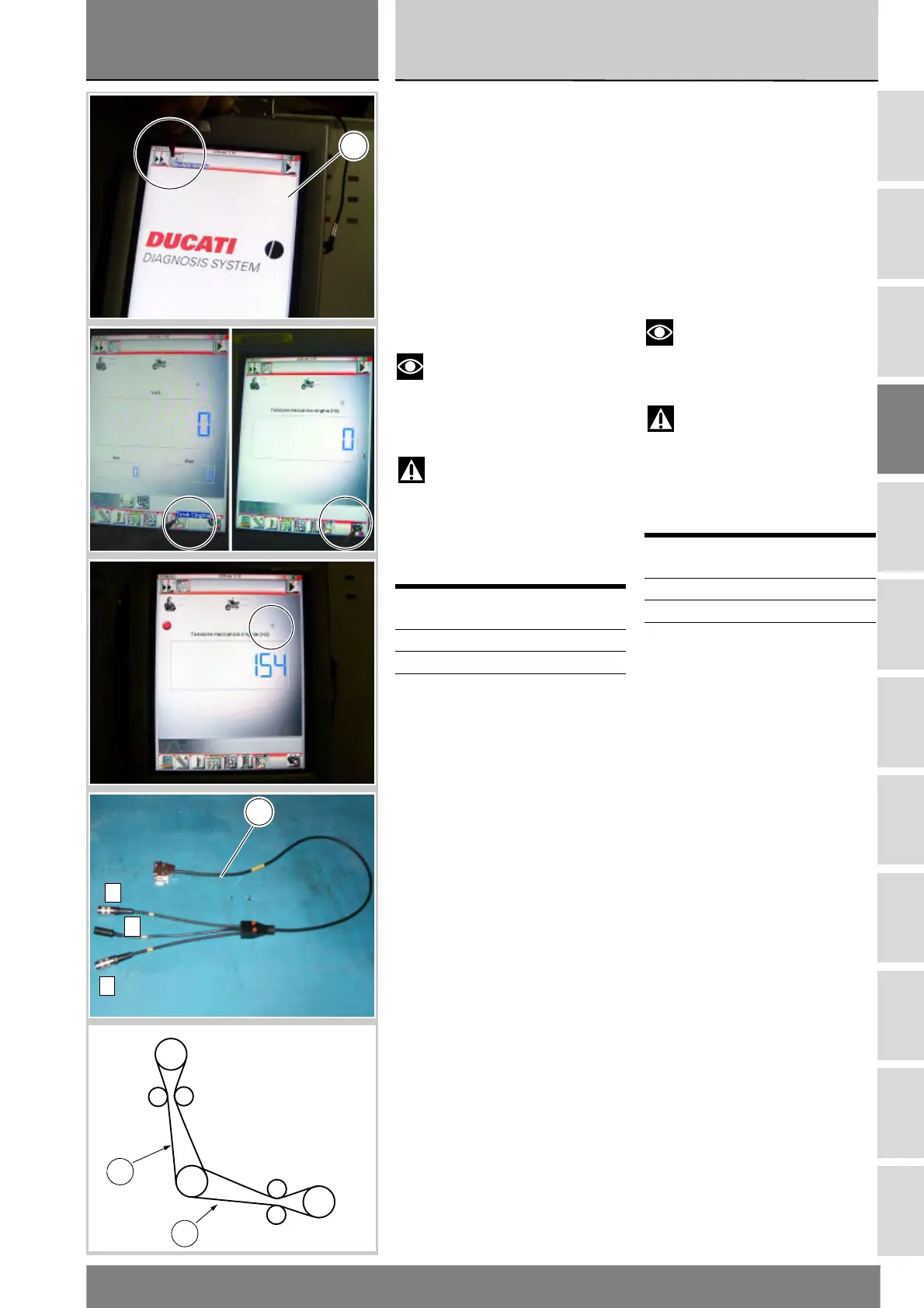

Sullo strumento DDS (1) selezionare
la funzione "Modulo misure",
premendo sull'icona "Modulo
misure"; poi premere l'icona "Tendi
Cinghia" e di seguito l'icona di "Start"
per accedere alla schermata di
"Tensione meccanica cinghie".
Nella schermata viene indicata con
una lettera maiuscola quale presa
utilizzare del cavo (Modulo Misure)
(3): A, B oppure C.
Sollecitare leggermente la cinghia
con un dito e leggere il valore della
frequenza (Hz) sul DDS.
Note
Non sollecitare la cinghia più
volte consecutivamente, poichè il
tempo minimo necessario al DDS per
effettuare la lettura è di 1 secondo.
Attenzione
Controllare i valori di
tensionamento sui bracci delle
cinghie (22) e (23) indicati in figura.
Per i valori di tensionamento
controllare la tabella sotto riportata.
Cinghia Tensione
( ±5 Hz)
Orizzontale 145 Hz
Verticale 160 Hz
Press on "Measurement module" icon
on DDS (1) to select the
"Measurement module" function;
then press on "Belt tension" icon and
then "Start" to enter the "Belt
mechanical tension" page.
The page shows you which socket of
the cable (Measurement Module) (3)
is to be used with a capital A, B or C.
Lightly flick the belt with a finger and
then read frequency value (Hz) on the
DDS.
Note
Do not flick several times, as
the DDS needs at least 1 second to
read the value.
Warning
Check tension reading on the
belt sections (22) and (23) indicated in
the figure.
Correct readings are listed in the table
below.
Belt Tension
( ±5 Hz)
Horizontal 145 Hz
Vertical 160 Hz
1
A
B
C
3
23
22
Verticale/
Vertical
Mobile/
Mobile
Fisso/
Fixed
Orizzontale/
Horizontal
Fisso/
Fixed
Mobile/Mobile
Rinvio/
Layshaft
