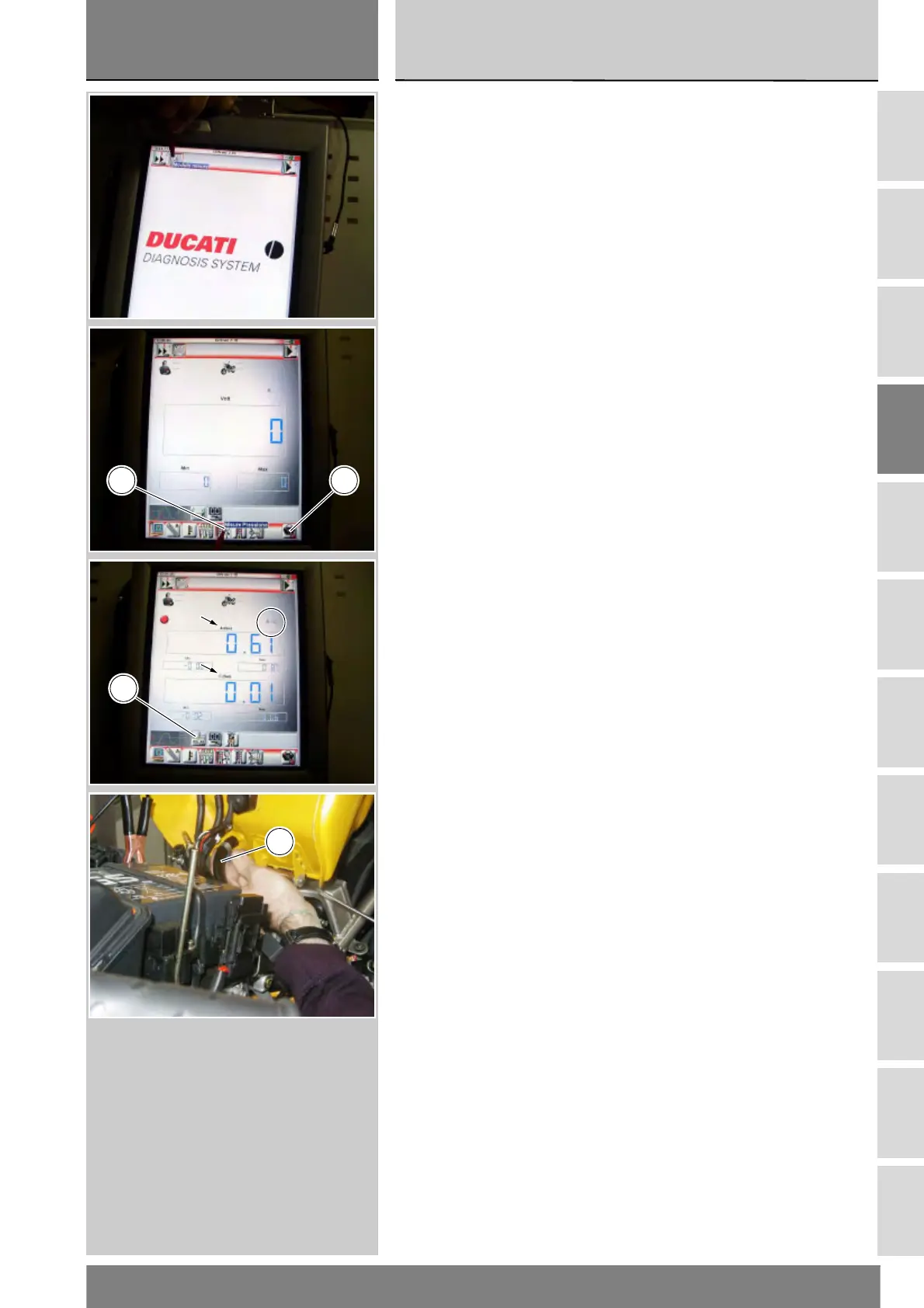

Sullo strumento DDS (1) selezionare
la funzione "Modulo misure",
premendo sull'icona "Modulo
misure"; poi premere l'icona "Misure
Pressione" (F) e di seguito l'icona di
"Start" (G).
Nella schermata viene indicata con
una lettera maiuscola quale presa
utilizzare del cavo (Modulo Misure)
(3): A, B oppure C.
Esistono tre tipi di visualizzazione dei
valori: una in forma numerica e due in
forma grafica; per selezionare una
tipologia o l'altra, premere l'icona
"Visualizzazione valori" (H).
Il valore rilevato è quello indicato in
corrispondenza della lettera (A) o (C)
che identifica il cavo utilizzato per il
rilevamento: ossia se si utilizza la
presa (A) del cavo (3) il valore rilevato
sarà quello corrispondente alla lettera
(A) nella videata.
La pressione massima deve essere
uguale a 3 bar (nominale).
Finita la prova, rimuovere i
componenti dello strumento di
diagnosi e rimontare il tubo (20)
mandata serbatoio fissandolo con
fascetta.
Riposizionare la sella.
Press "Measurement module" icon on
DDS (1) to select the "Measurement
module" function; then press on
"Pressure Measurement" icon (F) and
then "Start" (G).
The page shows you which socket of
the cable (Measurement Module) (3)
is to be used with a capital A, B or C.
Values can be displayed in three
ways: as numbers (one mode) or as
graphs (two modes); press "Display
mode" (H) to select the display mode.
Measured value is indicated next to
letter (A) or (C) depending on the
cable used: if socket (A) of cable (3) is
used, measured value will
correspond to letter (A) on the screen.
Maximum pressure must be 3 bar
(nominal pressure).
When through with the test, remove
the components of the diagnosis
instrument and refit the delivery tube
(20), secure it with clamp.
Reposition the seat.
