Monster 400 - 620 Aggiornamento/Update - M.Y. 2006 - edizione/edition 00

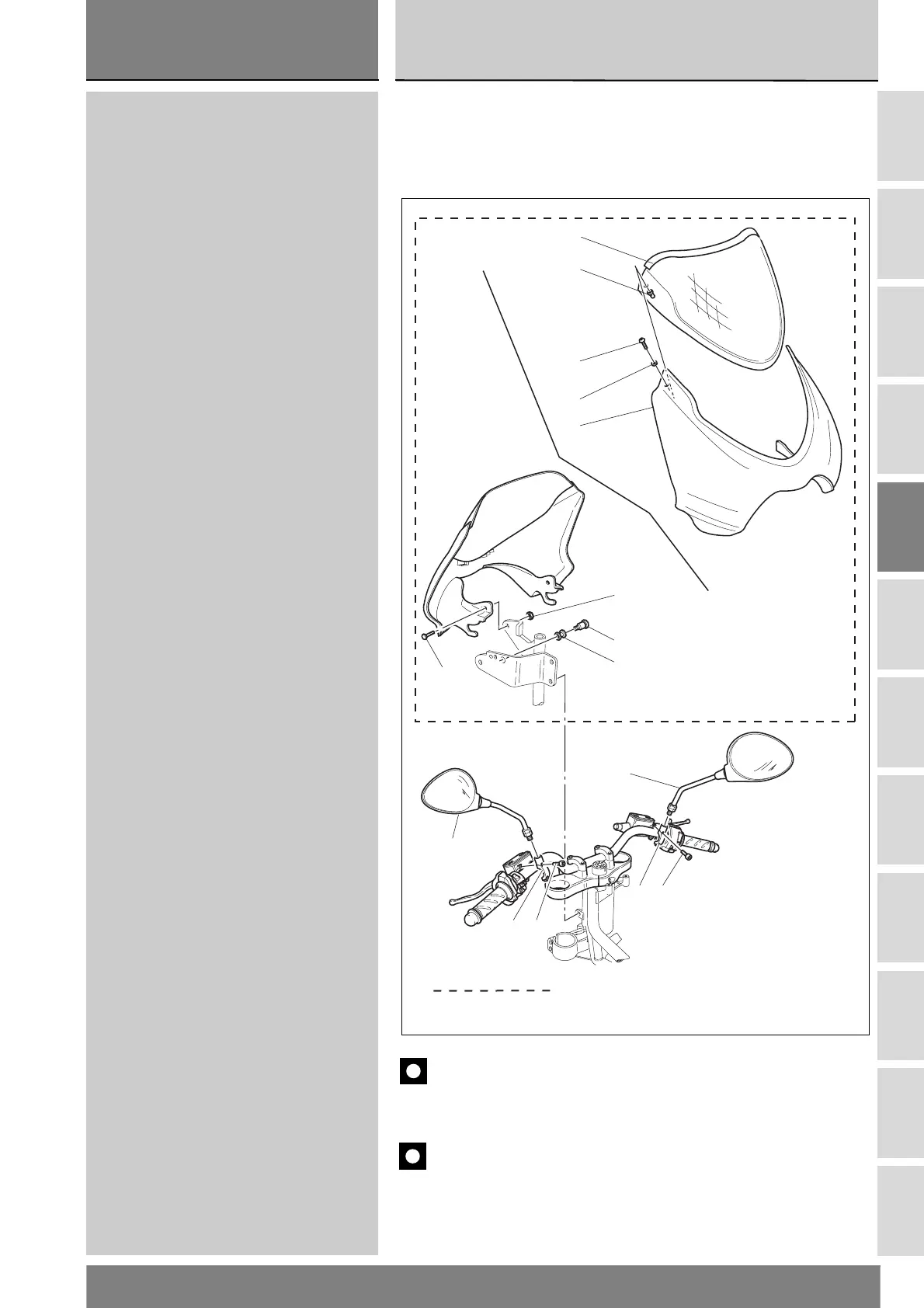

1 - CUPOLINO (solo per versione 620) -
SPECCHIETTI RETROVISORI
1 Specchio retrovisore
2Vite
3 Cavallotto
4 Gommino antivibrante
5Vite
6Inserto
7 Cupolino
8 Parabrezza
9 Rosetta
10 Vite
11 Vite
12 Dado
6
10
9
7
8
12
5
4
11
1
3 2
3 2
1
solo per versione 620
for 620 version only
1 - HEADLIGHT FAIRING (for 620 version only) -
REAR-VIEW MIRRORS
1 Rear-view mirror
2Screw
3Clamp
4 Vibration damper
5Screw
6Insert
7 Headlight fairing
8 Windscreen
9 Washer
10 Screw
11 Screw
12 Nut
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che i
particolari richiamati non sono presenti nelle immagini a fianco del testo, ma
devono essere ricercati nella presente tavola esplosa.
Caution
Bold reference numbers in this section identify parts shown in this
exploded view diagram. These parts do not appear in the figures near the
text.
