Ducati monster 620 i.e. - Page 162

Comandi - Dispositivi
Controls - Devices
sezione / section
F 2
8
AA
B
C
D
E
F
G
H
L
M
N
P
Monster 400/620 - M.Y. 2004 - edizione/edition 00

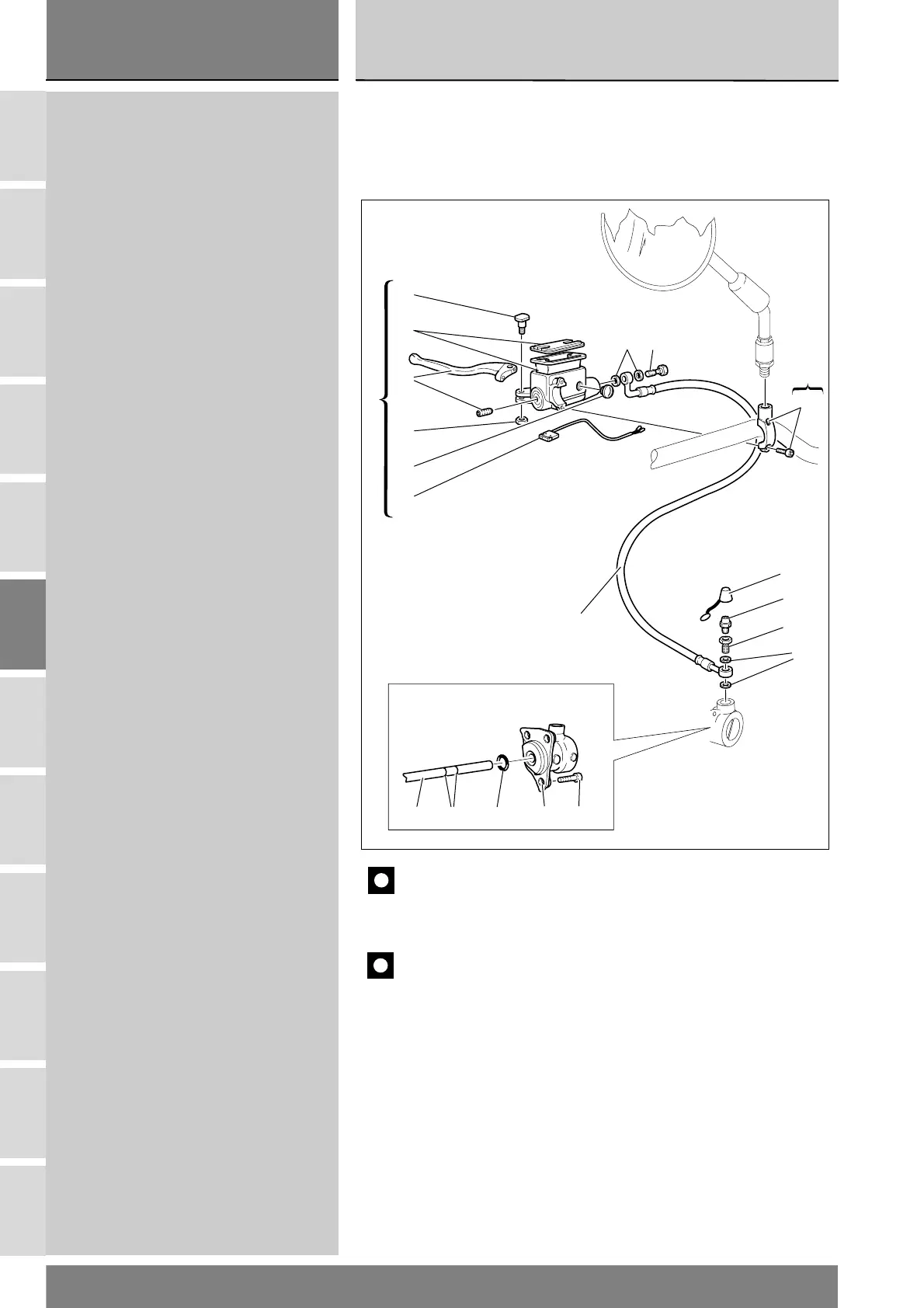

2 - COMANDO IDRAULICO FRIZIONE
1 Pompa comando frizione
2 Ricambio oblò
3 Ricambio perno leva
4 Leva con grano
5 Ricambio tappo
6 Tubo comando frizione
7 Ricambio cavalotto
8 Guarnizione
9 Vite speciale
10 Bocchettone
11 Spurgo
12 Parapolvere
13 Guarnizione OR
14 Gruppo rinvio frizione
15 Vite
16 Asta rinvio frizione
17 Guarnizione OR
18 Microinterruttore
6
1
5
4
3
8
3
2
18
1
9
11
10
12
8
7
16
13
14 1517
2 - CLUTCH HYDRAULIC CONTROL
1 Clutch master cylinder
2 Spare sight glass
3 Spare lever pin
4 Lever with dowel
5 Spare cap
6 Clutch hose
7 Spare clamp
8Seal
9 Special screw
10 Filler
11 Bleed unit
12 Dust cap
13 O-ring
14 Clutch transmission unit
15 Screw
16 Clutch pushrod
17 O-ring
18 Microswitch
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che i
particolari richiamati non sono presenti nelle immagini a fianco del testo, ma
devono essere ricercati nella presente tavola esplosa.
Caution
Bold reference numbers in this section identify parts shown in this
exploded view diagram. These parts do not appear in the figures near the
text.
F
