Ducati monster 620 i.e. - Page 168

Comandi - Dispositivi
Controls - Devices
sezione / section
F 3
14
AA
B
C
D
E
F
G
H
L
M
N
P
Monster 400/620 - M.Y. 2004 - edizione/edition 00

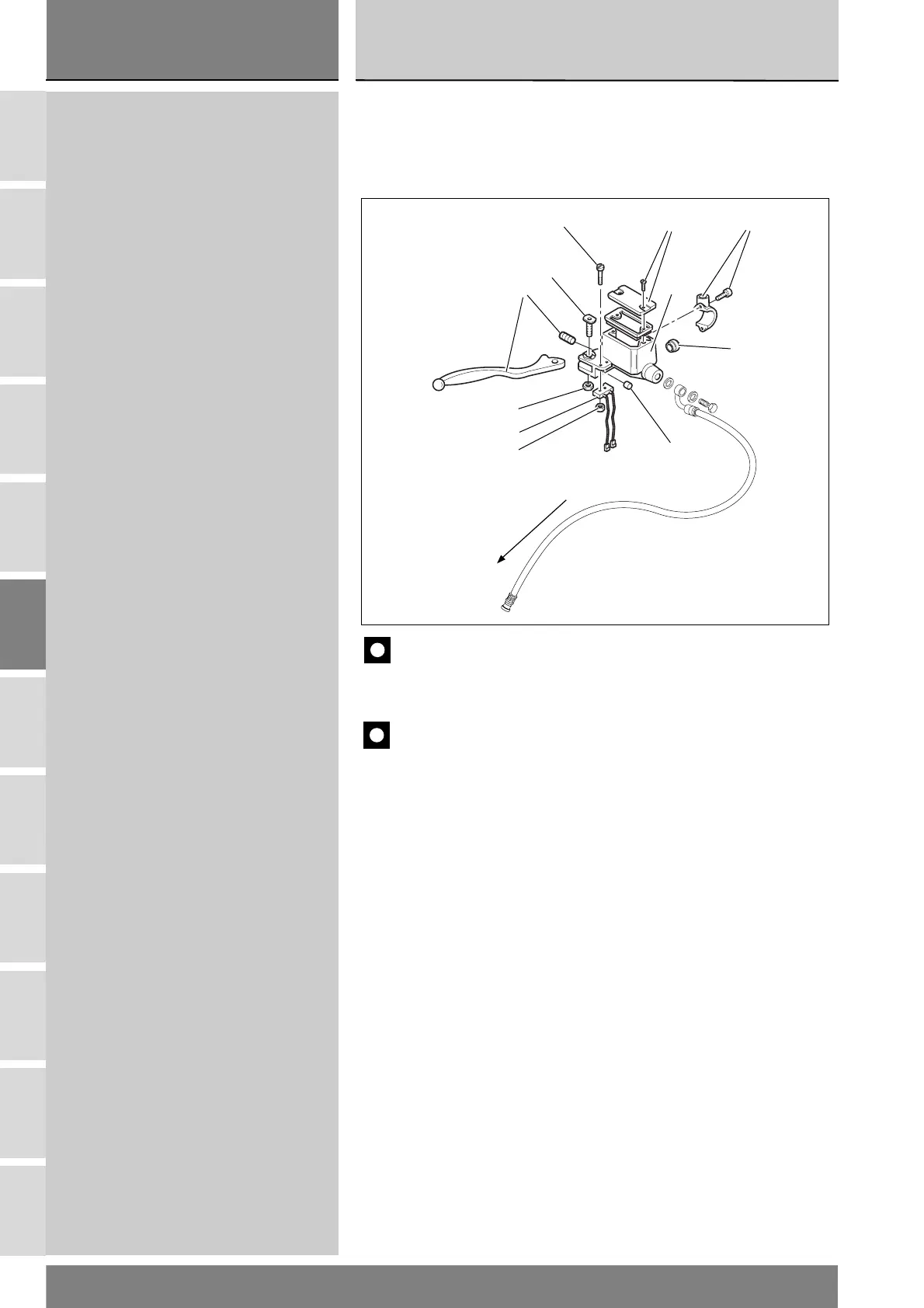

3 - COMANDO FRENO ANTERIORE
1 Pompa freno anteriore
2 Leva grano
3 Tampone in gomma
4Dado
5 Micro interruttore
6 Ricambio perno leva
7Vite
8 Ricambio tappo
9 Ricambio oblò
10 Ricambio cavallotto
9
10
8
1
7
6
6
4
5
2
3
Vedi
Sez. G3
See
Sect. G3
3 - FRONT BRAKE CONTROL
1 Front brake master cylinder
2 Lever with dowel
3 Rubber pad
4Nut
5 Microswitch
6 Spare lever pin
7 Screw
8 Spare cap
9 Spare sight glass
10 Spare clamp
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che i
particolari richiamati non sono presenti nelle immagini a fianco del testo, ma
devono essere ricercati nella presente tavola esplosa.
Caution
Bold reference numbers in this section identify parts shown in this
exploded view diagram. These parts do not appear in the figures near the
text.
F
