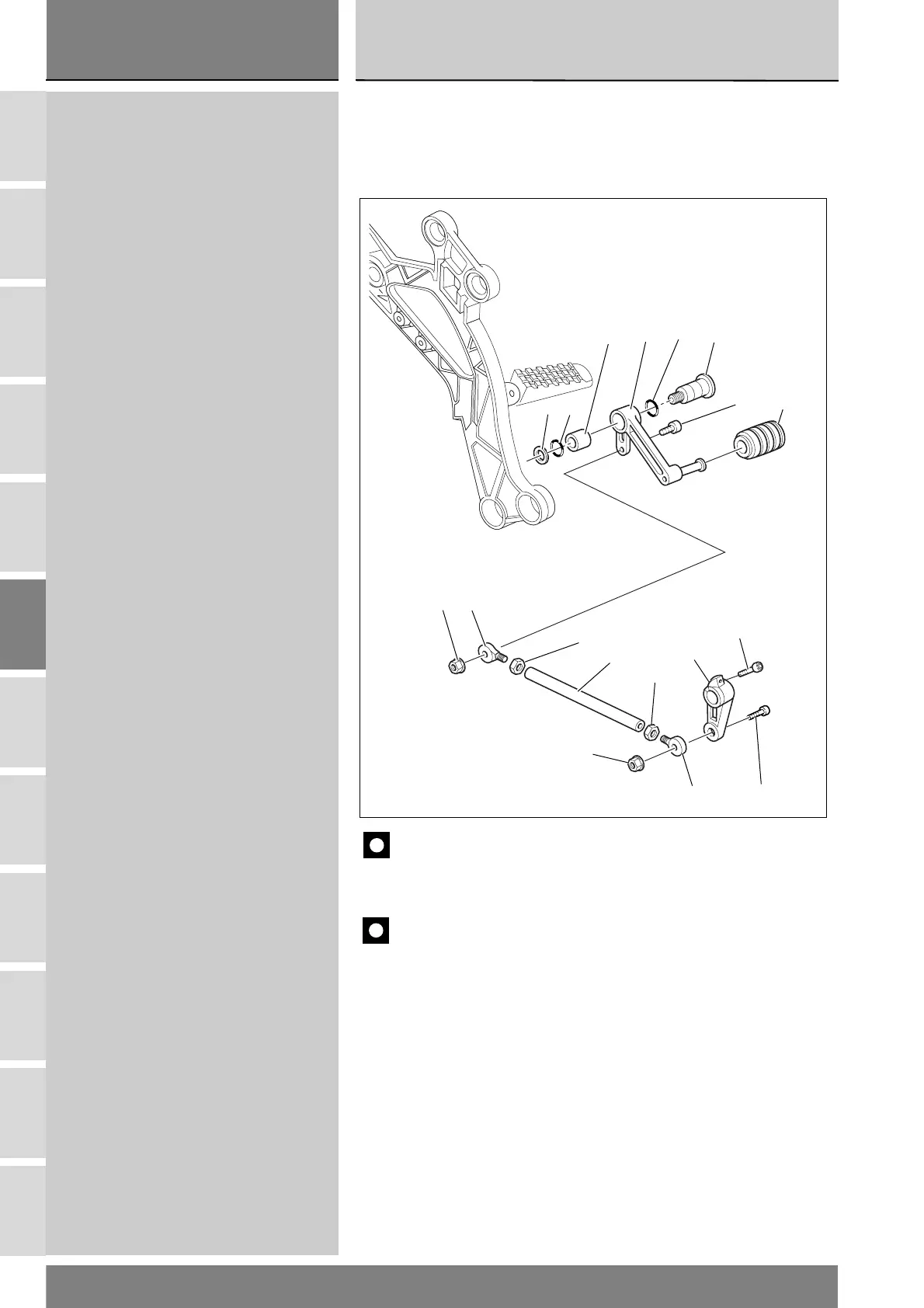

5 - COMANDO CAMBIO
1 Perno filettato
2 Leva comando cambio
3Vite
4 Gommino
5Boccola
6 Rosetta
7Dado
8 Snodo sferico
9Dado
10 Asta rinvio cambio
11 Dado
12 Dado
13 Snodo sferico
14 Levetta comando cambio
15 Vite
16 Vite
17 Guarnizione OR
1
12
13
16
14
15
8
7
4
6
17
17
5
2
3
9
10
11
5 - GEAR CHANGE CONTROL
1 Pivot bolt
2 Gear change pedal
3 Screw
4 Rubber block
5Bush
6 Washer
7Nut
8 Ball joint
9Nut
10 Actuating rod
11 Nut
12 Nut
13 Ball joint
14 Gear small lever
15 Screw
16 Screw
17 O-ring
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che i
particolari richiamati non sono presenti nelle immagini a fianco del testo, ma
devono essere ricercati nella presente tavola esplosa.
Caution
Bold reference numbers in this section identify parts shown in this
exploded view diagram. These parts do not appear in the figures near the
text.
