Ducati monster 620 i.e. - Page 176

Comandi - Dispositivi
Controls - Devices
sezione / section
F 6
22
AA
B
C
D
E
F
G
H
L
M
N
P
Monster 400/620 - M.Y. 2004 - edizione/edition 00
6 - DISPOSITIVI APERTURA
1Vite
2 Chiavistello
3 Gommino
4Vite
5 Levetta
6 Ghiera
7 Piastrino
8 Serratura sella
9 Rosetta elastica
10 Vite
1
2
3
4
6
7
8
10
9
5

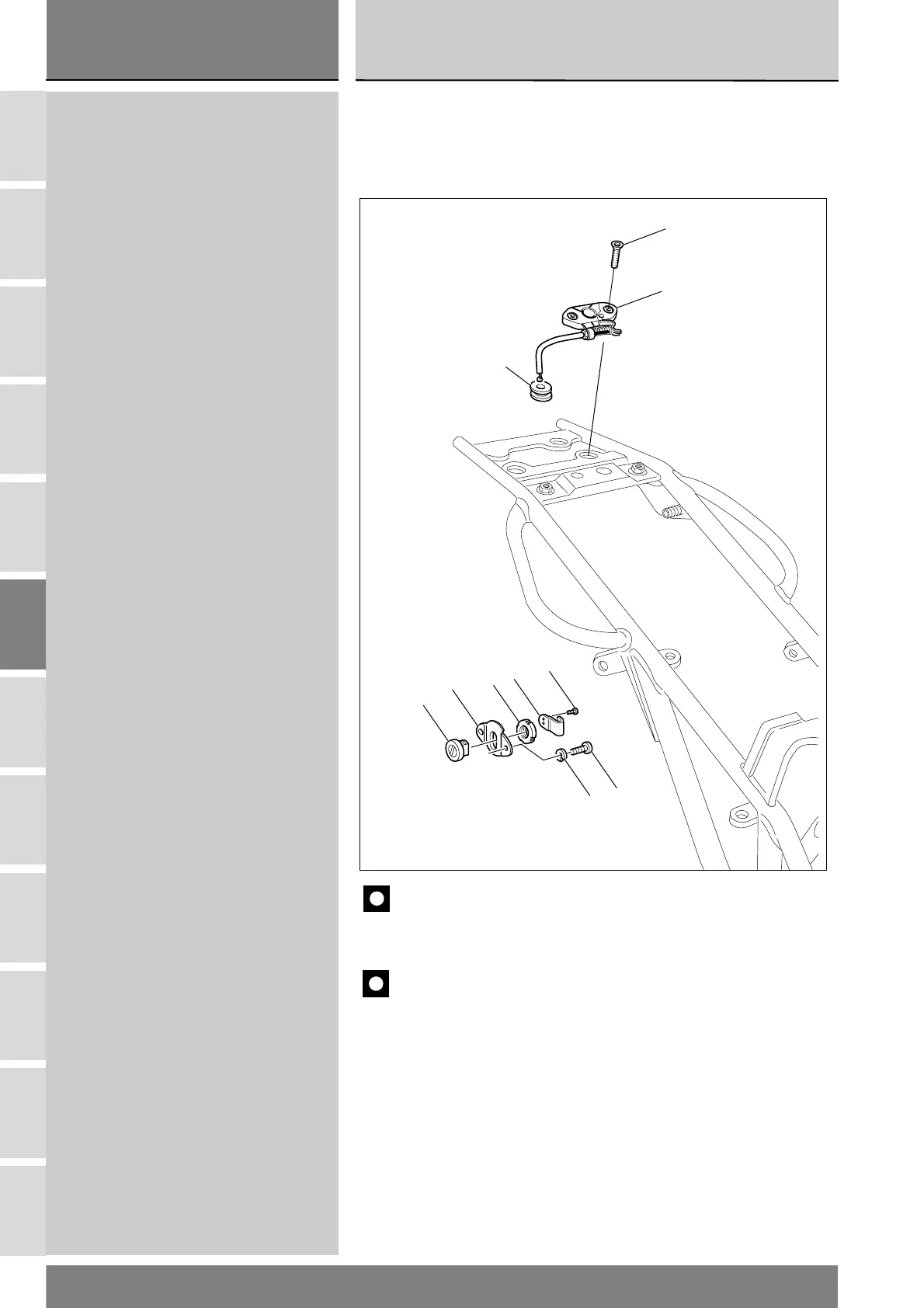

6 - SEAT LOCK AND RELEASING MECHANISMS
1 Screw
2 Latch
3 Rubber block
4 Screw
5 Lever
6 Ring nut
7Plate
8Seat lock
9 Spring washer
10 Screw
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che i
particolari richiamati non sono presenti nelle immagini a fianco del testo, ma
devono essere ricercati nella presente tavola esplosa.
Caution
Bold reference numbers in this section identify parts shown in this
exploded view diagram. These parts do not appear in the figures near the
text.
