Ruote - Sospensioni - Freni
Wheels - Suspensions - Brakes
sezione / section
G 2
10
AA
B
C
D
E
F
G
H
L
M
N
P
Monster 400/620 - M.Y. 2004 - edizione/edition 00

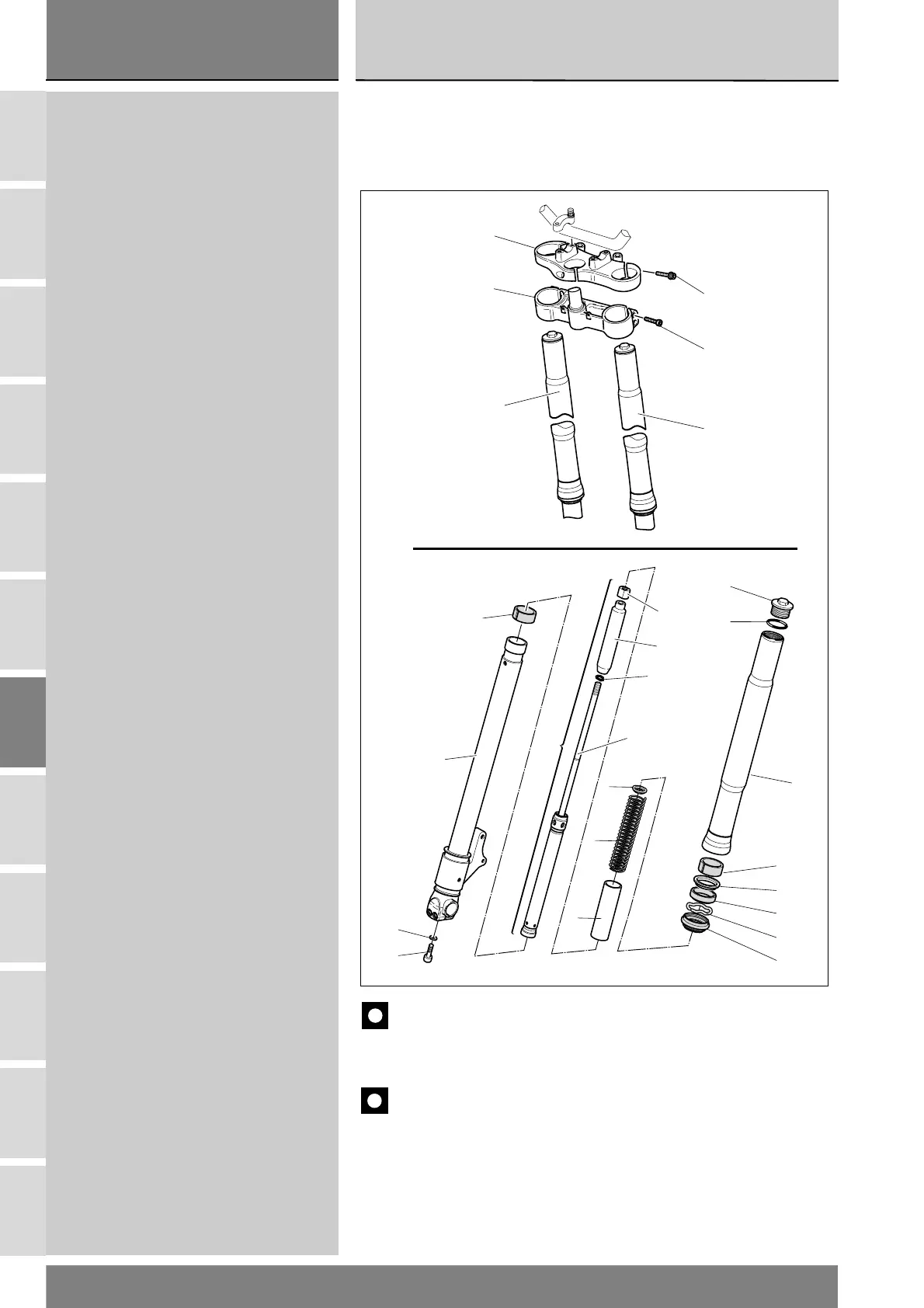

2 - FORCELLA ANTERIORE
1Vite
2Vite
3 Testa di sterzo
4 Base di sterzo
5 Assieme gamba sinistro
6 Assieme gamba destro
7 Tappo
8 Rosetta
9Molla
10 Tubo
11 Fodero esterno
12 Cartuccia ammortizzatore completa
13 Vite di regolazione
14 Guarnizione
15 Boccola
16 Parapolvere
17 Anello di fermo
18 Scorrevole
19 Boccola
20 Scodellino
21 Anello di tenuta
22 Anello OR
23 Controdado
24 Guida molla
25 Anello
26 Cartuccia
1
2
5
3
4
6
13
14
18
15
26
25
24
23
12
8
9
10
16
17
21
20
19
11
22
7
2 - FRONT FORK
1 Screw
2 Screw
3 Steering head
4 Bottom yoke
5 Left fork leg assembly
6 Right fork leg assembly
7Plug
8 Washer
9 Spring
10 Hose
11 Outer sleeve
12 Complete damper cartridge
13 Adjusting screw
14 Seal
15 Bush
16 Dust seal
17 Circlip
18 Slider
19 Bush
20 Cap
21 Seal
22 O-ring
23 Lock nut
24 Spring guide
25 Ring
26 Cartridge
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che i
particolari richiamati non sono presenti nelle immagini a fianco del testo, ma
devono essere ricercati nella presente tavola esplosa.
Caution
Bold reference numbers in this section identify parts shown in this
exploded view diagram. These parts do not appear in the figures near the
text.
