Ruote - Sospensioni - Freni
Wheels - Suspensions - Brakes
sezione / section
G 2
13Monster 400/620 - M.Y. 2004 - edizione/edition 00

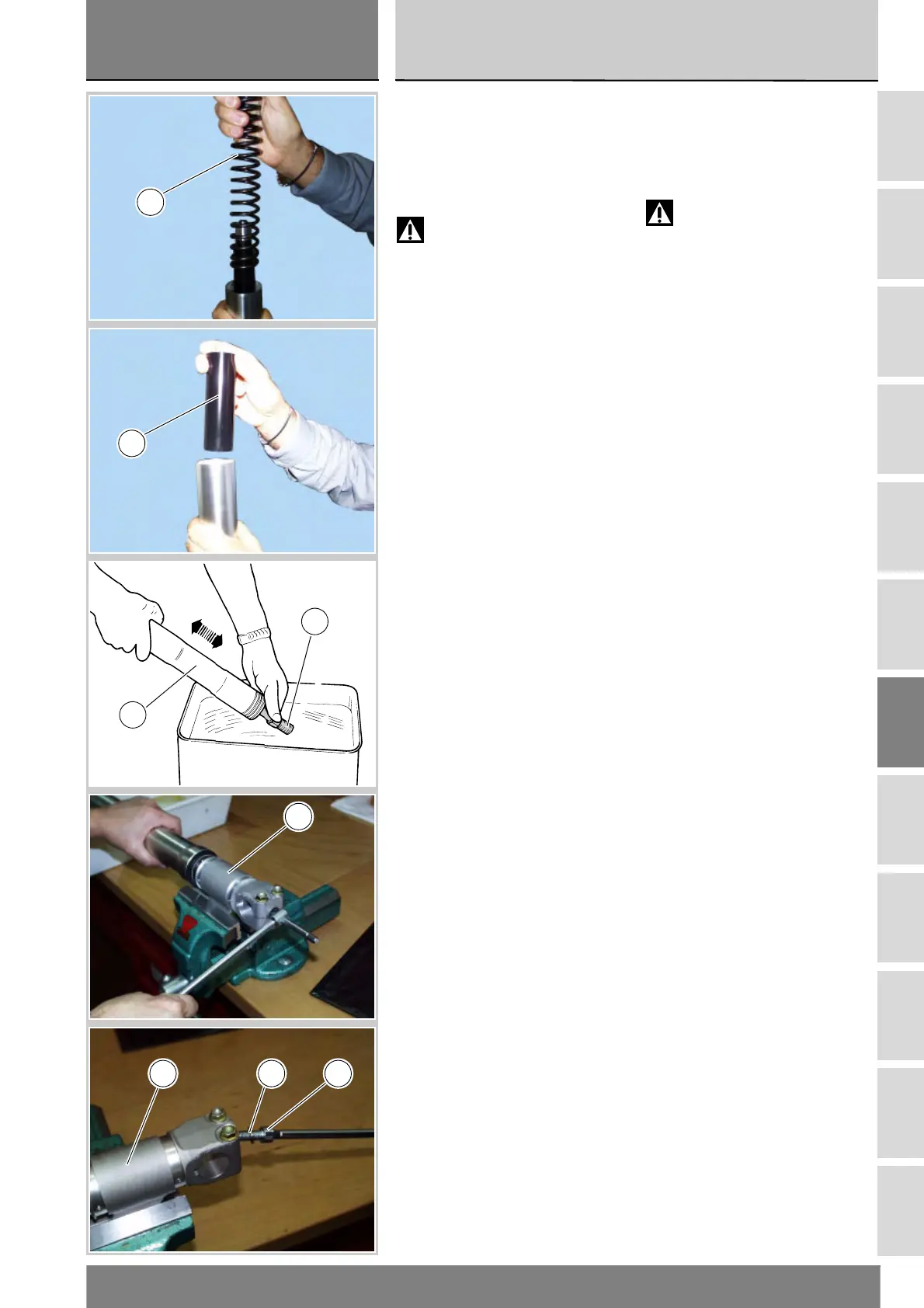

Remove the spring (9).
Remove the preload tube (10).
Pump the outer sleeve (11) and the
cartridge (26) to let oil off the leg.
Warning
When pumping, oil is
pressurised. Aim the fork at a
container you will have prepared
previously to avoid contact with fork
oil.
Clamp the slider (18) in a vice
equipped with protection jaws.
Unscrew the compression adjuster
(13).
Remove the adjuster screw (13) and
collect the seal (14).
.
Sfilare la molla (9).
Sfilare il tubo precarica (10).
Scaricare l'olio dall'interno dello stelo
pompando con il fodero esterno (11) e
con la cartuccia ammortizzatore (26).
Attenzione
Con questo movimento si
mette in pressione l'olio che verrà
espulso dallo stelo. Dirigere il getto di
olio all'interno di un contenitore per
evitarne il contatto.
Stringere lo scorrevole (18) in morsa
provvista di ganasce di protezione.
Svitare la vite di registro (13) della
compressione.
Rimuovere la vite di registro (13)
recuperando la guarnizione (14).
.
9
10
26
11
18
1318 14
