Ruote - Sospensioni - Freni
Wheels - Suspensions - Brakes
sezione / section
G 7
40
AA
B
C
D
E
F
G
H
L
M
N
P
Monster 400/620 - M.Y. 2004 - edizione/edition 00
7 - SOSPENSIONE POSTERIORE
1 Assieme bilanciere
2 Anello di tenuta
3 Astuccio a rullini
4Bussola
5Vite
6 Ammortizzatore
7Vite
8 Distanziale
9 Rondella
10 Vite
11 Vite
12 Bussola
13 Snodo sferico
14 Distanziale
15 Tirante
16 Dado
2
3
4
4
1
3
2
6
7
8
14
10
9
12
13
4
4
11
5
13
15
16

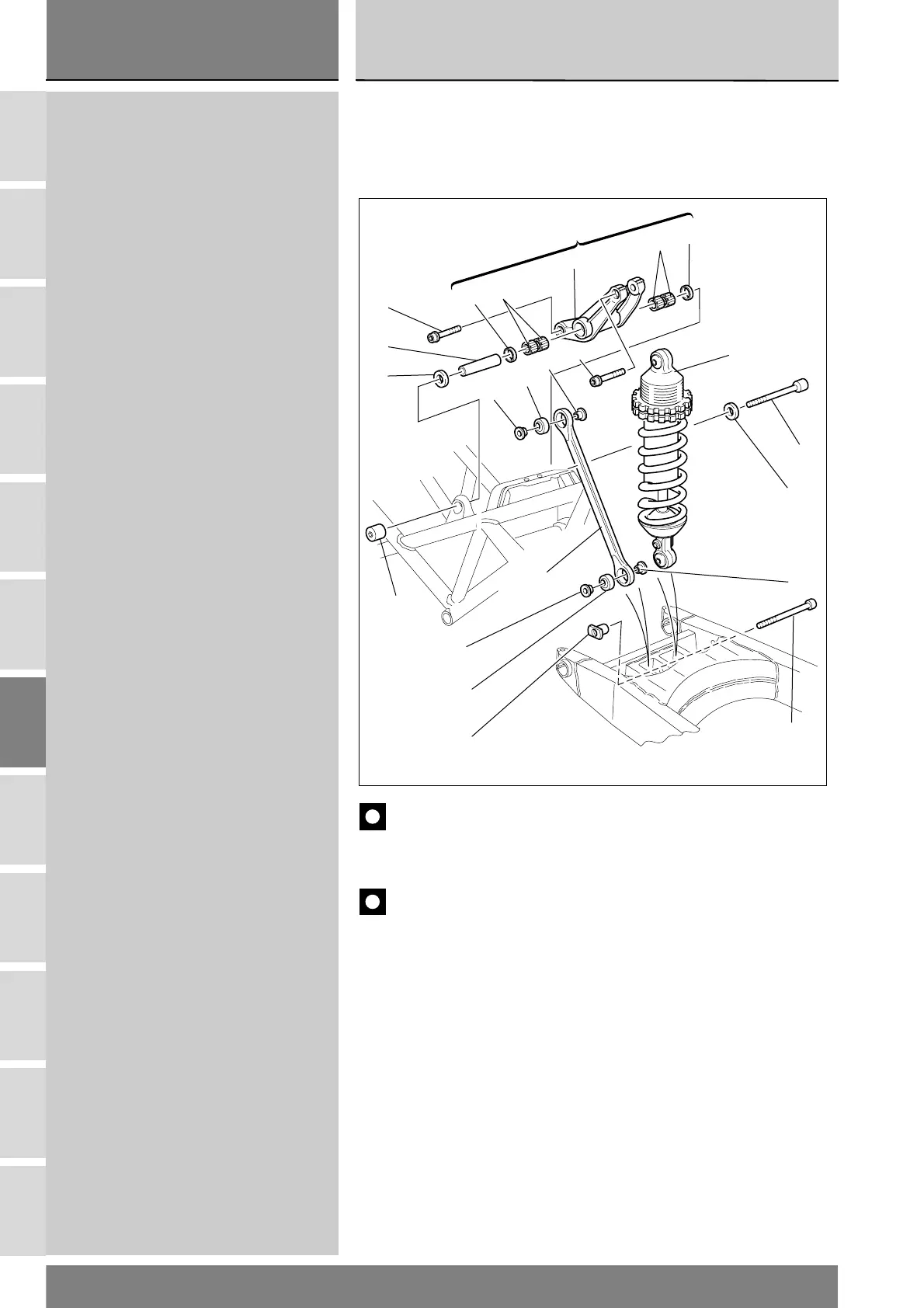

7 - REAR SUSPENSION
1 Rocker arm assembly
2Seal
3 Roller bearing
4Bush
5 Screw
6 Shock absorber
7 Screw
8 Spacer
9 Washer
10 Screw
11 Screw
12 Bush
13 Ball joint
14 Spacer
15 Linkage
16 Nut
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che i
particolari richiamati non sono presenti nelle immagini a fianco del testo, ma
devono essere ricercati nella presente tavola esplosa.
Caution
Bold reference numbers in this section identify parts shown in this
exploded view diagram. These parts do not appear in the figures near the
text.
