Ducati monster 620 i.e. - Page 267

Impianto di alimentazione / Scarico
Fuel system / Exhaust system
sezione / section
L 6
17
A
B
C
D
E
F
G
H
L
M
N
P
Monster 400 - 620 Aggiornamento/Update - M.Y. 2006 - edizione/edition 00

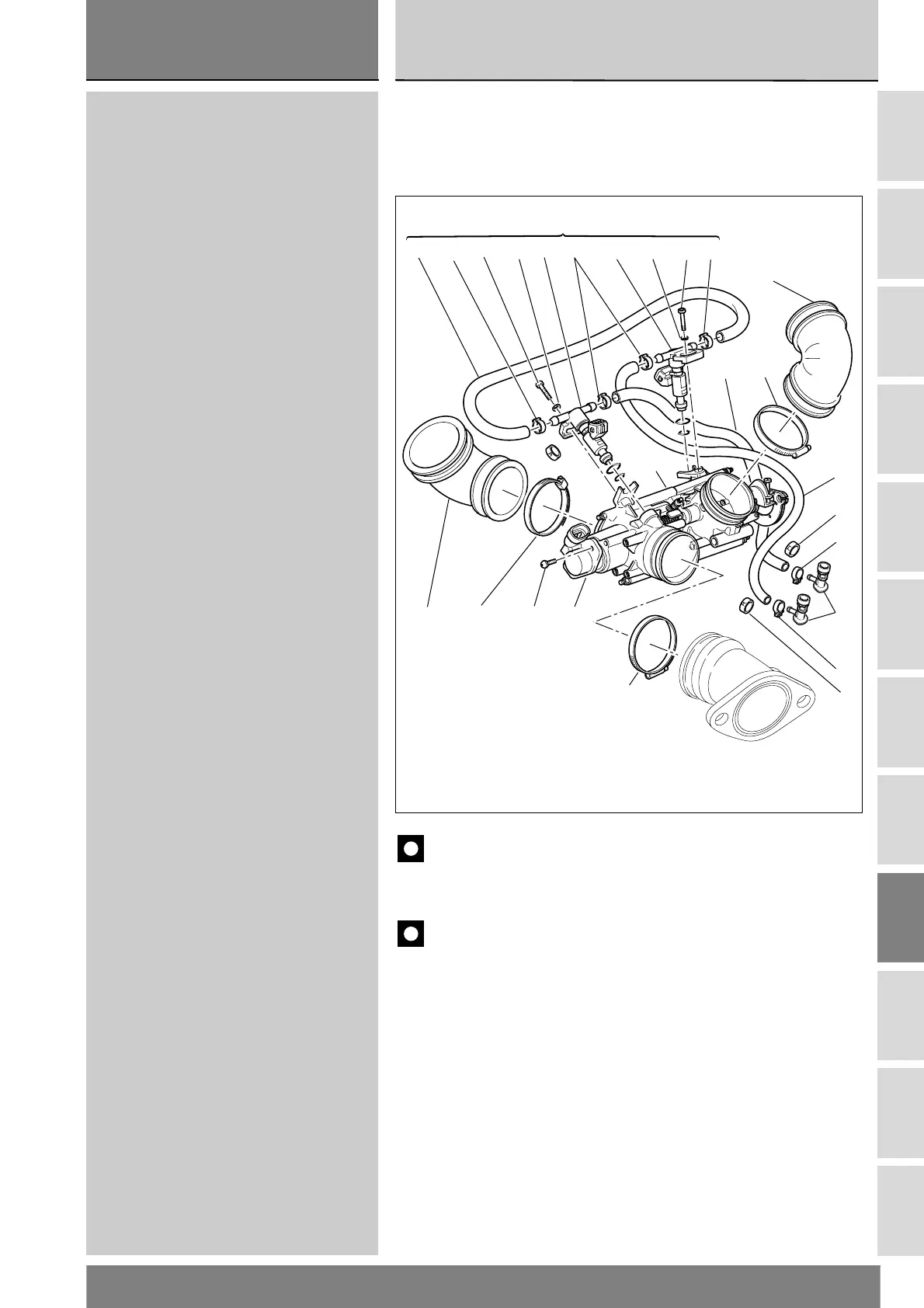

6 - CORPO FARFALLATO PER SERBATOIO
ROTAZIONALE
1 Assieme gruppo alimentazione
2 Potenziometro
3 Fascetta
4Manicotto
5 Fascetta “R”
6 Tubo
7 Fascetta
8 Iniettore
9 Tubo
10 Fascetta “M”
11 Corpo farfallato completo
12 Vite
13 Tubo
14 Vite
15 Rosetta
16 Passatubo
17 Raccordo rapido
6 - THROTTLE BODY FOR PLASTIC TANK
1 Complete fuel system assembly
2 Throttle position sensor
3 Hose clip
4Hose
5 Clip “R”
6 Tube
7 Hose clip
8 Injector
9 Tube
10 Clip “M”
11 Complete throttle body
12 Screw
13 Tube
14 Screw
15 Washer
16 Hose guide
17 Quick-release fitting
4
7 8 14 1514
11
15 76
1
87
13
4
3
10
312
5
17
9
16
16
3
Vedi Sez. N4
See Sect. N4
2
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che i
particolari richiamati non sono presenti nelle immagini a fianco del testo,
ma devono essere ricercati nella presente tavola esplosa.
Caution
Bold reference numbers in this section identify parts shown in this
exploded view diagram. These parts do not appear in the figures near the
text.
