Monster 400/620 - M.Y. 2004 - edizione/edition 00

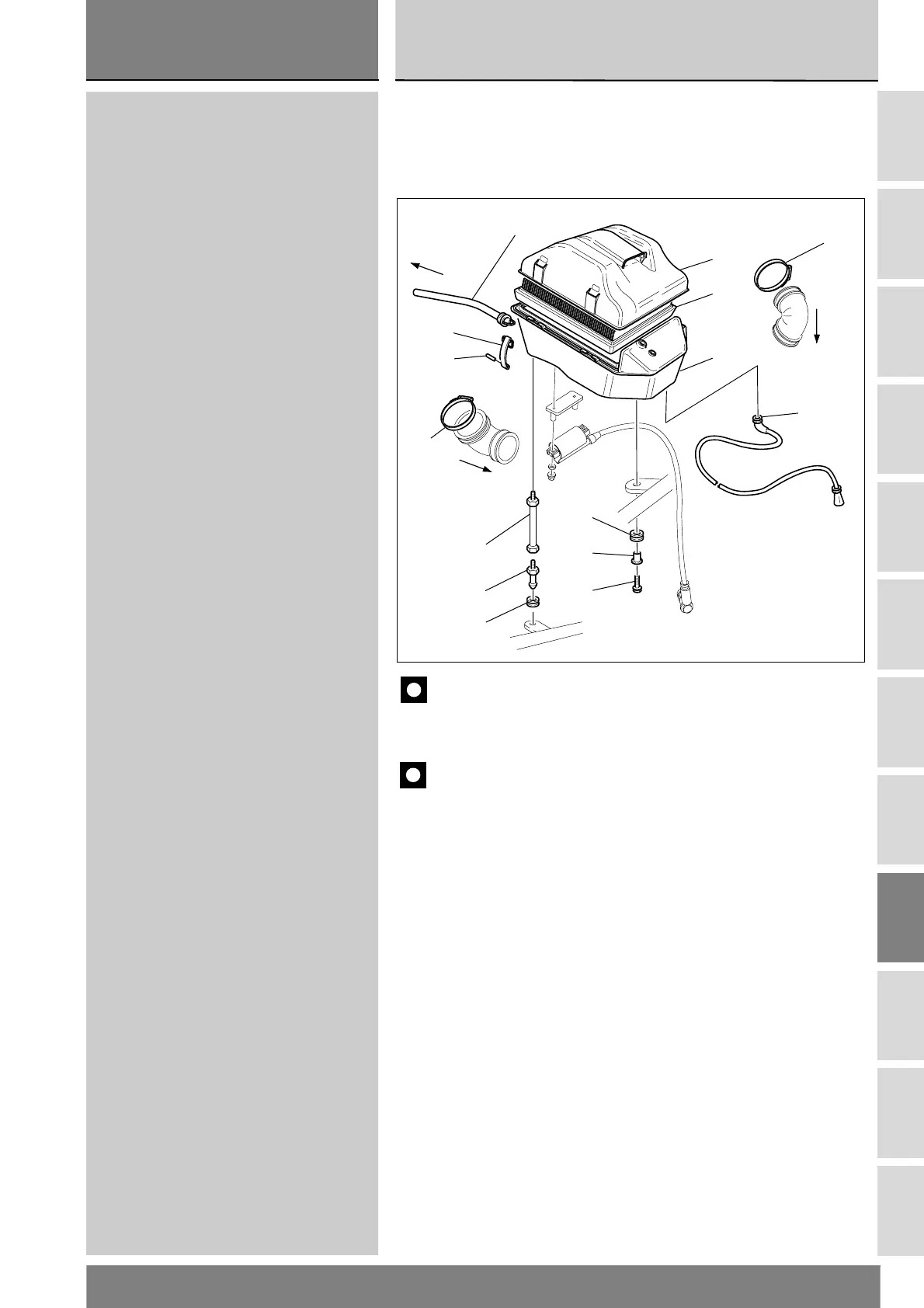

7 - ASPIRAZIONE ARIA
1 Tubo filtro/uscita serbatoio
2 Elemento filtrante
3 Coperchio scatola filtro
4 Colonnetta
5 Scatola filtro aria
6 Tubo
7 Piolo
8 Gommino
9 Gancio
10 Spina elastica
11 Fascetta
12 Distanziale
13 Vite
10
11
9
1
2
5
3
6
11
4
7
8
Vedi Sez. L 6
See Sect. L 6
Vedi Sez. L 6
See Sect. L 6
Vedi Sez. M 3
See Sect. M 3
Vedi Sez. N 2.3
See Sect.
N 2.3
12
13
8
7 - AIRBOX
1 Filter-to-tank outlet hose
2 Filter element
3 Airbox cover
4Stud bolt
5 Filter housing
6 Hose
7Peg
8 Rubber block
9Clip
10 Pin
11 Clamp
12 Spacer
13 Screw
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che i
particolari richiamati non sono presenti nelle immagini a fianco del testo, ma
devono essere ricercati nella presente tavola esplosa.
Caution
Bold reference numbers in this section identify parts shown in this
exploded view diagram. These parts do not appear in the figures near the
text.
