Impianto di alimentazione / Scarico
Fuel system / Exhaust system
sezione / section
L 8
27
A
B
C
D
E
F
G
H
L
M
N
P
Monster 400/620 - M.Y. 2004 - edizione/edition 00

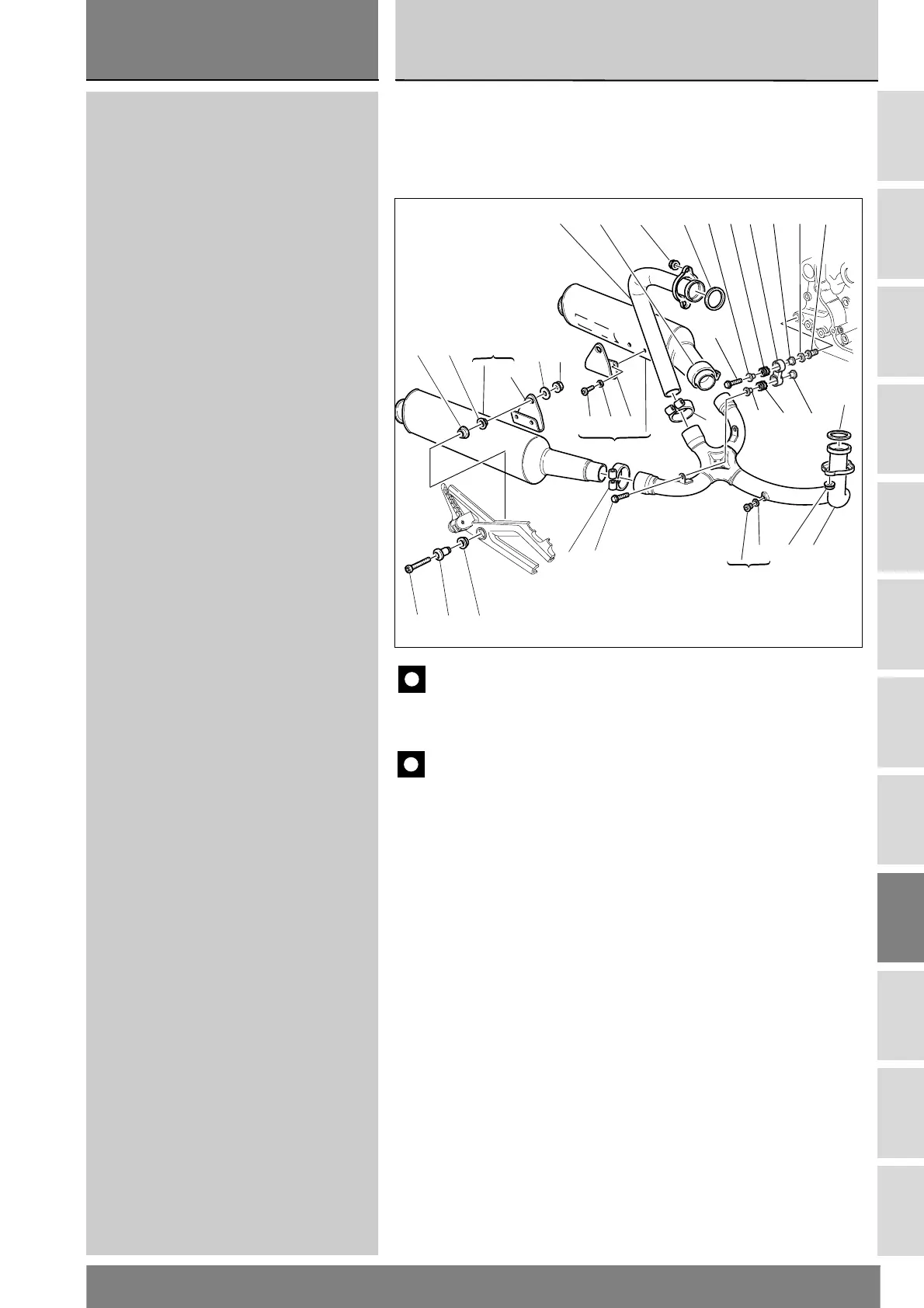

8 - IMPIANTO DI SCARICO
1 Guarnizione scarico
2 Supporto
3 Gommino antivibrante
4 Dado
5 Tubo scarico testa orizzontale
6 Tubo scarico testa verticale
7 Tappo
8 Fascetta
9 Gommino
10 Distanziale
11 Vite
12 Silenziatore destro
13 Staffa destra
14 Rosetta
15 Dado
16 Silenziatore sinistro
17 Vite
18 Rosetta
19 Staffa sinistra
20 Boccola
21 Guarnizione sp. 1
22 Distanziale
23 Vite
24 Vite
25 Vite
26 Rosetta
11 10
20
9
9
824
7
21
5
1
4
22
3
22
23
22
3222 252
1
8
4
68
16
191817
12
13
14 15
8 - EXHAUST SYSTEM
1 Exhaust seal
2 Mount
3 Vibration-damping pad
4Nut
5 Horizontal head exhaust pipe
6 Vertical head exhaust pipe
7Plug
8Clamp
9 Rubber block
10 Spacer
11 Screw
12 RH silencer
13 RH bracket
14 Washer
15 Nut
16 LH silencer
17 Screw
18 Washer
19 LH bracket
20 Bush
21 Seal, thk. 1
22 Spacer
23 Screw
24 Screw
25 Screw
26 Washer
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che i
particolari richiamati non sono presenti nelle immagini a fianco del testo, ma
devono essere ricercati nella presente tavola esplosa.
Caution
Bold reference numbers in this section identify parts shown in this
exploded view diagram. These parts do not appear in the figures near the
text.
