Motore
Engine
sezione / section
N 1
5
A
B
C
D
E
F
G
H
L
M
N
P
Monster 400/620 - M.Y. 2004 - edizione/edition 00
Smontaggio motore
Per poter eseguire la rimozione del
motore è necessario smontare dal
veicolo una serie di componenti.
Buona parte delle operazioni di
smontaggio di questi componenti
sono descritte nelle sezioni
specifiche.

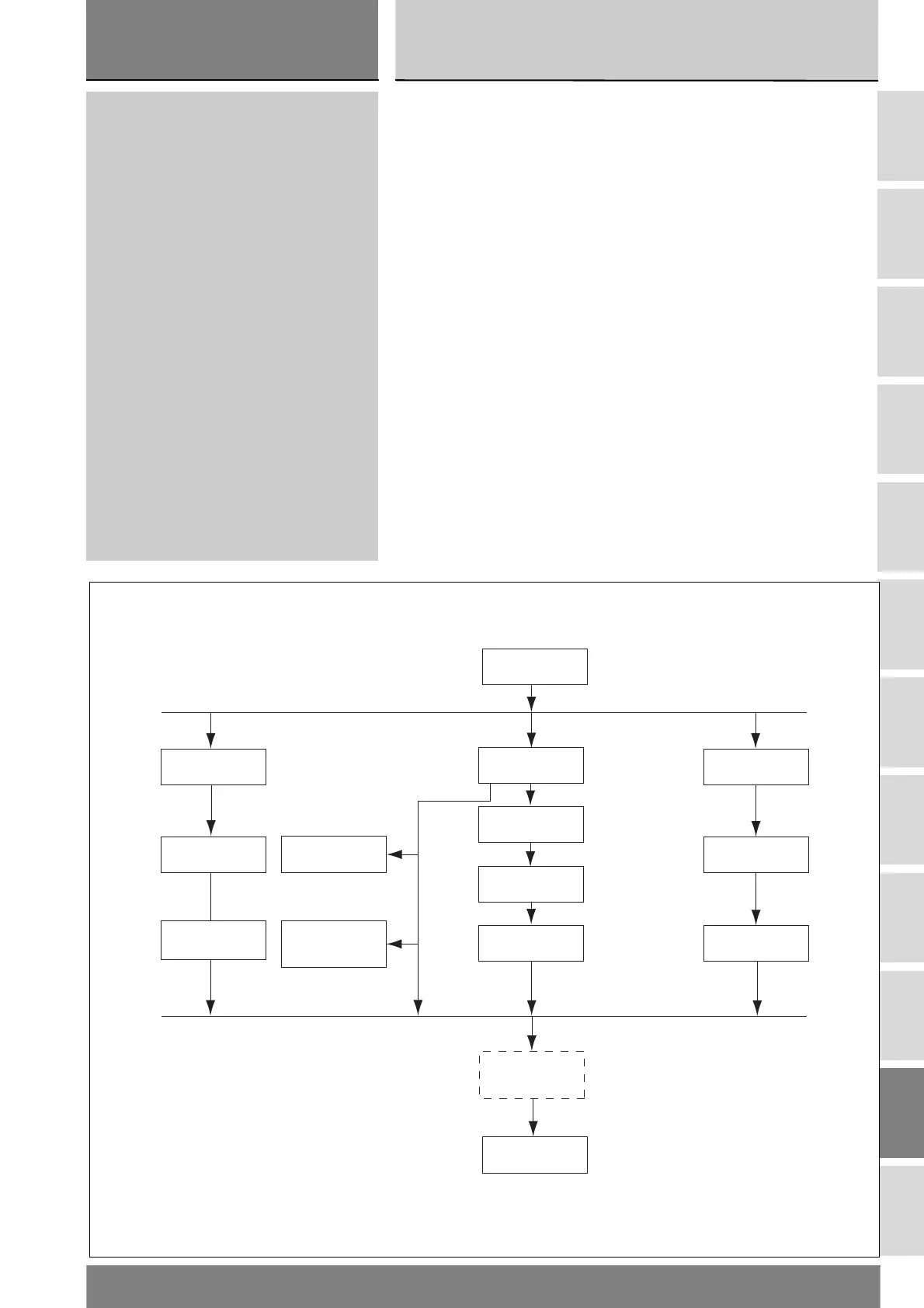

Nello schema di seguito riportato,
sono indicate, secondo un ordine
logico, le parti da rimuovere e la
sezione in cui ne è descritta la
procedura. Questo capitolo descrive
solo le operazioni da eseguire dopo
aver rimosso tutti i componenti
riportati nello schema.
POMPA FRENO
POSTERIORE
G 6
MOTOCICLO
COMPLETO
SELLA
E 3
BATTERIA
SUPPORTO BATTERIA
P 2
IMPIANTO DI SCARICO
L 8
COLLEGAMENTI
ELETTRICI
MOTORE
P 1
CAVALLETTO
LATERALE
H 5
AIR-BOX
L 2
CORPO FARFALLATO
L 6
VITI FISSAGGIO
MOTORE AL TELAIO
PERNO FORCELLONE
N 1
SERBATOIO
L 2
COMANDO CAMBIO
F 5
MOTORE
COMPLETO
RINVIO FRIZIONE
F 2
PIGNONE MOTORE
G 8
