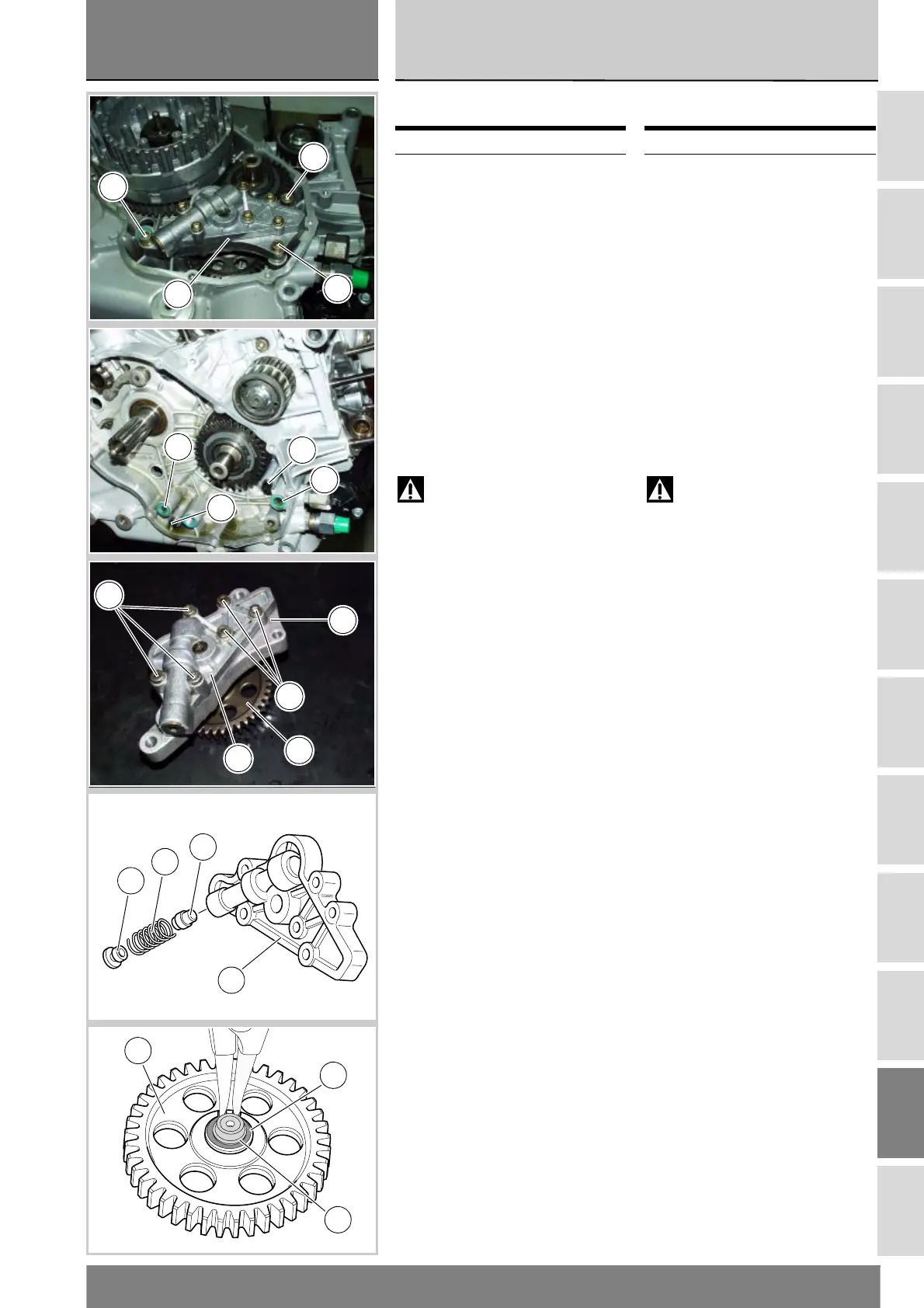

Smontaggio Pompa olio
Svitare e rimuovere le viti (9) e (10) di
fissaggio pompa completa.
Rimuovere la pompa olio completa
(1), sfilare dal semicarter i due anelli
OR (21) e (4) e sfilare le due boccole
di centraggio (15).
Scomposizione pompa
olio
Fissare la pompa olio (1) in morsa
senza danneggiare l'ingranaggio (12)
di trasmissione della pompa.
Attenzione
Assicurarsi che sulle ganasce
della morsa siano presenti le apposite
protezioni.
Svitare le viti di fissaggio (6) quindi
rimuovere il coperchio (2) dal corpo
pompa (5).
Rimuovere il tappo (14), sfilare la
molla (16) e la valvola by pass (17).
Verificare le loro condizioni.
Rimuovere l’anello seeger (19), sfilare
la bussola (13) e l’anello elastico (20).
Sfilare l’ingranaggio comando pompa
(12).
Operazioni Rif. Sez.
Rimuovere il coperchio
frizione
N 6.1
Removing the oil pump
Undo and remove the screws (9) and
(10) fixing the complete pump.
Remove the complete oil pump (1)
and slide the two O-rings (21) and (4)
and the two centering bushes (15) out
of the casing.
Disassembling the oil
pump
Vice the oil pump (1). Make sure not
to damage the pump control gear
(12).
Warning
Make sure that vice jaws are
duly protected.
Unscrew the retaining screws (6) and
take off cover (2) from pump body (5).
Remove plug (14) and slide out spring
(16) and by-pass valve (17).
Check for proper operating
conditions.
Remove the circlip (19), withdraw the
bush (13) and remove the snap ring
(20).
Remove the pump control gear (12).
Operations Ref. Sect.
Remove the clutch
cover
N 6.1
