Ducati monster 620 i.e. - Page 324

Motore
Engine
sezione / section
N 2.3
16
AA
B
C
D
E
F
G
H
L
M
N
P
Monster 400/620 - M.Y. 2004 - edizione/edition 00

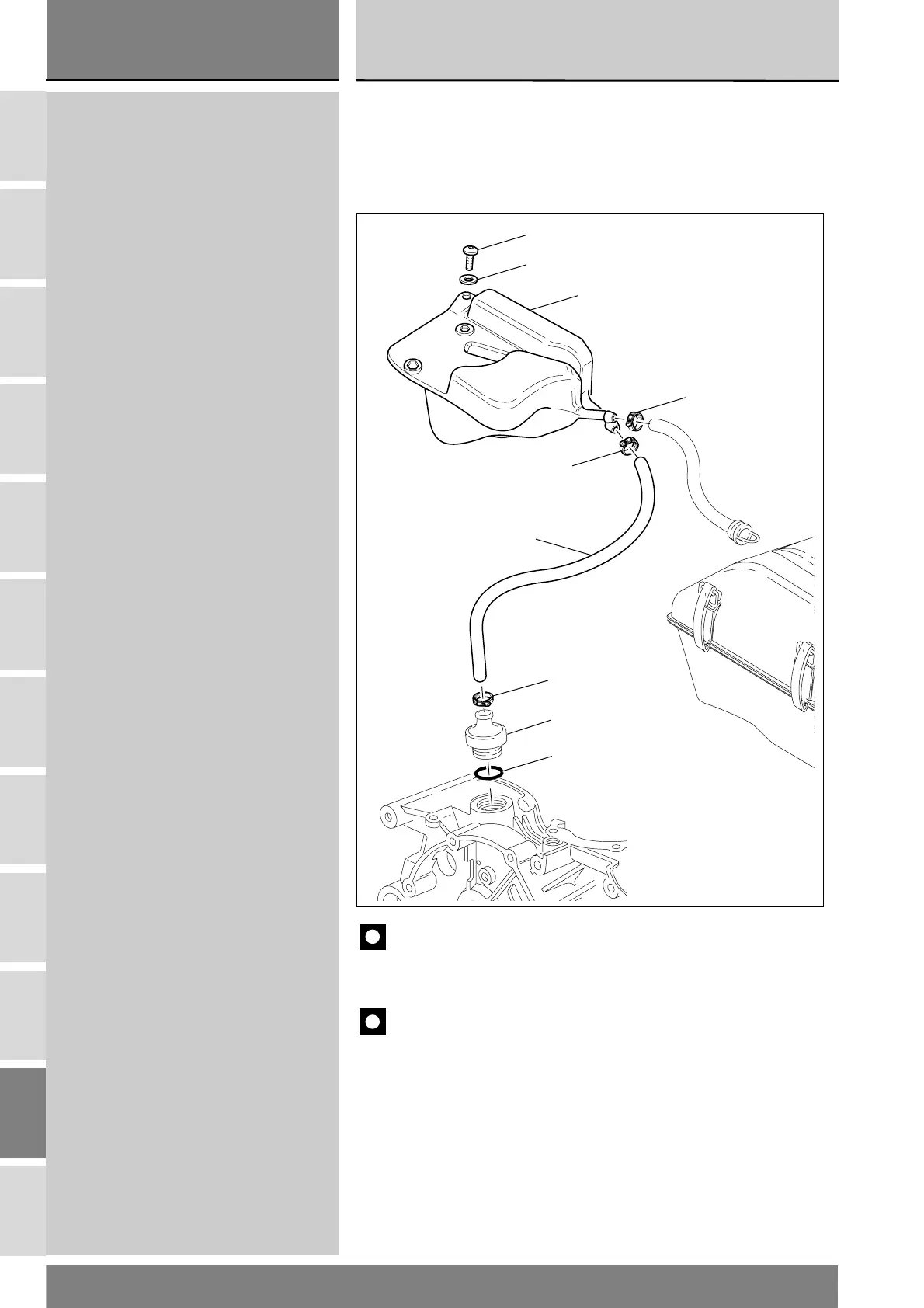

2.3 - IMPIANTO DI LUBRIFICAZIONE:
SERBATOIO SFIATO OLIO
1Vite
2 Rosetta
3 Serbatoio sfiato olio
4 Tubo
5 Fascetta
6 Valvola sfiato olio
7 Fascetta
8 Anello OR
9 Fascetta
1
2
3
9
5
7
6
8
4
Vedi
Sez. L7
See Sect.
L7
2.3 - LUBRICATION SYSTEM:
OIL BREATHER TANK
1 Screw
2 Washer
3 Oil breather tank
4 Hose
5Clamp
6 Oil breather valve
7Clamp
8 O-ring
9Clamp
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che i
particolari richiamati non sono presenti nelle immagini a fianco del testo, ma
devono essere ricercati nella presente tavola esplosa.
Caution
Bold reference numbers in this section identify parts shown in this
exploded view diagram. These parts do not appear in the figures near the
text.
N
