Motore
Engine
sezione / section
N 5
68 Monster 400/620 - M.Y. 2004 - edizione/edition 00

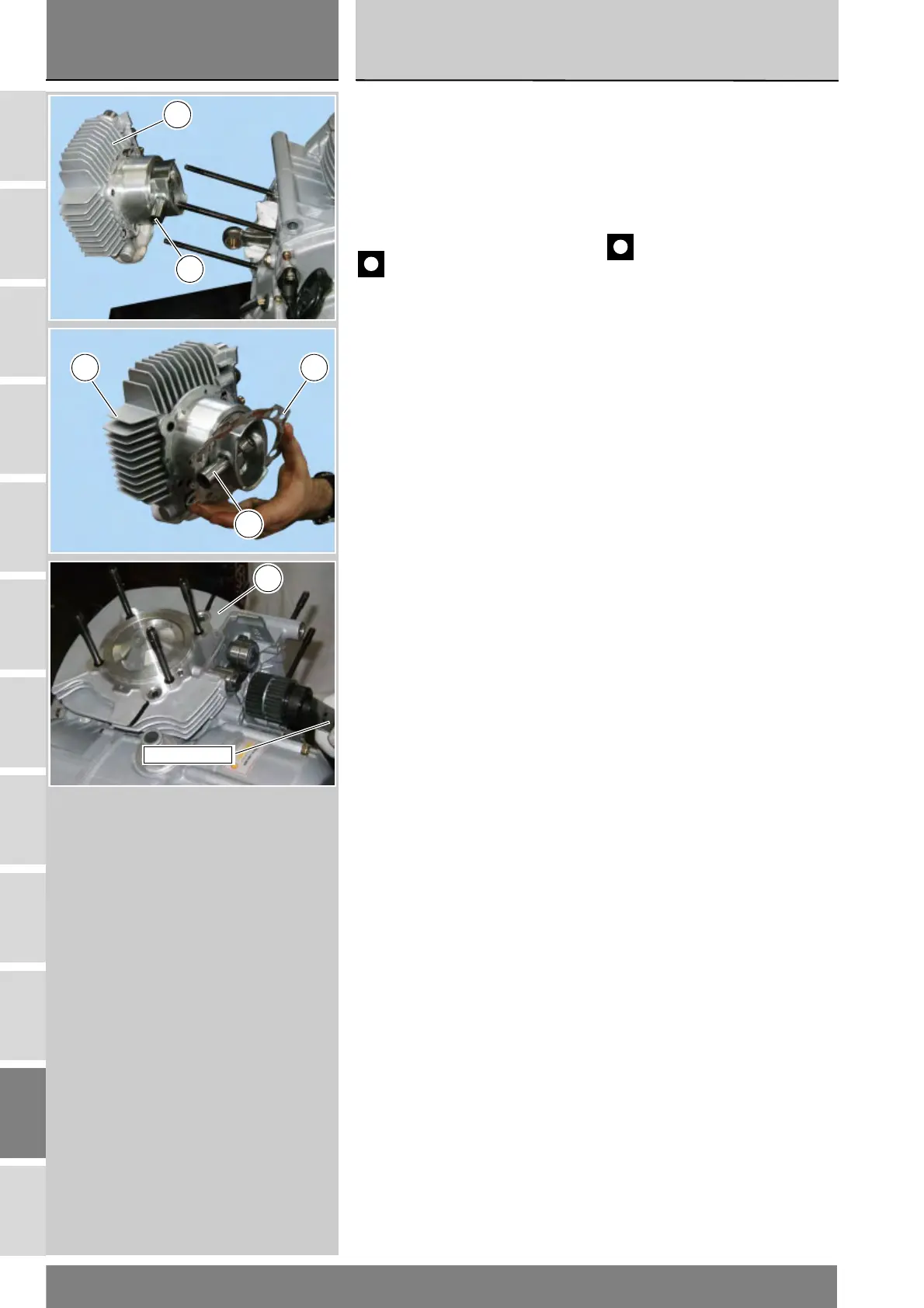

Sfilare completamente il gruppo
cilindro-pistone dai prigionieri del
basamento.
Dovendo intervenire sul pistone,
sfilarlo con cautela del cilindro.
Rimuovere dai cilindri le guarnizioni
(6) di tenuta tra cilindro e carter.
Importante
Contrassegnare i pistoni in
funzione del cilindro di appartenza:
V= Verticale - O= Orizzontale
Portare il pistone del cilindro verticale
(9) vicino al P.M.S. utilizzando
l’attrezzo 88700.5644. Per rimuovere
il gruppo cilindro-pistone verticale
agire analogicamente al cilindro
orizzontale.
Lift the piston-cylinder assembly clear
of the stud bolts.
If you need to service the piston, lift
gently until clear of the cylinder.
Remove the gaskets (6) placed
between cylinder and casing.
Caution
Mark the pistons with their
positions so as to refit each piston to
the matching cylinder on reassembly:
V= Vertical - O= Horizontal
Bring the vertical cylinder piston (9) to
top dead centre using tool part no.
88700.5644. Repeat operations
performed on the horizontal cylinder
to remove vertical cylinder-piston
assembly.
8
3
8 6
3
88700.5644
9
