Ducati monster 620 i.e. - Page 392

Motore
Engine
sezione / section
N 6.1
84
AA
B
C
D
E
F
G
H
L
M
N
P
Monster 400 - 620 Aggiornamento/Update - M.Y. 2006 - edizione/edition 00

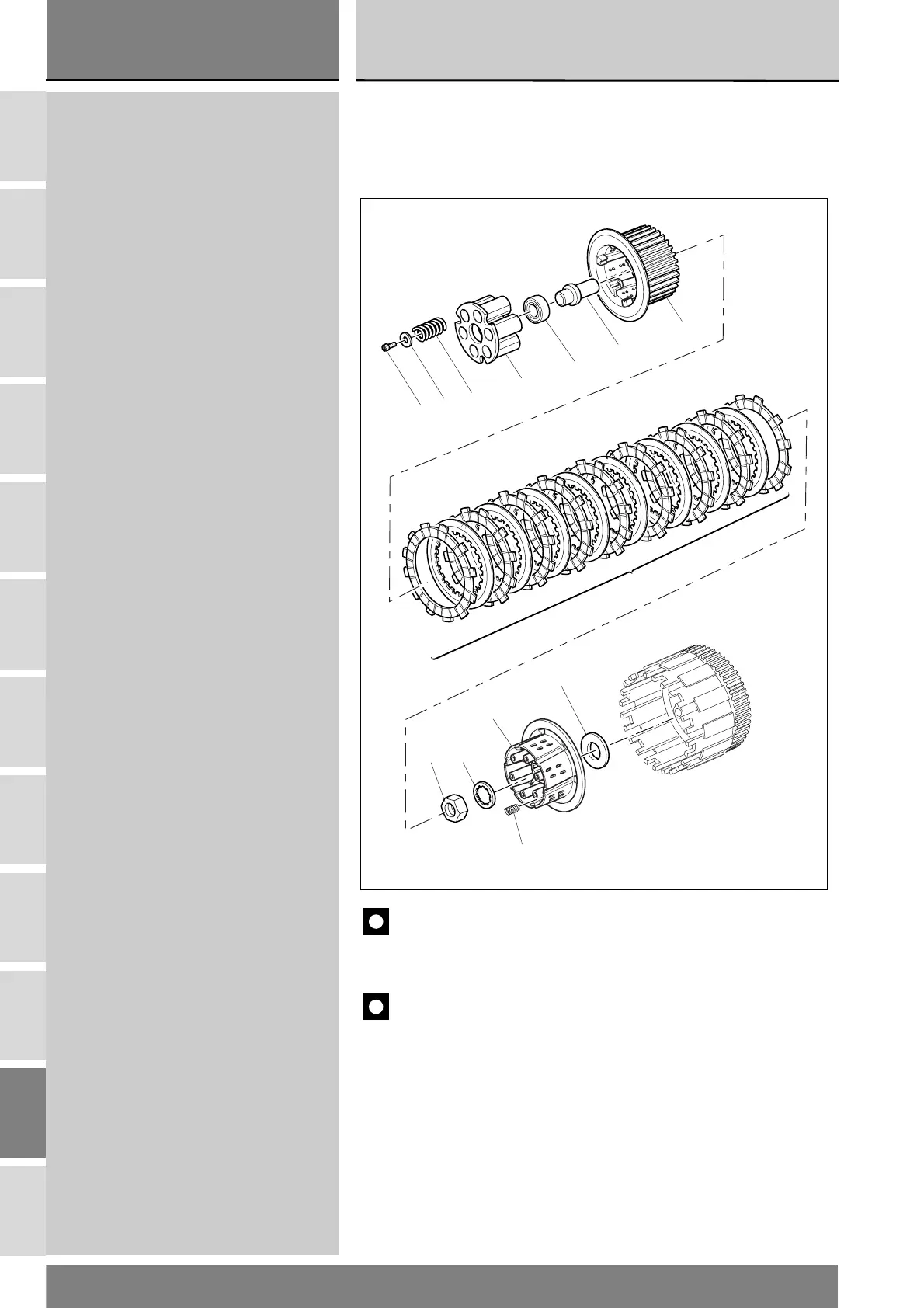

6.1 - GRUPPO FRIZIONE:
FRIZIONE A BAGNO D’OLIO APTC
1Vite
2 Scodellino
3 Perno comando frizione
4 Molla frizione
5 Spingidisco
6 Cuscinetto
7 Serie dischi frizione
8Dado
9 Rosetta di sicurezza
10 Tamburo frizione
11 Rosetta rasamento
12 Molla
13 Mozzo
6.1 - CLUTCH UNIT: APTC WET CLUTCH
1Screw
2 Spring cap
3 Clutch pushrod
4 Clutch spring
5 Pressure plate
6Bearing
7 Clutch plates
8Nut
9 Safety washer
10 Clutch drum
11 Shim
12 Spring
13 Hub
11
Vedi
Sez. N 6.3
See Sect.
N 6.3
10
9
12
8
7
3
6
5
13
4
2
1
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che i
particolari richiamati non sono presenti nelle immagini a fianco del testo, ma
devono essere ricercati nella presente tavola esplosa.
Caution
Bold reference numbers in this section identify parts shown in this
exploded view diagram. These parts do not appear in the figures near the
text.
N
