Motore
Engine
sezione / section
N 7.2
120 Monster 400/620 - M.Y. 2004 - edizione/edition 00

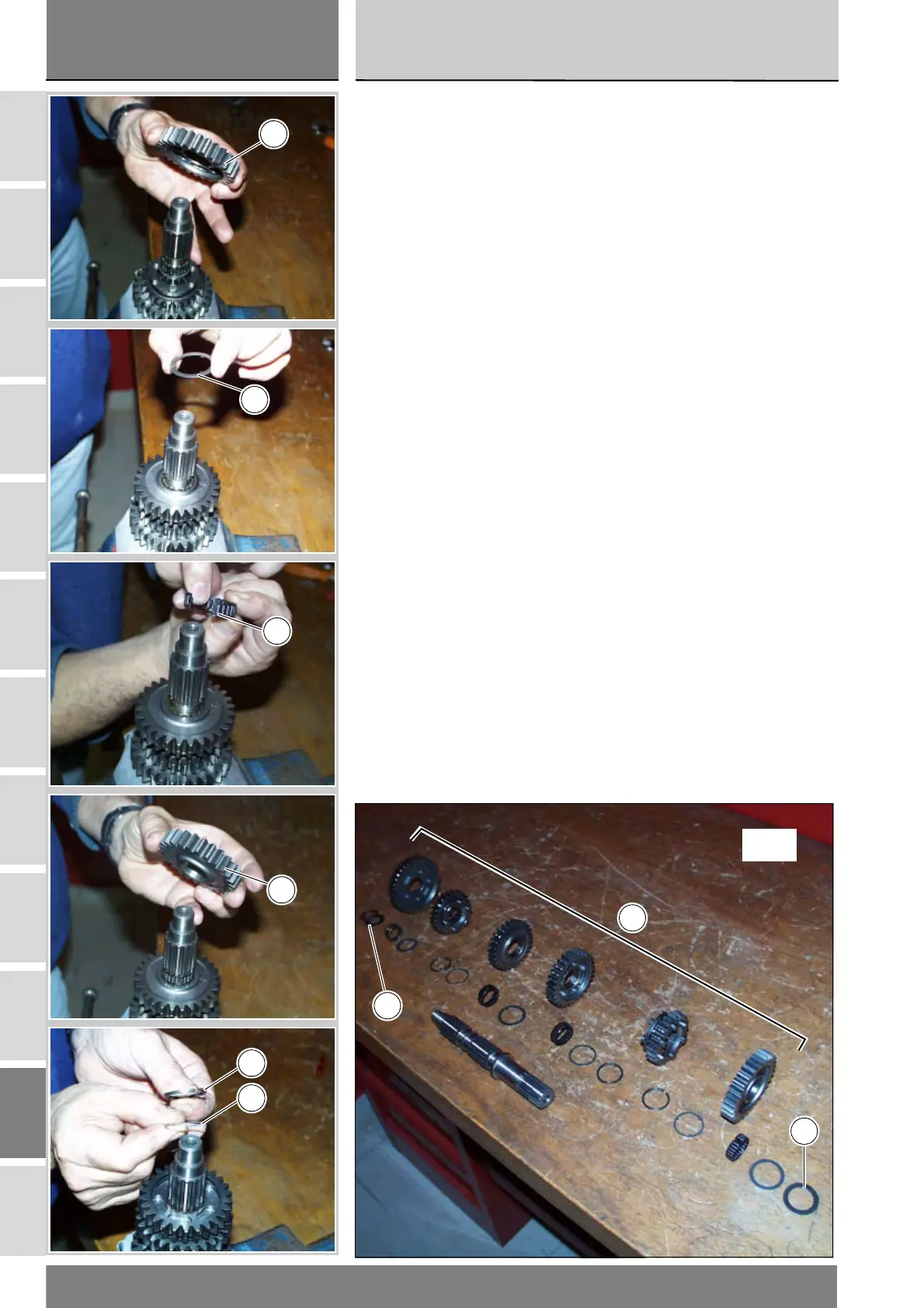

Fit the gear for 3
rd
speed (22).
Fit the safety washer (12) onto the
gear; it is larger than the other safety
washer (6).
Fit another needle roller cage (4) as
described.
Fit the gear for 4
th
speed (21).
Fit another safety washer (6) and
another circlip (7) into the shaft. Seat
it using the drift.
Montare l'ingranaggio della 3
a
velocità (22).
Installare sull'ingranaggio la rosetta a
tre punte (12), riconoscibile rispetto
all’altra (6) dal maggior diametro
esterno.
Installare un'altra gabbia a rullini (4)
nel modo già descritto.
Montare l'ingranaggio della 4
a
velocità (21).
Introdurre nell'albero un'altra rosetta
a tre punte (6) e un altro anello
elastico (7). Spingerlo in sede
utilizzando il tampone precentemente
usato.
Fig 2
26
15
25
22
12
4
21
7
6
