Monster 400 - 620 Aggiornamento/Update - M.Y. 2006 - edizione/edition 00
8 - VOLANO - ALTERNATORE
1Vite
2 Tappo ispezione accensione
3 Anello di tenuta
4 Guarnizione OR
5 Coperchio
6Vite
7 Sensore motore
8 Spessore
9 Guarnizione OR
10 Vite
11 Vite
12 Vite
13 Flangia
14 Perno di riferimento
15 Anello di fermo
16 Volano per accensione
17 Rosetta
18 Anello interno
19 Gabbia a rullini
20 Ingranaggio condotto avviamento
elettrico
21 Ruota libera
22 Gruppo volano - ruota libera
23 Rotore alternatore
24 Vite
25 Vite
26 Cuscinetto
27 Anello Seeger
28 Coperchio alternatore
33
34
17
20
21
13
25
22
19 18
14
15
16
32
23
26
28
27
456
35
36
24
31 29 2830
9
1
12
10
10 11 12
32
8
7
A
A
22

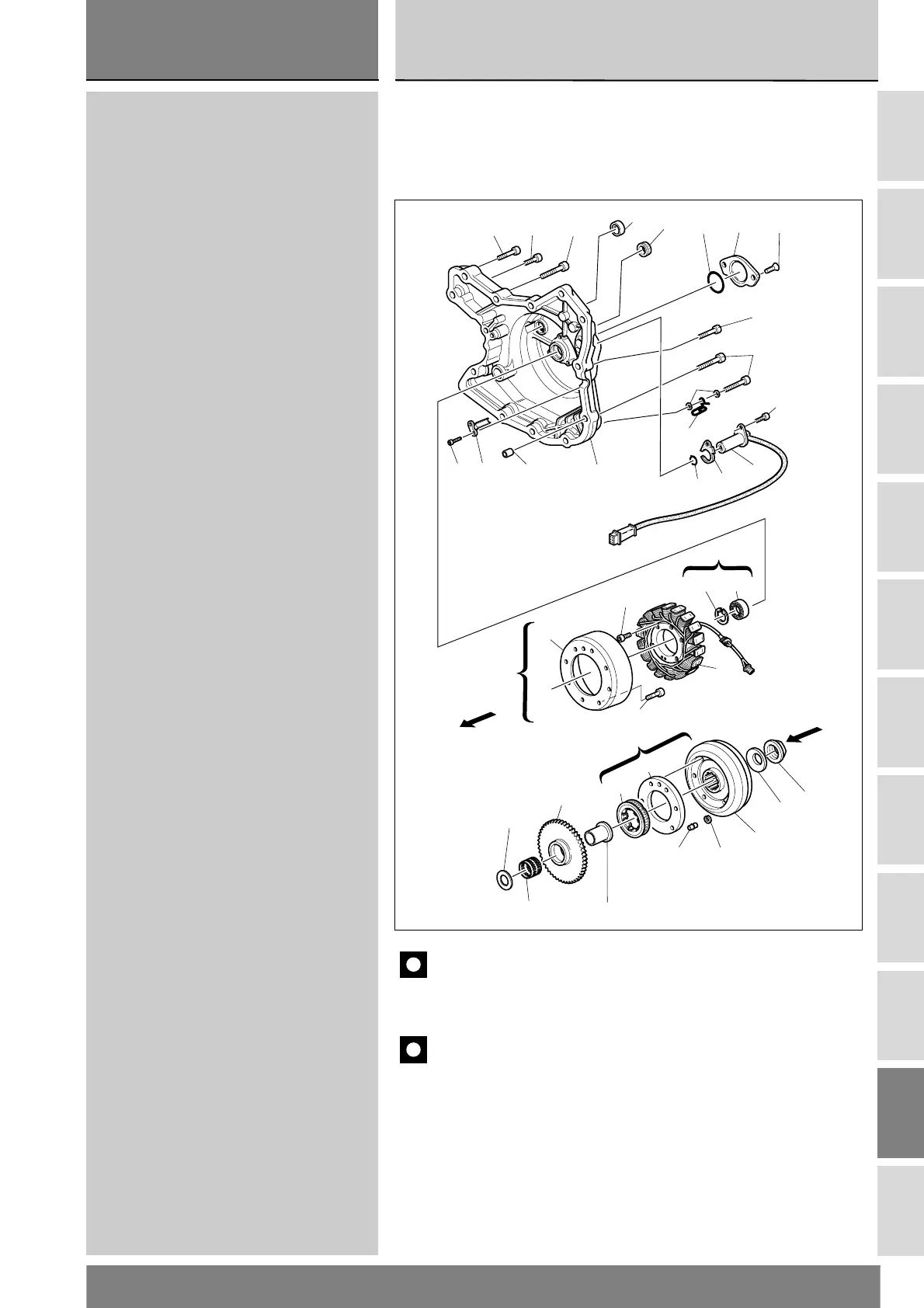

8 - FLYWHEEL - GENERATOR
1Screw
2 Ignition inspection plug
3Seal
4O-ring
5Cover
6Screw
7 Engine sensor
8 Thickness
9O-ring
10 Screw
11 Screw
12 Screw
13 Flange
14 Reference pin
15 Circlip
16 Ignition flywheel
17 Washer
18 Inner ring
19 Needle roller bearing
20 Starter driven gear
21 Starter clutch
22 Flywheel – starter clutch assembly
23 Generator rotor
24 Screw
25 Screw
26 Bearing
27 Circlip
28 Generator cover
Caution
Bold reference numbers in this section identify parts shown in this
exploded view diagram. These parts do not appear in the figures near the
text.
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che i
particolari richiamati non sono presenti nelle immagini a fianco del testo, ma
devono essere ricercati nella presente tavola esplosa.
