54
I

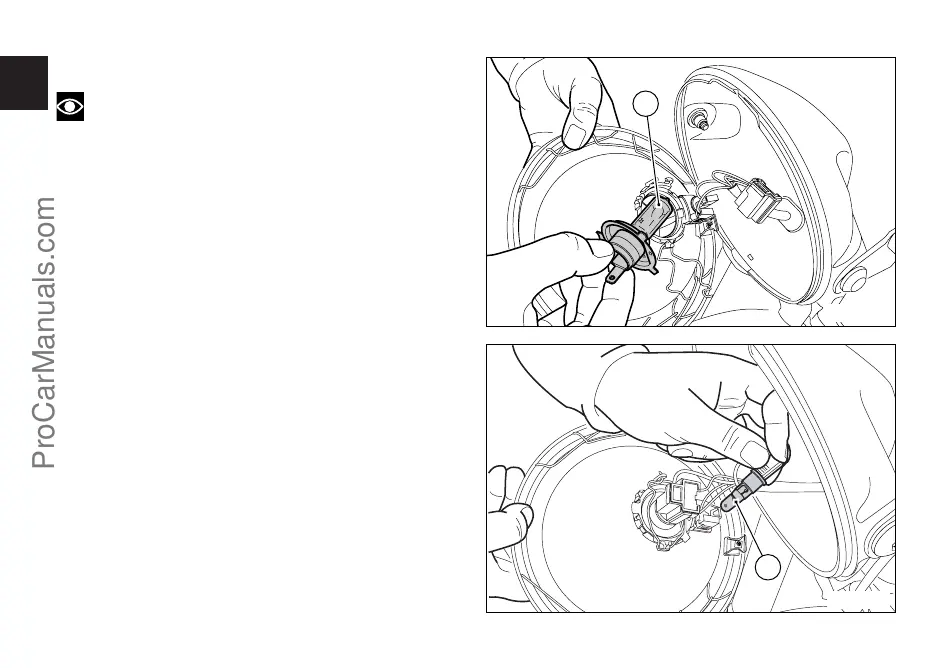

Sostituire la lampada (4, fig. 52).
Note
La parte trasparente della lampadina nuova non
deve essere toccata con le mani, ne provocherebbe
l’annerimento riducendone la luminosità.
Inserire le linguette della base lampadina, nelle sedi
corrispondenti per ottenere l’esatto orientamento;
agganciare l’estremità della molletta (3, fig. 51) ai
supporti del corpo proiettore. Ricollegare i cavi.
Per sostituire la lampadina della luce di posizione,
staccare il relativo connettore. La lampadina (5, fig. 53) ha
un innesto a baionetta, per estrarla occorre premere e
ruotarla in senso antiorario. Sostituire la lampadina e
inserirla premendo e ruotandola in senso orario fino allo
scatto nella sede. Rimontare il connettore e fissare il
complessivo cornice/parabola.
