8 / 125
0006081263_200705

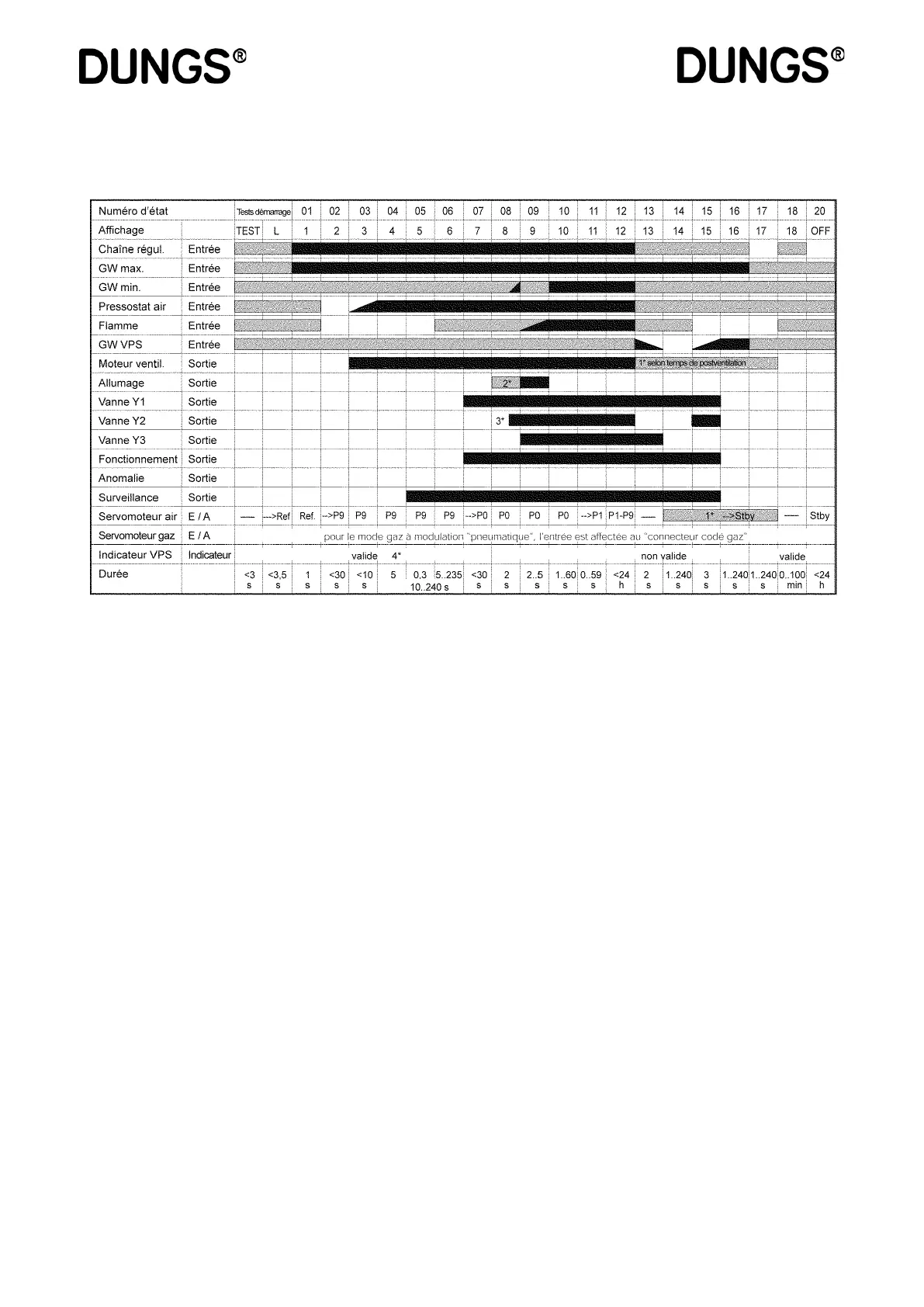

DIAGRAMMA TEMPI ESERCIZIO GAS
A MODULAZIONE PNEUMATICA
Prove di avvio Prova processore e memoria programma / portare i motorini di regolazione al punto di riferimento
1 Consenso di avvio (richiesta di calore presente)
2 Controllo stato di riposo del sofante
3 Aumento velocità del sofante
4 Preventilazione
5 Preventilazione / ritiro e prova del watchdog
6 Preventilazione
7 Portare il motorino di regolazione aria in posizione di accensione
8 Preaccensione in funzione del parametro
9 Tempo di sicurezza avvio
10 Tempo di stabilizzazione
11 Portare i motorini di regolazione dal punto di accensione alla linea caratteristica funzionamento,
tempo di consenso regolatore
12 Esercizio
13 Vuotamento vano intermedio VPS – valvola / (ventilazione successiva)
14 Tempo di prova Y2 / (tempo rimanente ventilazione successiva)
15 Riempimento vano intermedio valvola VPS – valvola / (tempo rimanente ventilazione successiva)
16 Tempo di prova Y3 / (tempo rimanente ventilazione successiva)
17 Tempo rimanente ventilazione successiva
18 Tempo d'inibizione reinserimento / banda di attesa programma mancanza gas
20 Posizione di attesa avvio (standby)
Note in calce nei diagrammi
1*) Il sofante funziona contemporaneamente al VPS no al termine del tempo di ventilazione successiva; il motorino di regolazione aria
va quindi in posizione standby.
2*) La preaccensione viene inserita 0 s, 1 s oppure 2 s prima del tempo di sicurezza (SZA), secondo la registrazione in EEPROM
3*) La valvola Y2 (SV) apre sempre 2 s prima del tempo di sicurezza (SZA) per permettere al GWmin di rilevare la pressione del gas.
4*) Dopo un disinserimento regolare, viene eseguita una prova di tenuta con VPS inserito. Segue l'impostazione valida del marcatore VPS.
Se il marcatore VPS non è valido, per es. dopo una caduta di tensione oppure un disinserimento di sicurezza negli stati da 8 a 16,
viene eseguito un controllo valvole prima dell'apertura delle valvole principali.
Diagrammi tempi per bruciatori di gas MPA22 a modulazione pneumatica.
Avvio e disinserimento regolare con generazione di amma e controllo tenuta attivo.
Controllo dell'ultimo disinserimento regolare eseguito.
