0006081263_200705

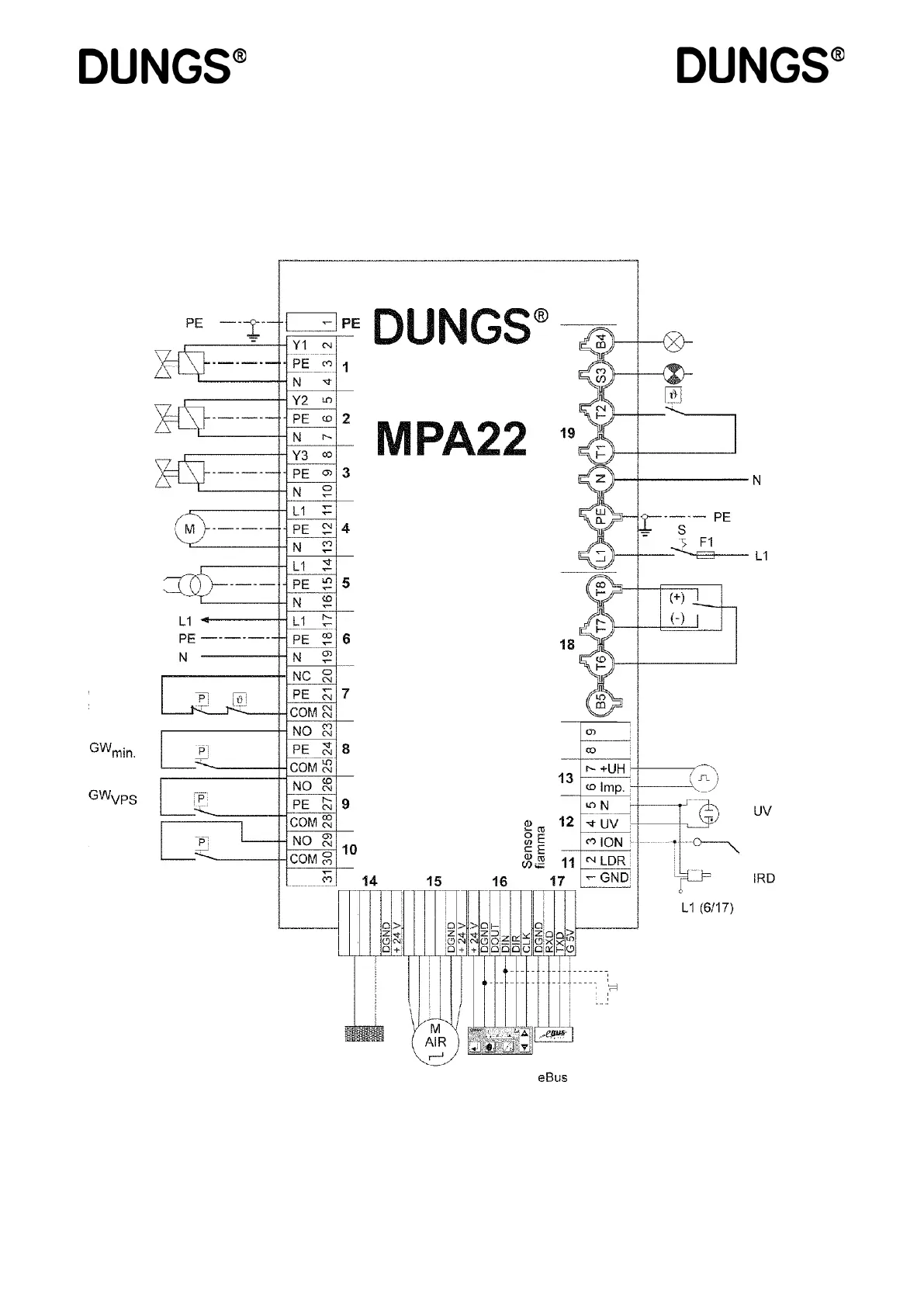

SCHÉMA DE BRANCHEMENT
TYPE D'EXERCICE GAZ À
MODULATION PNEUMATIQUE
Broche codée gaz à modulation
pneumatique
Broche codée « Gaz pneumatique » enclenchée à la place du « Moteur de
réglage gaz ».
Suivre les instructions du fabricant du brûleur !
Vanne Y1
LPG
Vanne
Y2
Vanne Y3
Gaz-MV2
Moteur
soufant
Transformateur
allumage
Circuit de
sécurité
Pressostat
air
Exercice
Défaut
Circuit de
réglage
Réseau
230 VAC 50
HZ
Régulateur
puissance
Compteur
impulsions
Ionisation
Déblocage à distance (uniquement
avec écran Dungs AM01)
Broche codée
gaz à modulation
pneumatique
Moteur
réglage
Écran
Signalis. réponse B Signalis. réponse A Commande B Commande A Signalis. réponse B Signalis. réponse A Commande B Commande A
