90 / 125
0006081263_200705

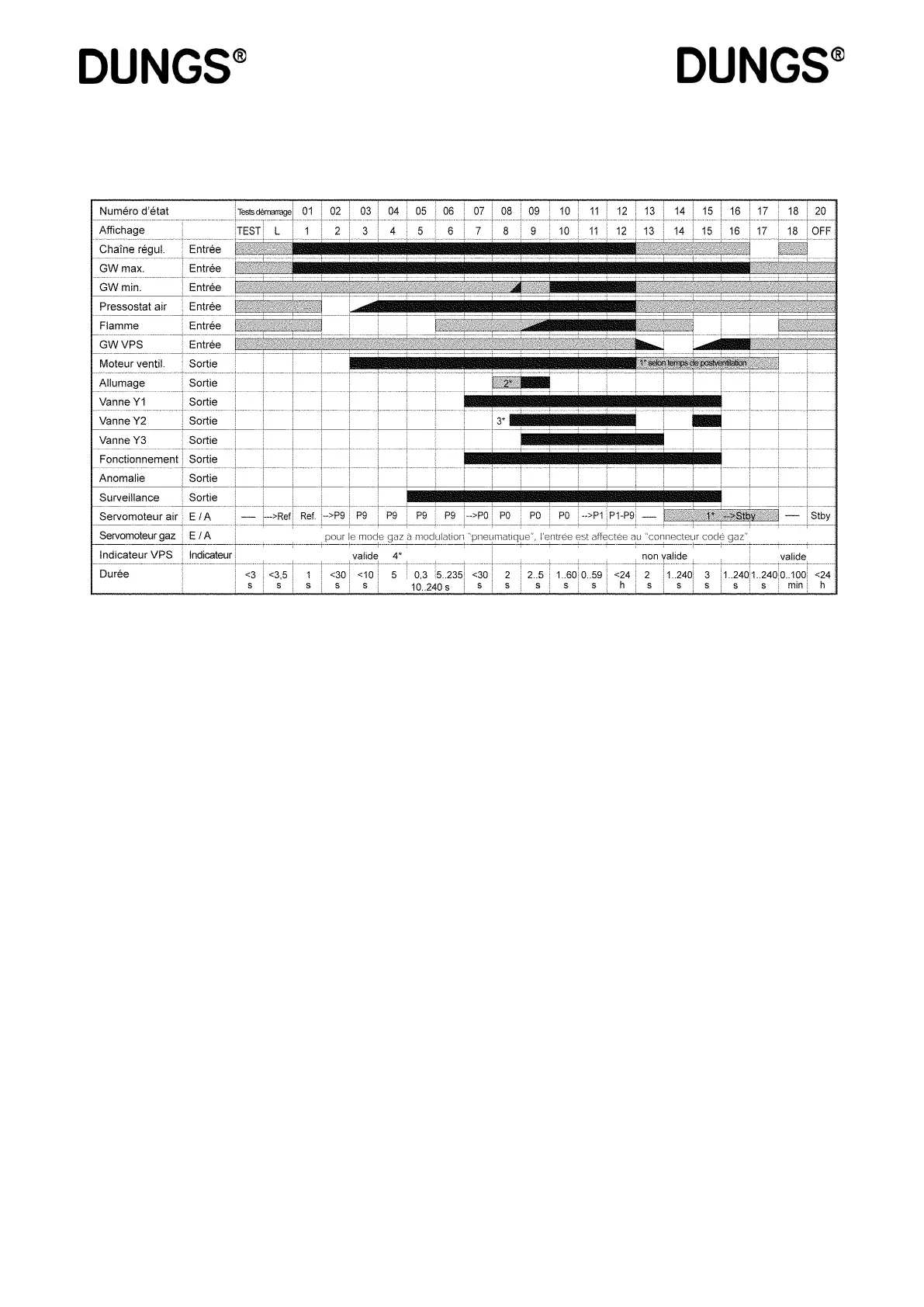

DIAGRAMME TEMPS EXERCICE GAZ
À MODULATION PNEUMATIQUE
Essai processeur et mémoire programme/porter les moteurs de réglage au point de repère
1 Accord pour la mise en marche (demande de chaleur présente)
2 Contrôle état de repos du soufeur
3 Augmentation vitesse du soufeur
4 Préventilation
5 Préventilation/retrait et essai du dispositif de surveillance
6 Préventilation
7 Porter le moteur de réglage air en position d'allumage
8 Préallumage en fonction du paramètre
9 Temps de sécurité mise en marche
10 Temps de stabilisation
11 Porter les moteurs de réglage du point d'allumage à la ligne caractéristique fonctionnement,
temps d'autorisation régulateur
12 Exercice
13 Vidange bac intermédiaire VPS-vanne/(ventilation suivante)
14 Temps d'essai Y2/(temps restant ventilation suivante)
15 Remplissage bac intermédiaire vanne VPS - vanne/(temps restant ventilation suivante)
16 Temps d'essai Y3/(temps restant ventilation suivante)
17 Temps restant ventilation suivante
18 Temps d'inhibition réinsertion/bande d'attente programme absence de gaz
20 Position d'attente mise en marche (veille)
Notes au bas des diagrammes
1*) Le soufeur fonctionne simultanément au VPS jusqu'à la n du temps de ventilation suivante ; le moteur de réglage air se place donc
en position de veille.
2*) Le préallumage est enclenché à 0, 1 ou 2 secondes avant le temps de sécurité (SZA), selon l'enregistrement sous EEPROM
3*) La vanne Y2 (SV) s'ouvre toujours 2 secondes avant le temps de sécurité (SZA) an de permettre au GWmin de relever la pression du
gaz.
4*) Après un désenclenchement correct, un essai d'étanchéité est exécuté à VPS enclenché. Ci-après le paramétrage valable du marqueur
VPS. Si le marqueur VPS n'est pas valide, par ex. après une chute de tension, un désenclenchement de sécurité dans les états de 8 à
16, un contrôle des vannes est exécuté avant l'ouverture des vannes principales.
Diagrammes des temps pour les brûleurs de gaz MPA22 à modulation penumatique.
Mise en marche et désenclenchement correct avec génération de amme et contrôle étanchéité actif.
Contrôle du dernier désenclenchement régulier exécuté.
Essais de mise en marche
Essais de mise
en marche
