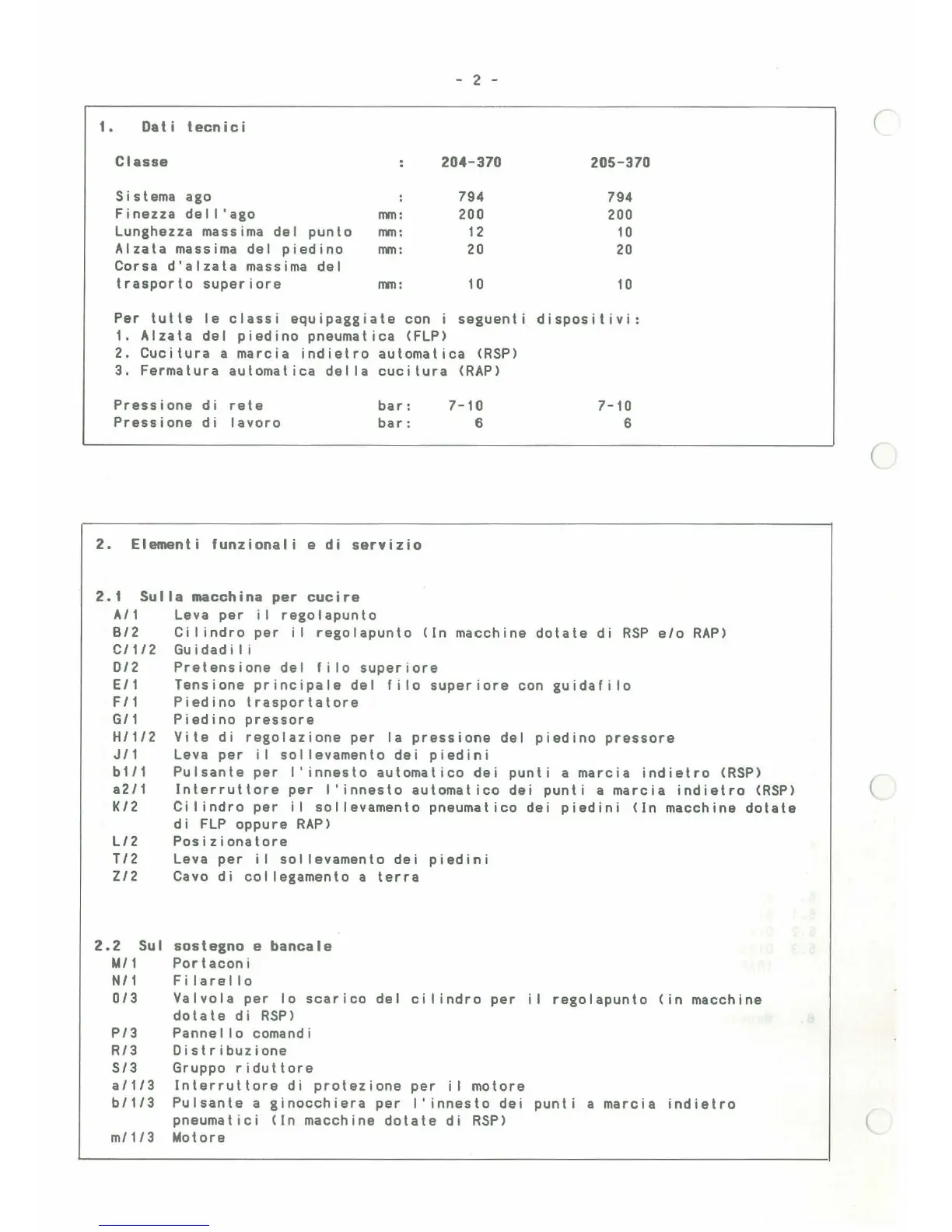

DURKOPP ADLER 204 - Page 44

1. Da t i t ecn i c i
Classe
Sistema ago
Finezza de Il 'ago
lunghezza massima del punto
Alzata massima del piedino
Corsa d'alzata massima del
trasporto superiore
nm:
nm:
nm:
nm:
- 2 -
204-370
794
200
12
20
10
205-370
794
200
10
20
10
Per tutte le classi equipaggiate con i seguenti dispositivi:
1. Alzata del piedino pneumatica <FlP>
2. Cucitura a marcia indietro automatica <RSP>
3. Fermatura automatica del la cucitura <RAP>
Pressione di rete
Pressione di lavoro
bar:
bar:
2. Elementi funzionali e di servizio
2.1 Sulla macchina per cucire
A/1 leva per i l regolapunto
7-10
6
7-10
6
B/2 Cilindro per i l regolapunto <In macchine dotate di RSP e/o RAP>
C/1/2 Guidadi l i
0/2 Pretensione del filo superiore
E/1 Tensione principale del filo superiore con guidati lo
F/1 Piedino trasportatore
G/1 Piedino pressore
H/1/2 Vite di regolazione per la pressione del piedino pressore
J/1 leva per i l sollevamento dei piedini
b1/1 Pulsante per l'innesto automatico dei punti a marcia indietro <RSP>
a2/1 Interruttore per l'innesto automatico dei punti a marcia indietro <RSP>
K/2 Cilindro per i l sollevamento pneumatico dei piedini <In macchine dotate
di FlP oppure RAP>
l/2
T/2
Z/2
2.2 Sul
M/1
N/1
0/3
P/3
R/3
S/3
a/1/3
b/1/3
m/1/3
Posizionatore
leva per i l sollevamento dei piedini
Cavo di col legamento a terra
sostegno e bancale
Por tacon i
Filarello
Valvola per lo scarico del cilindro per i l regolapunto (in macchine
dotate di RSP>
Pannello comandi
Distribuzione
Gruppo riduttore
Interruttore di protezione per i l motore
Pulsante a ginocchiera per l'innesto dei punti a marcia indietro
pneumatici <In macchine dotate di RSP>
Motore
(
c
c
(
