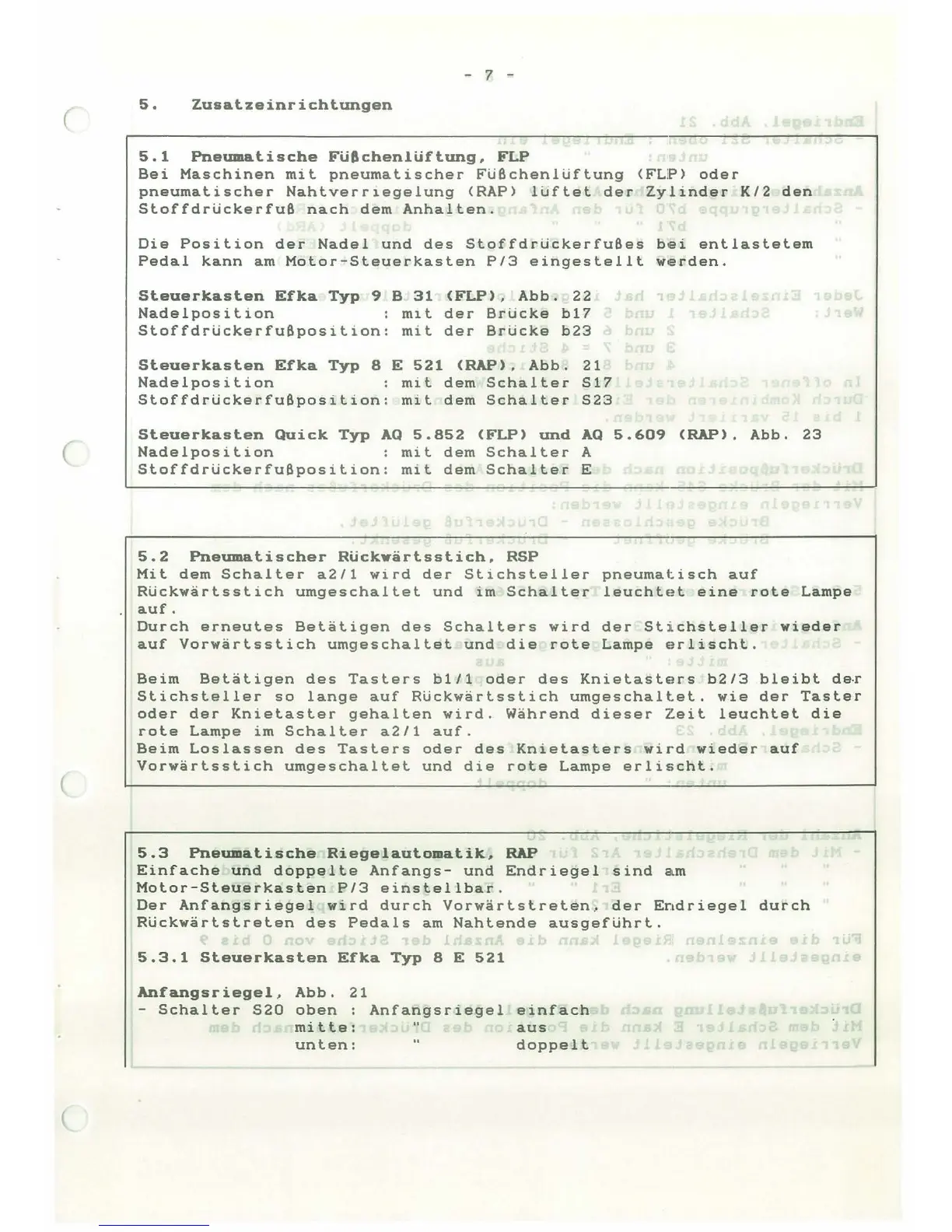

- 7 -
5.
Zusatzeinrichtungen
5.1
Pneumatische
Fülchenlüftung,
FLP
Bei
Maschinen
mit
pneumatischer
Füßchenlüftung
<FLP>
oder
pneumatischer
Nahtverr1egelung
<RAP>
luftet
der
Zylinder
K/2
den
Stoffdrückerfuß
nach
dem
Anhalten
.
Die
Position
der
Nadel
und
des
Stoffdrückerfußes
bei
entlastetem
Pedal
kann
am
Motor-Steuerkasten
P/3
eingestellt
werden.
Steuerkasten
Efka
Typ
9 8
31
<FLP),
Abb.
22
1
Nadelposition
m1l
der
Brücke
b17
Stoffdrückerfußposition:
mit
der
Brücke
b23
Steuerkasten
Efka
Typ
8 E
521
<RAP>,
Abb.
21
Nadelposition
mit
dem
Schalter
S17
Stoffdrückerfußposition:
mit
dem
Schalter
S23
Steuerkasten
Quick
Typ
AQ
5.852
<FLP>
und
AQ
5 .
609
<RAP>.
Abb.
23
Nadelposition
mit
dem
Schalter
A
Stoffdrückerfußposition
:
mit
dem
Schalter
E
5.2
Pneumatischer
Rückvärtsstich,
RSP
Mit
dem
Schalter
a2/1
wird
der
Stichsteller
pneumatisch
auf
Rückwärtsstich
umgeschaltet
und
im
Schalter
leuchlE~l
eine
rote
Lampe
auf.
Durch
erneutes
Betätigen
des
Schalters
wird
der
St
i
chsteller
wieder
auf
Vorwärtsstich
umgeschaltet
und
die
rote
Lampe
orlischt.
Beim
Betätigen
des
Tasters
b1/1
oder
des
Knielastors
b2/3
bleibt
de~
Stichsteller
so
lange
auf
Rückwärtsstich
umgeschaltet.
wie
der
Taster
oder
der
Knietaster
gehalten
wird.
Während
dieser
Zeit
leuchtet
die
rote
Lampe
im
Schalter
a2/1
auf
.
Beim
Loslassen
des
Tasters
oder
des
Knietasters
wird
wieder
auf
Vorwärtsstich
umgeschaltet
und
die
rote
Lampe
erlischt.
5.3
Pneumatische
Riegelautomatik,
RAP
Einfache
und
doppelte
Anfangs-
und
Endriegel
sind
am
Motor-Steuerkasten
P/3
einstellbar
.
Der
Anfangsriegel
wird
durch
Vorwärtstreten,
der
Endriegel
durch
Rückwärtstreten
des
Pedals
am
Nahtende
ausgeführt
.
5 .
3.1
Steuerkasten
Efka
Typ
8 E
521
Anfangsriegel
,
Abb.
21
-
Schalter
S20
oben
:
Anfangsriegel
einfach
mitte:
aus
unten:
doppelt
