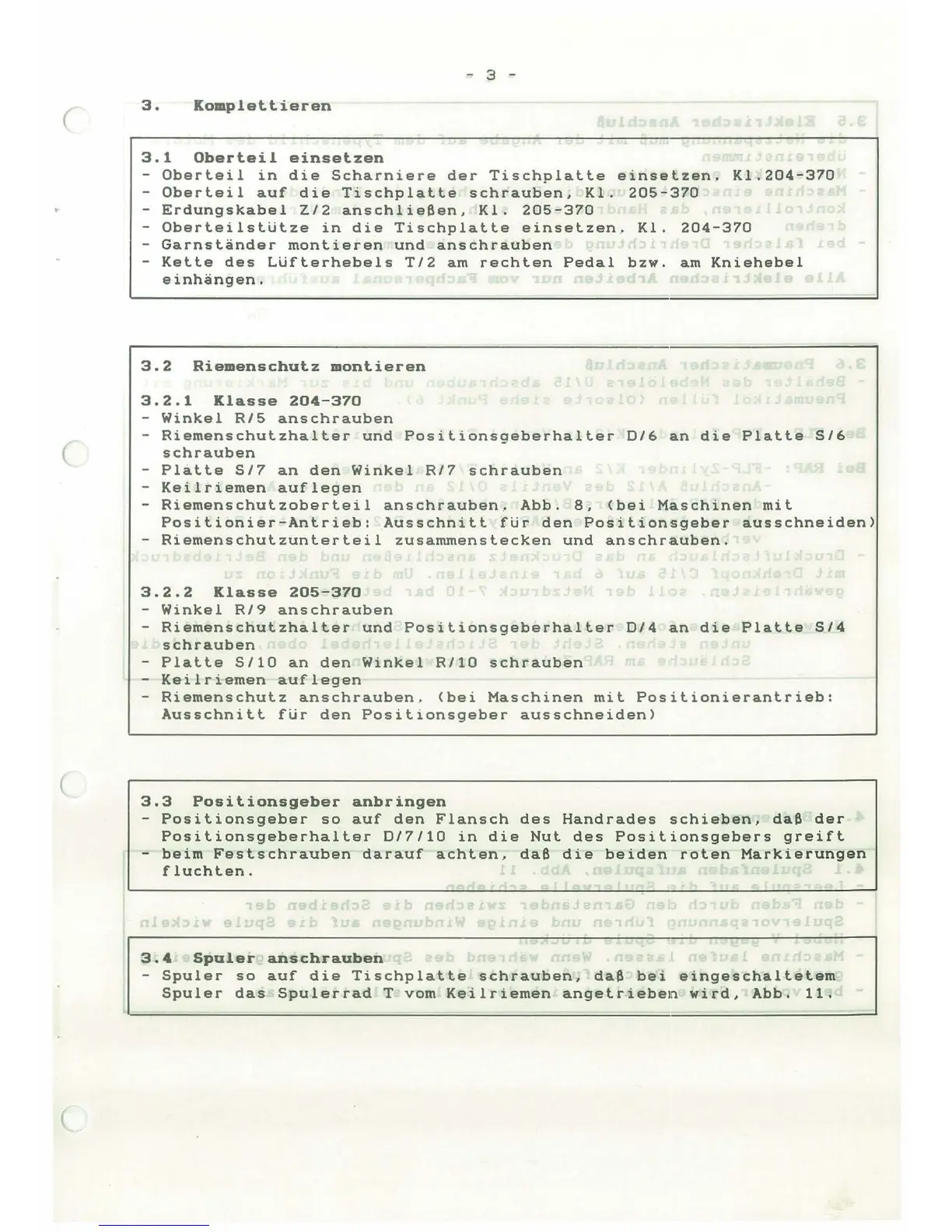

3.
Komplettieren
3.1 Oberteil einsetzen
-Oberteil in die Scharniere der Tischplatte einsetzen. Kl.204-370
-Oberteil auf die Tischplatte schrauben, Kl. 205-370
- Erdungskabel Z/2 anschließen, Kl. 205-370
- OberteilstUtze in die Tischplatte einsetzen . Kl. 204-370
- Garnständer montieren und anschrauben
- Kette des Lüfterhebels T/2 am rechten Pedal bzw. am Kniehebel
einhängen.
~ - -- -
3.2 Riemenschutz montieren
3.2.1 Klasse 204-370
- Winkel R/5 anschrauben
- Riemenschutzhalter und Positionsgeberhalter D/6 an die Platte S/6
schrauben
- Platte S/7 an den Winkel R/7 schrauben
- Keilriemen auflegen
- Riemenschutzoberteil anschrauben, Abb. 8, <bei Maschinen mit
Positionier-Anlrieb: Ausschnitt für den Positionsgeber ausschneiden>
- Riemenschutzunterteil zusammenstecken und anschrauben.
3.2.2 Klasse 205-370
- Winkel R/9 anschrauben
~ - Riemenschutzhaller und Positionsgeberhalter D/4 an die Platte S/4
schrauben
- Platte S/10 an den Winkel R/10 schrauben
- Keilriemen auflegen
- Riemenschutz anschrauben. (bei Maschinen mit Positionierantrieb:
Ausschnitt für den Positionsgeber ausschneiden>
3.3 Positionsgeber anbringen
- Positionsgeber so auf den Flansch des Handrades schieben, daß der
Positionsgeberhalter D/7/10 in die Nut des Positionsgebers greift
f - beim Festschrauben darauf achten, daß die beiden roten Markierungen
fluchten.
1
u
3.4 Spuler anschrauben
... ',· ,. r ,.( ' I' I r ,. 7 r
r ,,
. -
- Spuler so auf die Tischplatte schrauben, daß bei eingeschaltetem
Spuler das Spulerrad T vom Keilriemen angetrieben wird, Abb. 11.
