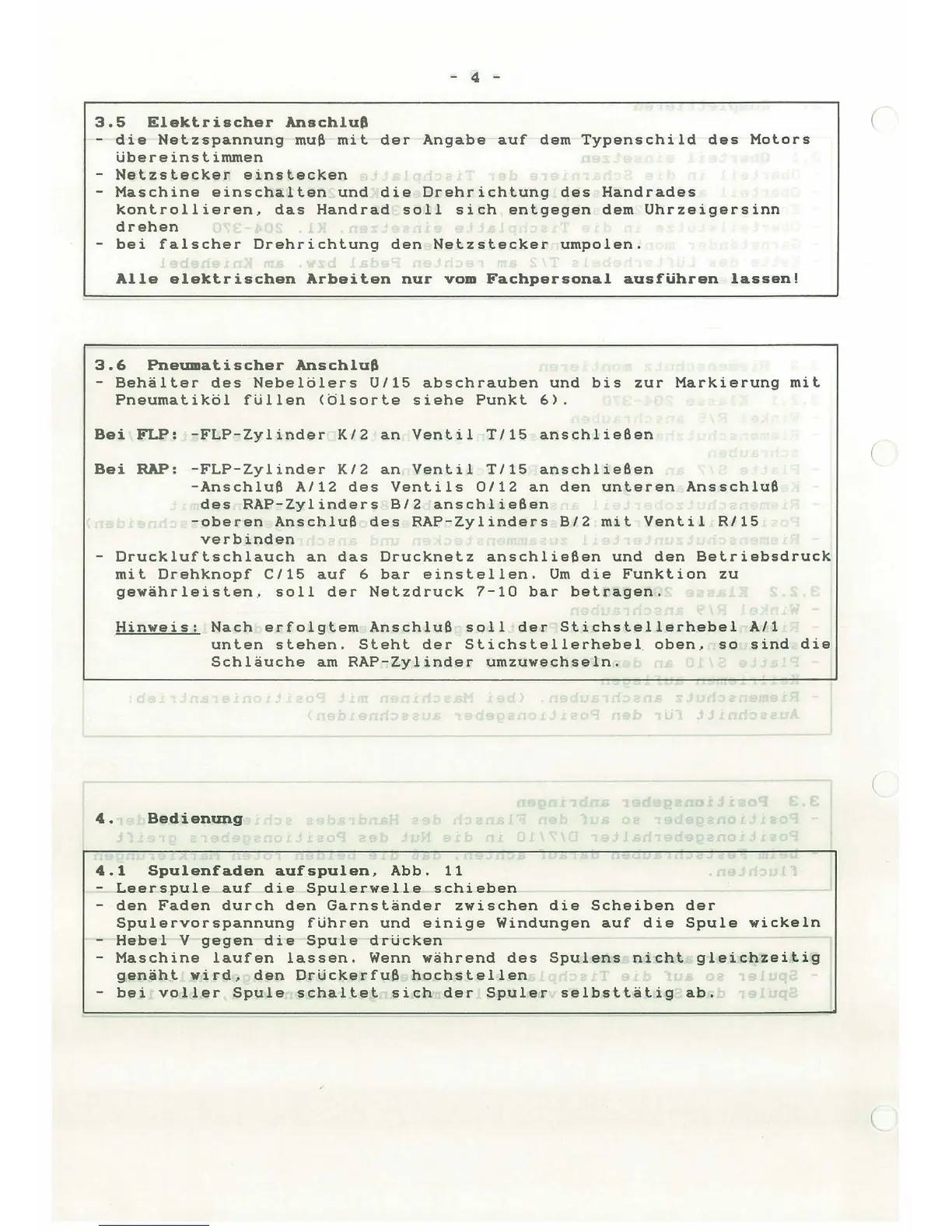

- 4 -
3.5 Elektrischer Anschluß (
-
die Netzspannung muß mit der Angabe auf dem Typenschild des Motors
übereinstimmen
- Netzstecker einstecken
- Maschine einschalten und die Drehrichtung des Handrades
kontrollieren, das Handrad soll sich entgegen dem Uhrzeigersinn
drehen
- bei falscher Drehrichtung den Netzstecker umpolen.
Alle elektrischen Arbeiten nur vom Fachpersonal ausführen lassen!
3.6 Pneumatischer Anschluß
- Behälter des Nebelölers U/15 abschrauben und bis zur Markierung mit
Pneumatiköl füllen <ölsorte siehe Punkt 6> .
Bei FLP: -FLP-Zylinder K/2 an Ventil T/15 anschließen
Bei RAP: -FLP-Zylinder K/2 an Ventil T/15 anschließen
-Anschluß A/12 des Ventils 0/12 an den unteren Ansschluß
des RAP-Zylinders B/2 anschließen
-oberen Anschluß des RAP-Zylinders B/2 mit Ventil R/15
verbinden
- Druckluftschlauch an das Drucknetz anschließen und den Betriebsdruck
mit Drehknopf C/15 auf 6 bar einstellen. Um die Funktion zu
gewährleisten . soll der Netzdruck 7-10 bar betragen.
Hinweis: Nach erfolgtem Anschluß soll der Stichstellerhebel A/1
unten stehen . Steht der Stichstellerhebel oben , so sind die
Schläuche am RAP-Zylinder umzuwechseln.
4. Bedienung
4.1 Spulenfaden aufspulen, Abb. 11
- Leerspule auf die Spulerwelle schieben
- den Faden durch den Garnständer zwischen die Scheiben der
Spulervorspannung führen und einige Windungen auf die Spule wickeln
- Hebel V gegen die Spule drücken
- Maschine laufen lassen. Wenn während des Spulans nicht gleichzeitig
genäht wird, den Drückerfuß hochstellen
- bei voller Spule schaltet sich der Spuler selbsttätig ab. ~
(
(
