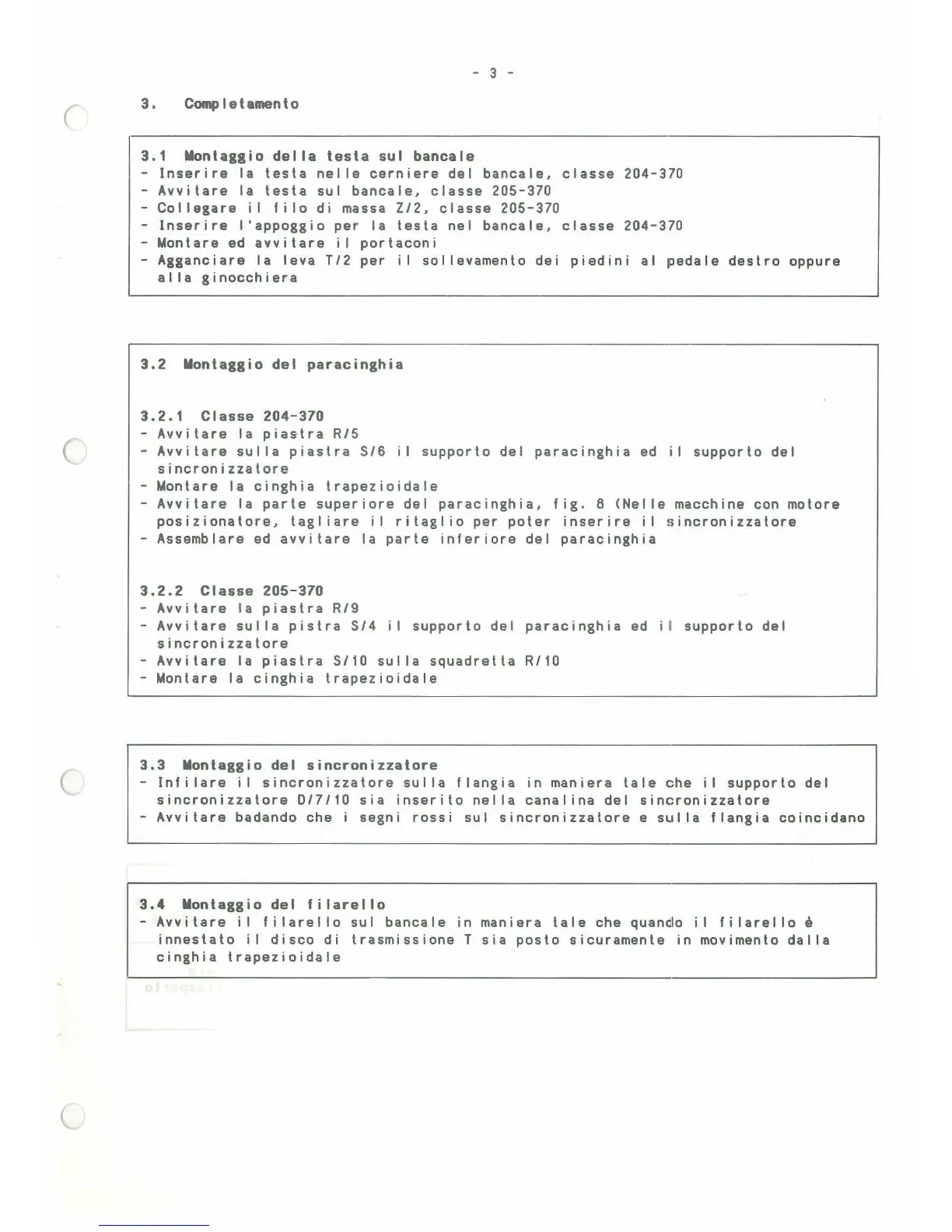

- 3 -
3.
Completamento
3.1 Montaggio della testa sul bancale
- Inserire la testa nel le cerniere del bancale, classe 204-370
-Avvitare la testa sul bancale, classe 205-370
-Collegare i l filo di massa Z/2, classe 205-370
- Inserire l 'appoggio per la testa nel bancale, classe 204-370
-Montare ed avvitare i l portaconi
- Agganciare la leva T/2 per i l sollevamento dei piedini al 1pedale destro oppure
alla ginocchiera
3.2 Montaggio del paracinghia
3.2.1 Classe 204-370
-Avvitare la piastra R/5
-Avvitare sul la piastra S/6 i l supporto del paracinghia ed i l supporto del
sincronizzatore
- Montare la cinghia trapezioidale
-Avvitare la parte superiore del paracinghia, fig. 8 <Nel le macchine con motore
posizionatore, tagliare i l ritaglio per poter inserire i l sincronizzatore
-Assemblare ed avvitare la parte inferiore del paracinghia
3.2.2 Classe 205-370
-Avvitare la piastra R/9
-Avvitare sul la pistra S/4 i l supporto del paracinghia ed i l supporto del
sincronizzatore
-Avvitare la piastra S/10 sul la squadretta R/10
-Montare la cinghia trapezioidale
3.3 Montaggio del sincronizzatore
Infilare i l sincronizzatore sul la flangia in maniera tale che i l supporto del
sincronizzatore 0/7/10 sia inserito nel la canal ina del sincronizzatore
-Avvitare badando che i segni rossi sul sincronizzatore e sul la flangia coincidano
3.4 Montaggio del filarello
Avvitare i l filarello sul bancale in maniera tale che quando i l filarello~
innestato i l disco di trasmissione T sia posto sicuramente in movimento dal la
cinghia trapezioidale
