Dyna-Glo DGD381BNC-D - Instrucciones de Ensamblaje

44

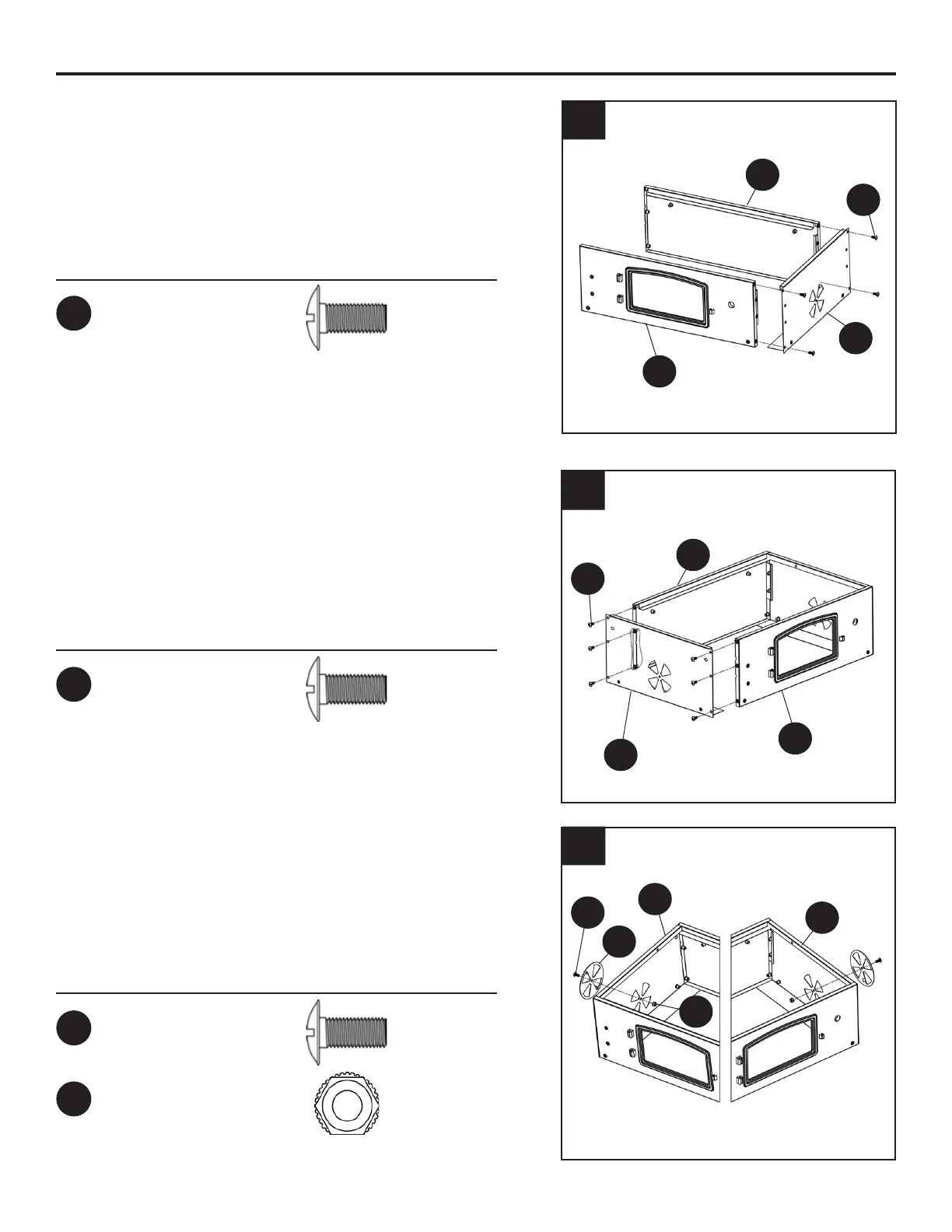

INSTRUCCIONES DE ENSAMBLAJE
3. Fije el lado del amortiguador (Y) al panel
izquierdo de la cámara de combustión (E) y el
panel derecho de la cámara de combustión (H)
Utilizando dos tornillos M6x15 (AA) y dos tuercas
M6 (EE).
2. Fijar el panel izquierdo de la cámara de
combustión (E) para el panel frontal de la
cámara de combustión (F) y el panel posterior
de la cámara de combustión (G) utilizando seis
M6x15 tornillos (AA).
Aditamentos utilizados
Aditamentos utilizados
1. Fije el panel derecho de la cámara de
combustión (H) en el panel frontal de la cámara
de combustión(F) y el panel posterior de la
cámara de combustión (G) con cuatro tornillos
M6x15 (AA).
Aditamentos utilizados
Perno
M6 x 15
x 4
AA
1
2
3
F
EE
E
G
H
AA
Y
Perno
M6 x 15
x 6
AA
F
G
H
AA
E
AA
Perno
M6 x 15
x 2
AA
M6 Tuerca
x 2
EE
