Dyna-Glo DGD381BNC-D - Page 45

45

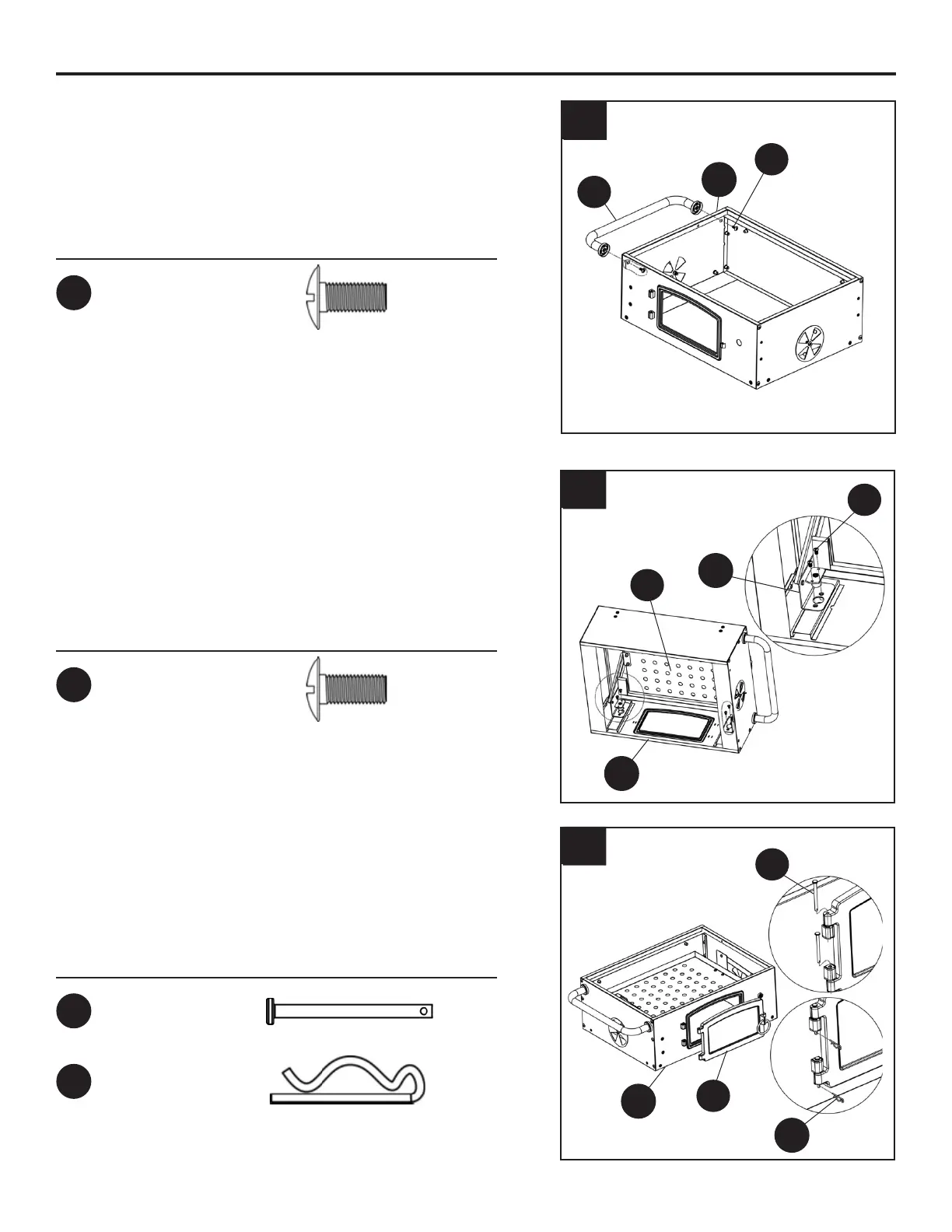

INSTRUCCIONES DE ENSAMBLAJE
6. Fije la puerta de acceso a la bandeja de carbón
(I) al panel frontal de la cámara de combustión
(F). Inserte dos pernos en la bisagra (GG) en
bisagras de puerta de acceso de carbón vegetal
(I) y asegurar con dos chavetas (HH).
5. Fije el conjunto de bandeja de acceso al carbón
(L) y montaje roscado (M) al panel frontal de
la cámara de combustión (F) Utilizando cuatro
tornillos M6x15 (AA).
4. Fije la tapa del lado del agarrador (D) al panel
izquierdo de la cámara de combustión (E) Utilizan
do dos tornillos M6x15 (AA).
6
5
4
E
F
AA
D
L
Aditamentos utilizados
Perno
M6 x 15
x 2
AA
M
AA
Aditamentos utilizados
Perno
M6 x 15
x 4
AA
F
I
HH
GG
Aditamentos utilizados
Perno de la
Bisagra
x 2
GG
Pasador
x 2
HH
