Dyna-Glo DGD381BNC-D - Page 46

46

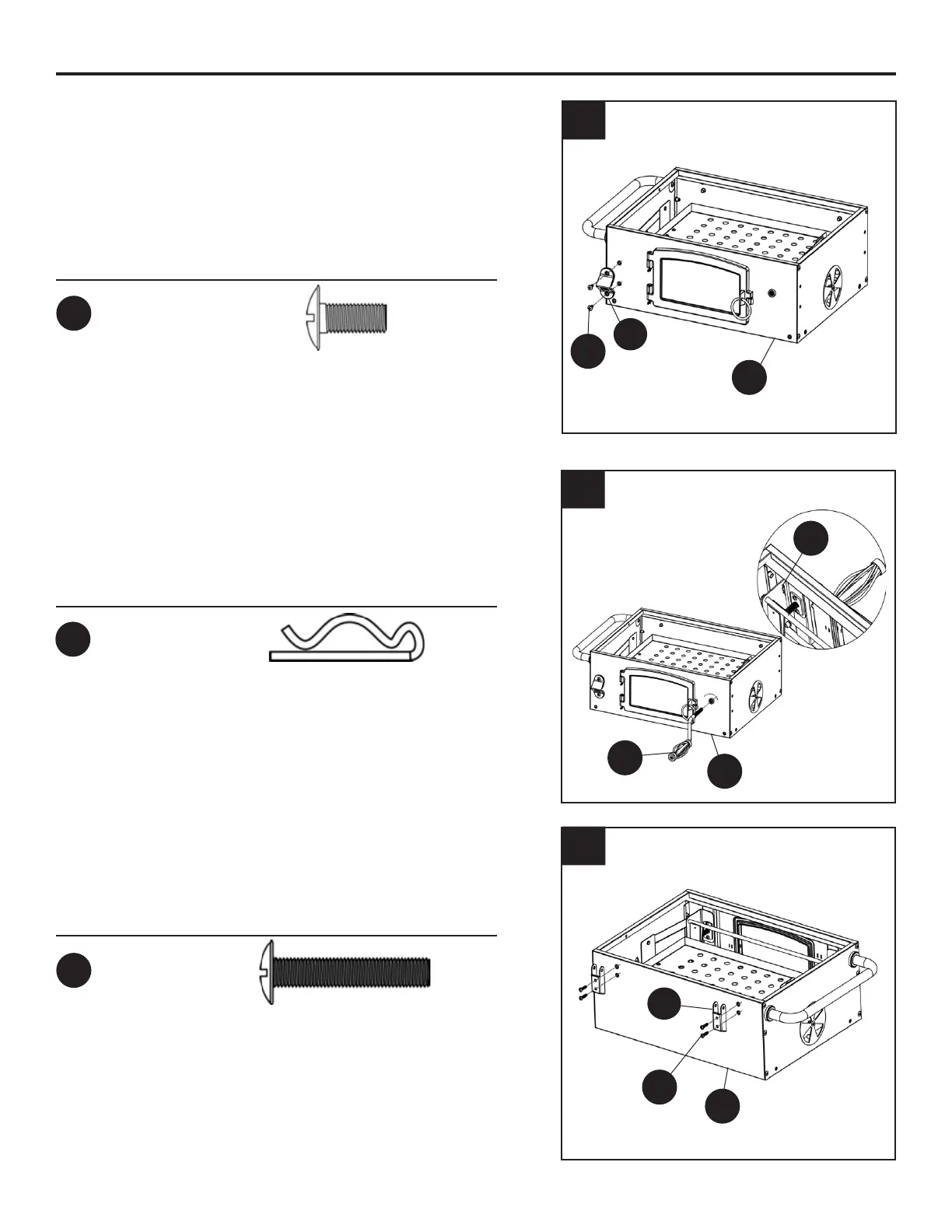

INSTRUCCIONES DE ENSAMBLAJE
7. Fije el abrebotellas (J) en el panel frontal de la
cámara de combustión(F) Utilizando dos tornillos
M6x15 (AA).
8. La Manivela de rosca (N) insértela en el panel
frontal de la cámara de combustión (F). Fíjela
con una chaveta (HH)
Aditamentos utilizados
9. Fije la bisagra inferior de la tapa (C1) al panel
posterior de la cámara de combustión (G) con
cuatro tornillos M6x35 (BB).
G
HH
F
F
N
AA
BB
C1
J
7
8
9
Aditamentos utilizados
Perno
M6 x 15
x 2
AA
Pasador
x 1
HH
Aditamentos utilizados
Perno
M6 x 35
x 4
BB
