INSTRUCCIONES DE ENSAMBLAJE

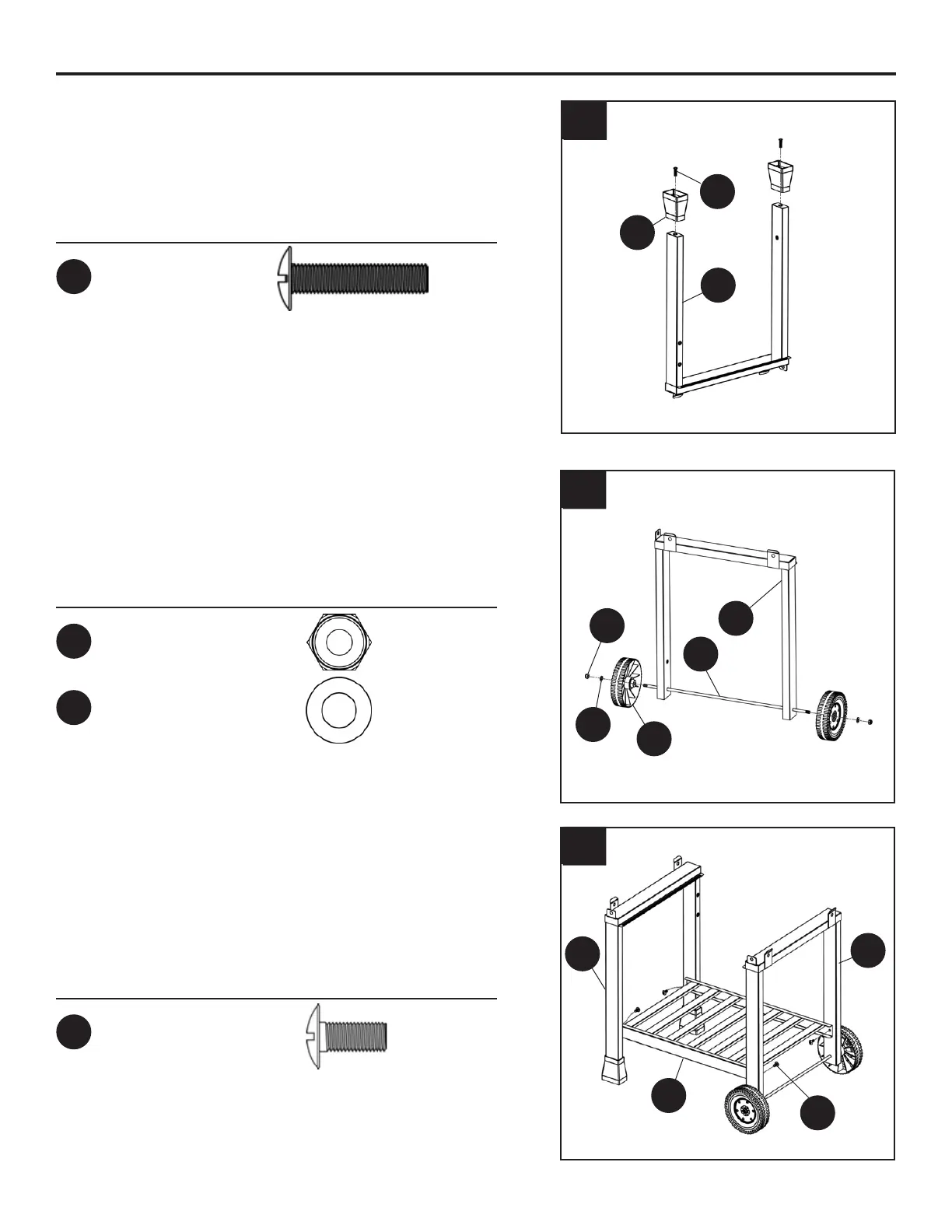

11. Inserte el eje (P) en el panel de la pata
derecha (T). Adjuntar una rueda (Q) a cada lado
del eje (P) utilizando una arandela M8 (FF), y
una tuerca M8 (DD).
Aditamentos utilizados
M8 Arandela
M8 Tuerca
x 2
x 2
FF
DD
10. Adjuntar dos bases pierna (S) para montaje
de la pierna izquierda (R) utilizando dos tornillos
M6x30 (CC).
Aditamentos utilizados
Perno
M6 x 30
x 2
CC
12. Conecte la base del carro (U) para el montaje
de la pata izquierda (R) y el panel de la pata
derecha (T) utilizando dos tornillos M6x15 (AA)
en cada lado.
CC
FF
S
T
DD
R
AA
U
T
Q
P
12
11
10
R
Aditamentos utilizados
Perno
M6 x 15
x 4
AA
