INSTRUCCIONES DE ENSAMBLAJE

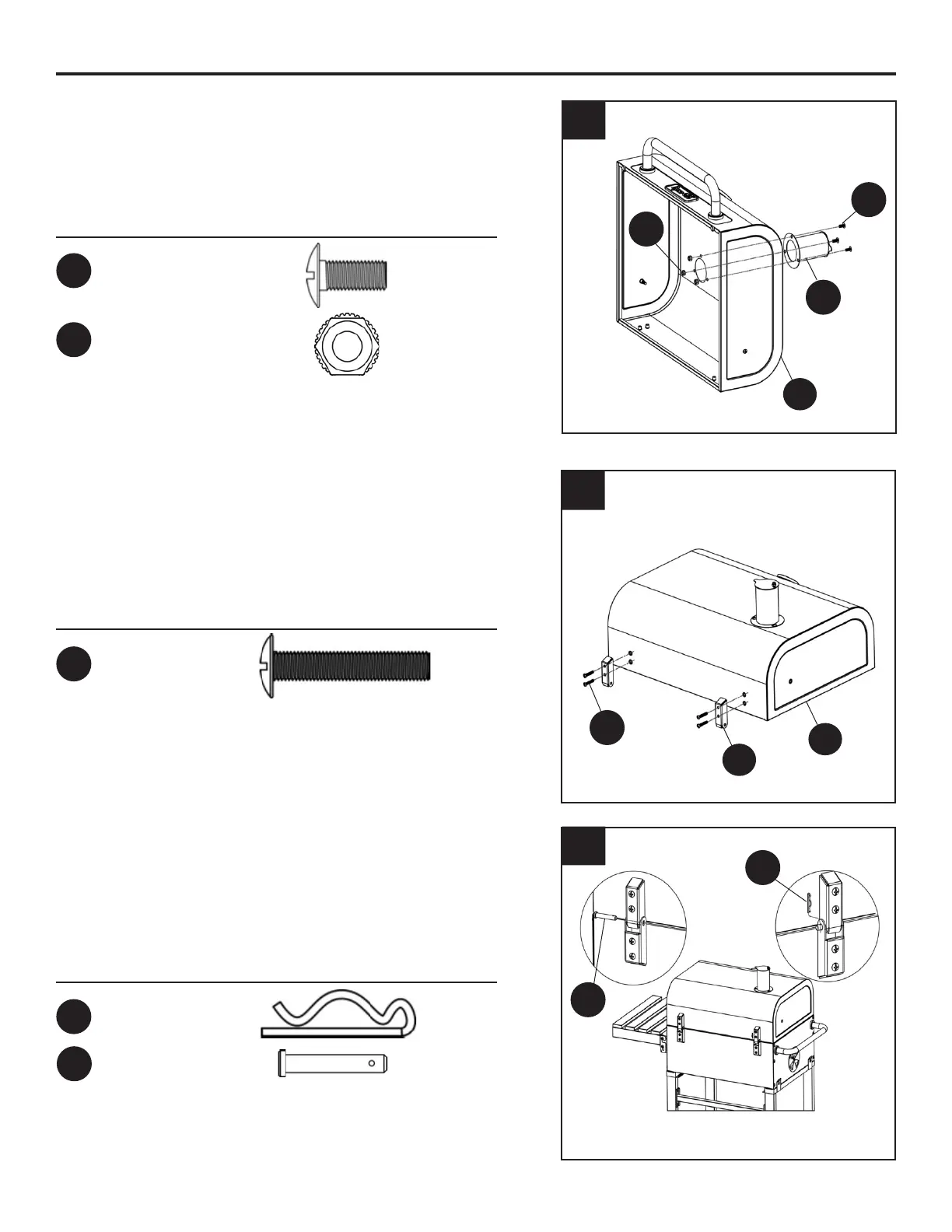

19. Coloque la chimenea de humo(A) a la tapa de la
parrilla de carbón (B) con tres tornillos M6x15 (AA) y
tres tuercas M6.
20. Fije la bisagra de la tapa superior (D1) para la
tapa de la parrilla de carbón (B) con cuatro
tornillos M6x35 (BB).
21. Fije el panel de la tapa de la parrilla de carbón
con el ensamble de la cámara de combustión.
Inserte dos pines (II) en bisagras de carbón
del panel de la tapa de la parrilla para el
montaje de la cámara de combustión,
asegúrelo con dos chavetas (HH).
EE
A
HH
Aditamentos utilizados
Pasador
x 2
HH
II
AA
BB
D1
B
19
20
21
Aditamentos utilizados
Perno
M6 x 15
AA
M6 Tuerca
x 3
EE
Aditamentos utilizados
Perno
M6 x 35
x 4
BB
B
Pin Tapa
x 2
II
x 3
