INSTRUCCIONES DE ENSAMBLAJE

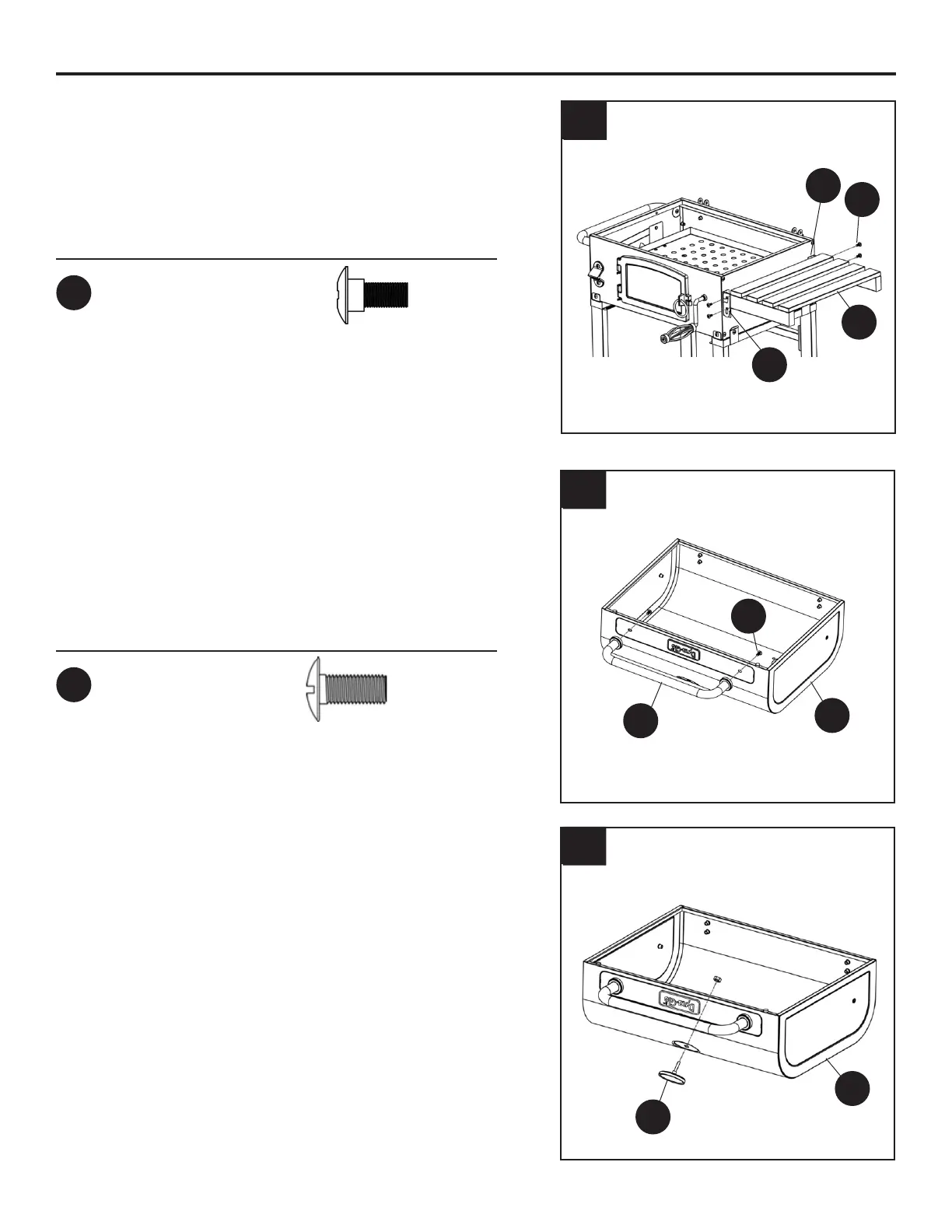

16. Fije la mesa auxiliar (Z) para soporte frontal
para mesa auxiliar (A1) y el apoyo posterior para
mesa auxiliar (B1) con cuatro tornillos M6
hombro (JJ).
18. Fije el indicador de temperatura (C) a la tapa de la
parrilla de carbón (B) con tuercas pre-ensamblados.
17. Coloque la tapa al lado de la agarradera(D)
de tapa de la parrilla de carbón (B) utilizando dos
tornillos M6x15 (AA).
JJ
B1
AA
Z
A1
C
B
D
18
17
16
B
Aditamentos utilizados
JJ
M6 Tornillo de Hombro
x 4
Aditamentos utilizados
Perno
M6 x 15
x 2
AA
