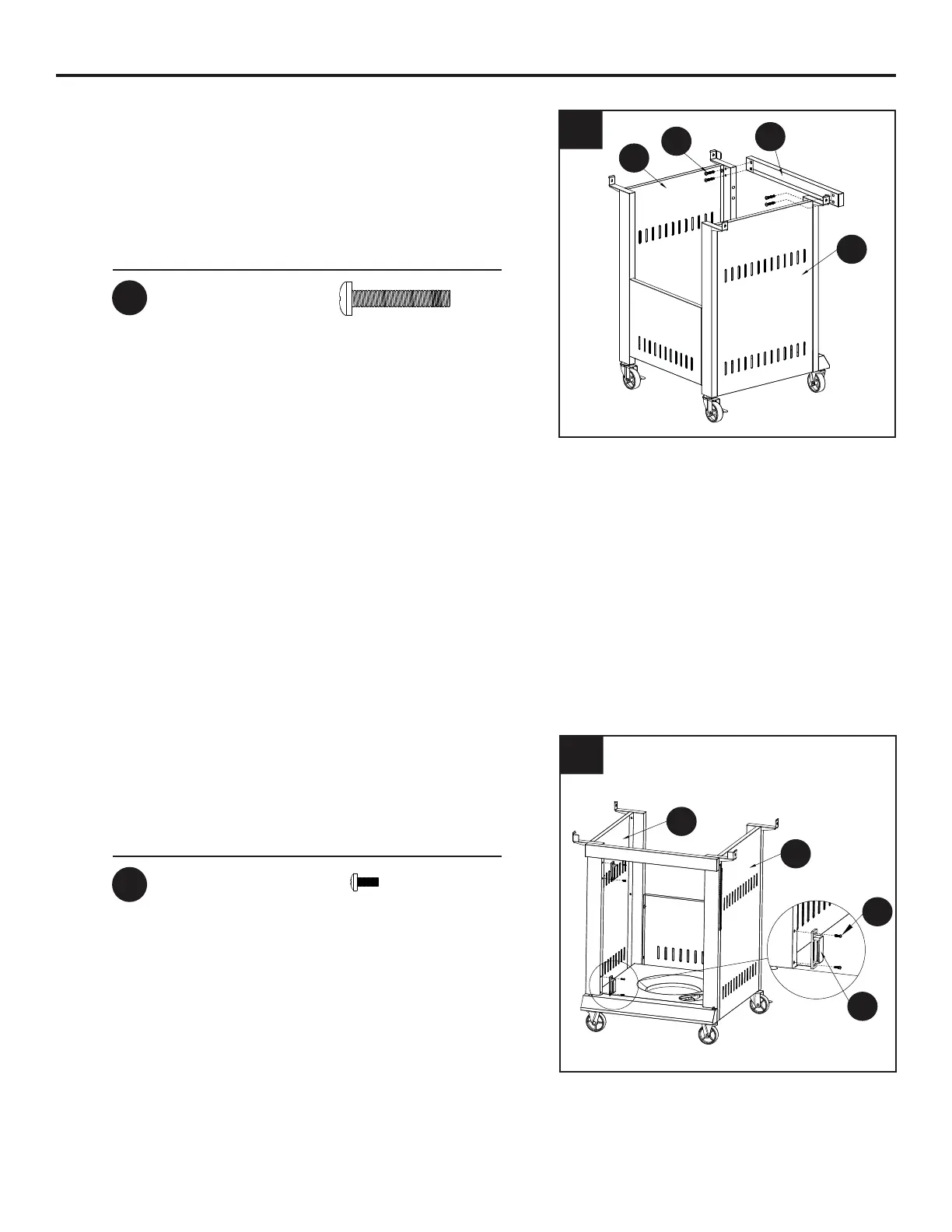

INSTRUCTIONS D’ASSEMBLAGE
5. Fixez le support supérieur de porte (V) au
panneau gauche (L) et au panneau droit (G) du
FKDULRWDYHFTXDWUHERXORQV0[PP((
6. Fixez l’aimant de porte (X) au panneau
JDXFKHGXFKDULRW/DYHFTXDWUHERXORQV
M3 x 10 mm (FF).
5
6
Matériel utilisé
Matériel utilisé
EE
FF
Boulon M6 x 35 mm
Boulon M3 x 10 mm
x 4
x 4
L
G
FF
X
L
G
EE
V
