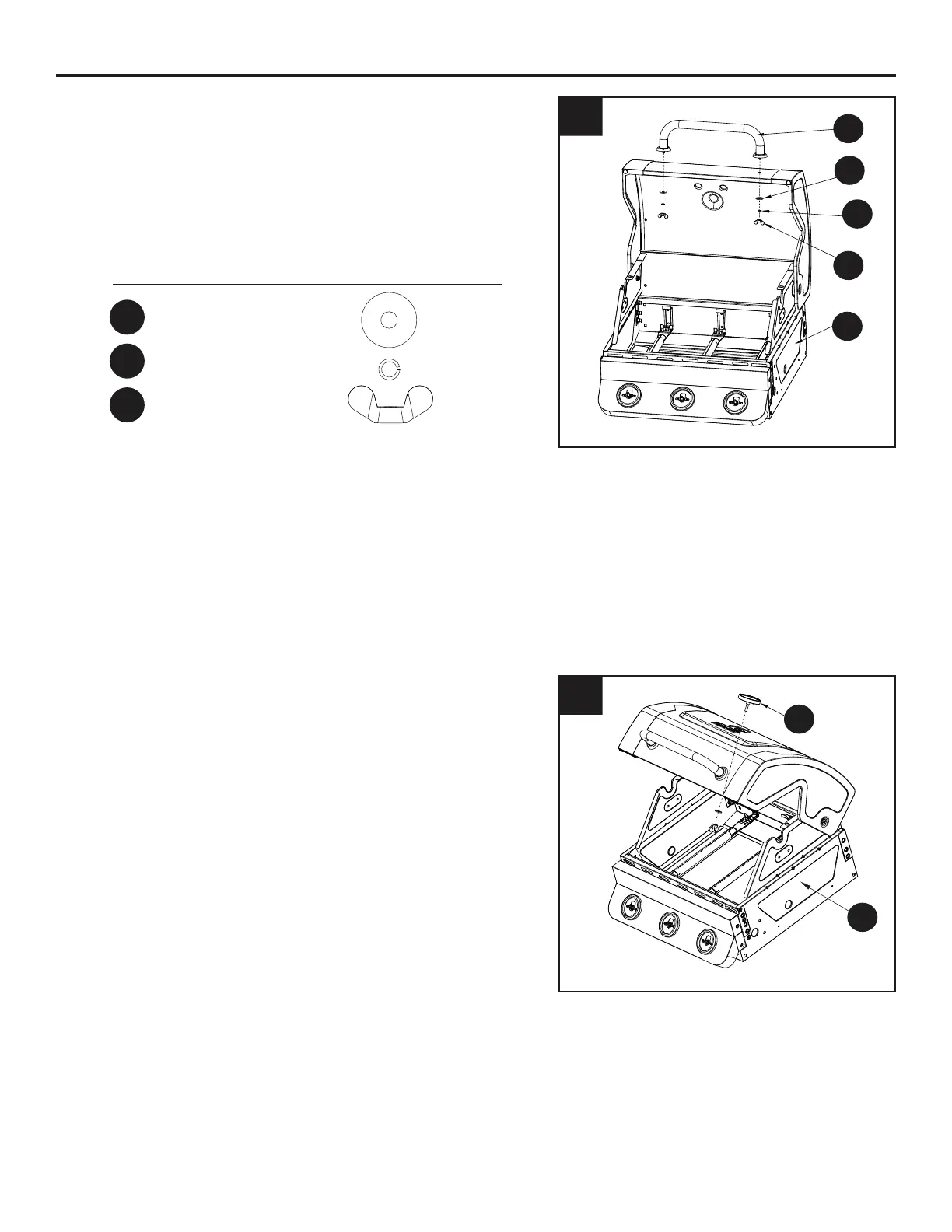

INSTRUCTIONS D’ASSEMBLAGE
9. Fixez la poignée du couvercle (A) au bâti du
barbecue (C) avec deux écrous à oreilles M6
''GHX[URQGHOOHVpODVWLTXHV0&&HW
deux rondelles plates M6 (BB).
9
10. Enlevez l’écrou à oreilles et la rondelle plate
préassemblés sur la jauge de température
%SXLV¿[H]ODMDXJHGHWHPSpUDWXUH%
au bâti du barbecue (C). Fixez la jauge de
température (B) avec l’écrou à oreilles et la
rondelle plate retirés précédemment.
10
Matériel utilisé
BB Rondelle plate M6 x 2
CC Rondelle élastique M6 x 2
DD Écrou à oreilles M6 x 2
