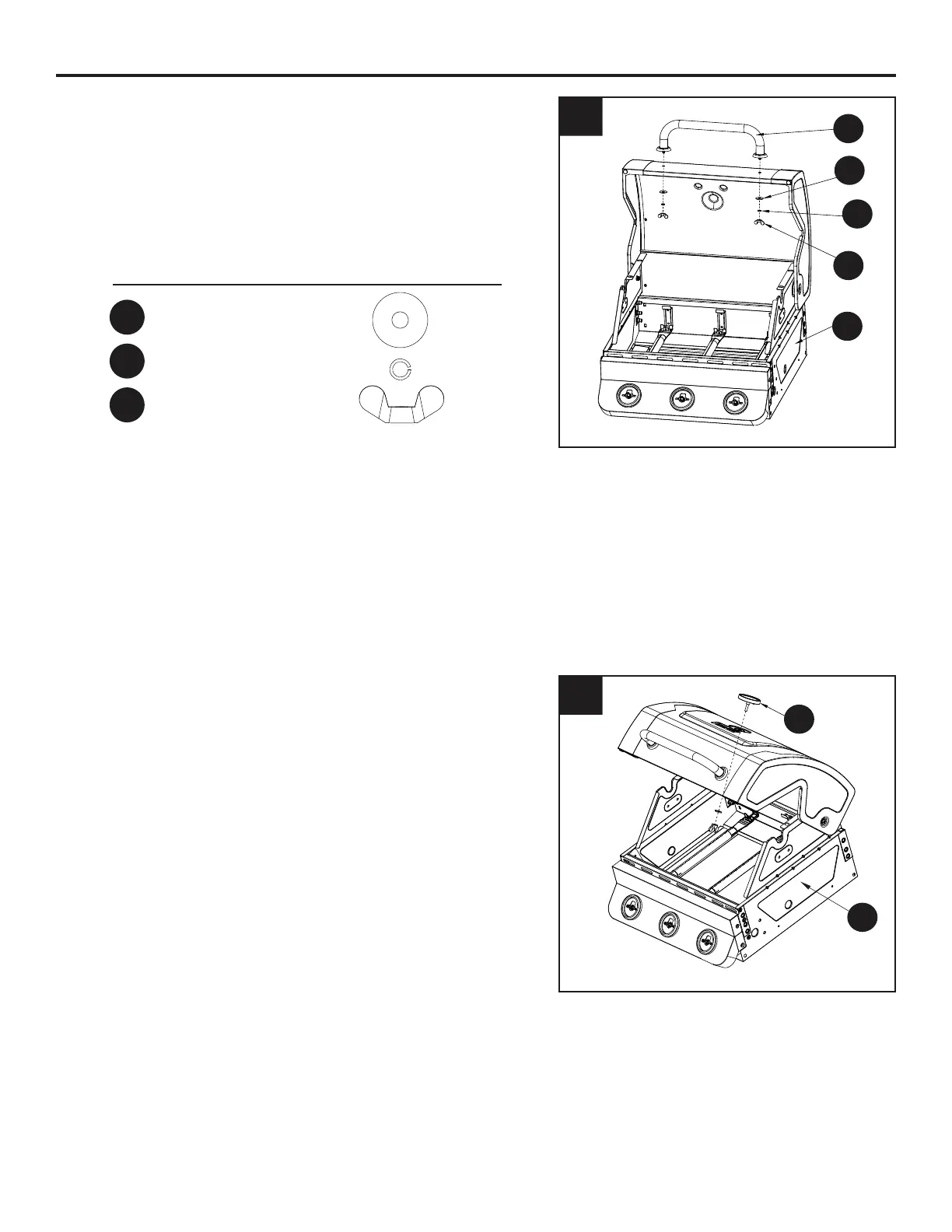

INSTRUCCIONES DE ENSAMBLAJE
9. Fije la manija de la tapa (A) al conjunto del
cuerpo de la parrilla (C) con dos tuercas
mariposa (DD), dos arandelas de resorte M6
(CC) y dos arandelas planas M6 (BB).
9
10. Retire la tuerca mariposa preensamblada y la
arandela plana del indicador de temperatura
%OXHJR¿MHHOLQGLFDGRUGHWHPSHUDWXUD
(B) al conjunto del cuerpo de la parrilla (C).
Asegure el indicador de temperatura (B) con
ODWXHUFDPDULSRVD\ODDUDQGHODSODQDTXHVH
retiraron anteriormente en este paso.
10
Tornillería utilizada
BB Arandela plana M6 × 2
CC Arandela de resorte M6 × 2
DD Tuerca mariposa M6 × 2
B
A
CC
DD
BB
C
C
