14

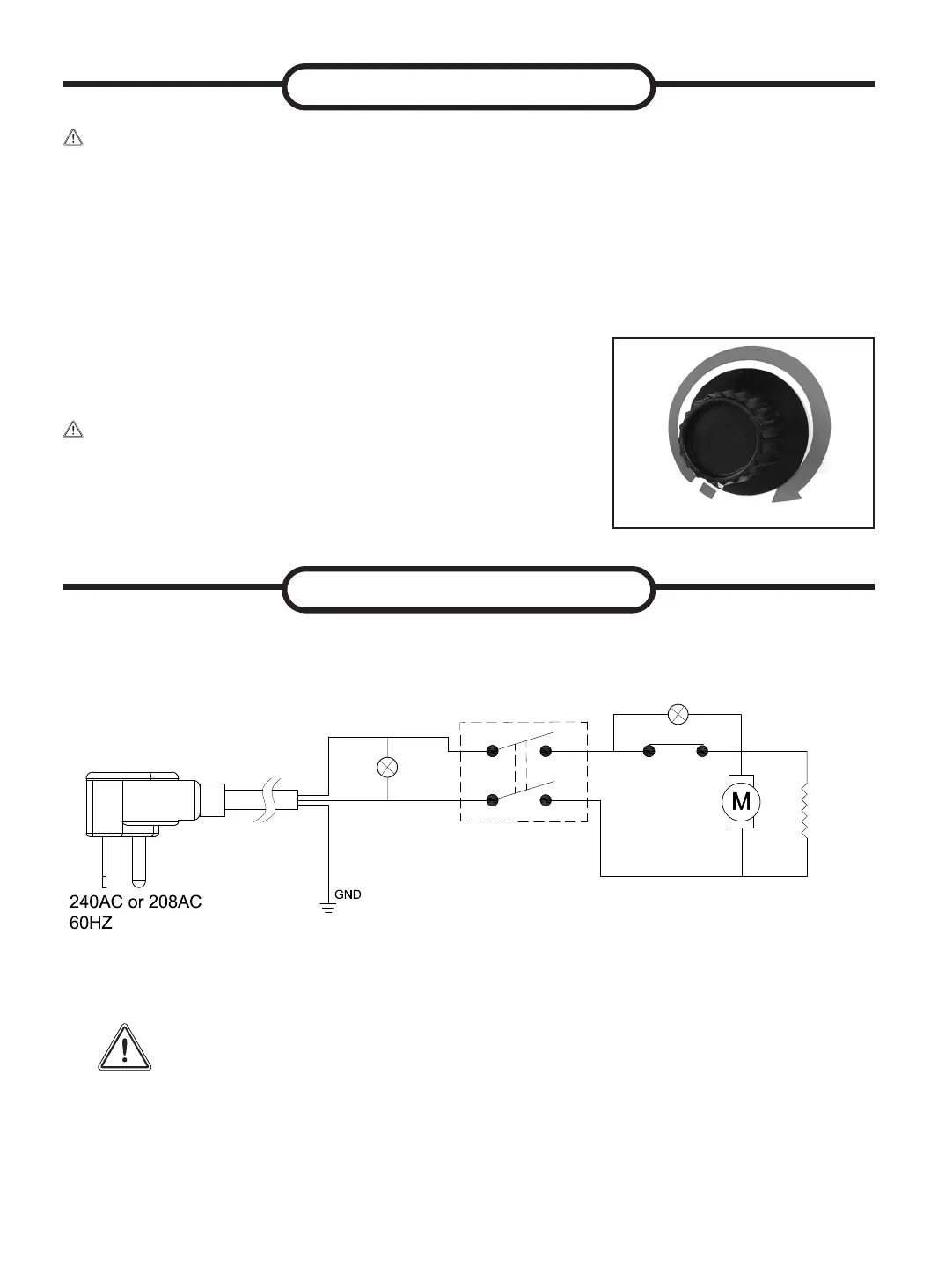

DIAGRAMA DE CIRCUITO
ADVERTENCIA
: No manipule el termostato ni
su temperatura superior máxima.
ADVERTENCIA: Desconecte la energía antes de dar servicio.
NOTA: Desconecte la unidad cuando no esté en uso.
ADVERTENCIA: El calefactor debe estar instalado correctamente antes de ser utilizado.
Coloque el termostato en su posición más extrema en el sentido contrario a las agujas del
reloj. Enchufe la unidad en un tomacorriente de 240 V connectado a tierra correctamente.
Coloque el termostato en su posición más extrema en el sentido de las agujas del reloj. Se
deberá encender el ventiliador y la unidad comenzará a calefaccionar el cuarto. Una vez
que en el lugar se alcance el nivel de temperatura deseado, gira la perilla del termostato
en sentido contrario a las agujas del reloj hasta que se apague el calefactor. Este se
encenderá y se apagará automáticamente según alcance esta temperatura preestablecida.
Para aumentar la temperatura, gire la perilla del termostato
en el sentido contrario a las agujas del reloj. No intente
manipular indebidamente el termostato.
INSTRUCCIONES DE USO
Luz indicadora
de encendido
Cable negro
Cable negro
Cable negro
Cable negro
Cable negro
Cable negro
Cable azul
Cable azul
Cable rojo
Cable rojo
Cable blanco
Cable verde
Indicador de precaución
Relé de
protección contra
sobrecalentamiento
Motor soplador Calentador
Termostato del
calentador
LOW/BAS
OFF/ÉTEINDRE HIGH/HAUT
THERMOSTAT
