20
DISTANCIA
MÍNIMA
A PARED
DISTANCIA
MÍNIMA
A PARED
13 pulg.
10-⁄ pulg.
24 pulg.
4½ pulg.
¾ pulg.
1¾ pulg.
½ pulg.
7-3/8 pulg.
4½ pulg.
DISTANCIA
MÍNIMA
DESDE LA
DESCARGA A
UN OBJETO
DISTANCIA
MÍNIMA AL PISO
8 pies
ALTURA MÁXIMA DE MONTAJE DESDE:
Unidad para proporcionar aire vertical = 11 pies
Unidad para proporcionar aire horizontal = 8 pies
Nota: El espacio libre
mínimo al techo cuando no
se utilizan los soportes de
montaje es de 1-⁄ pulg.
14 pulg.
12½ pulg.

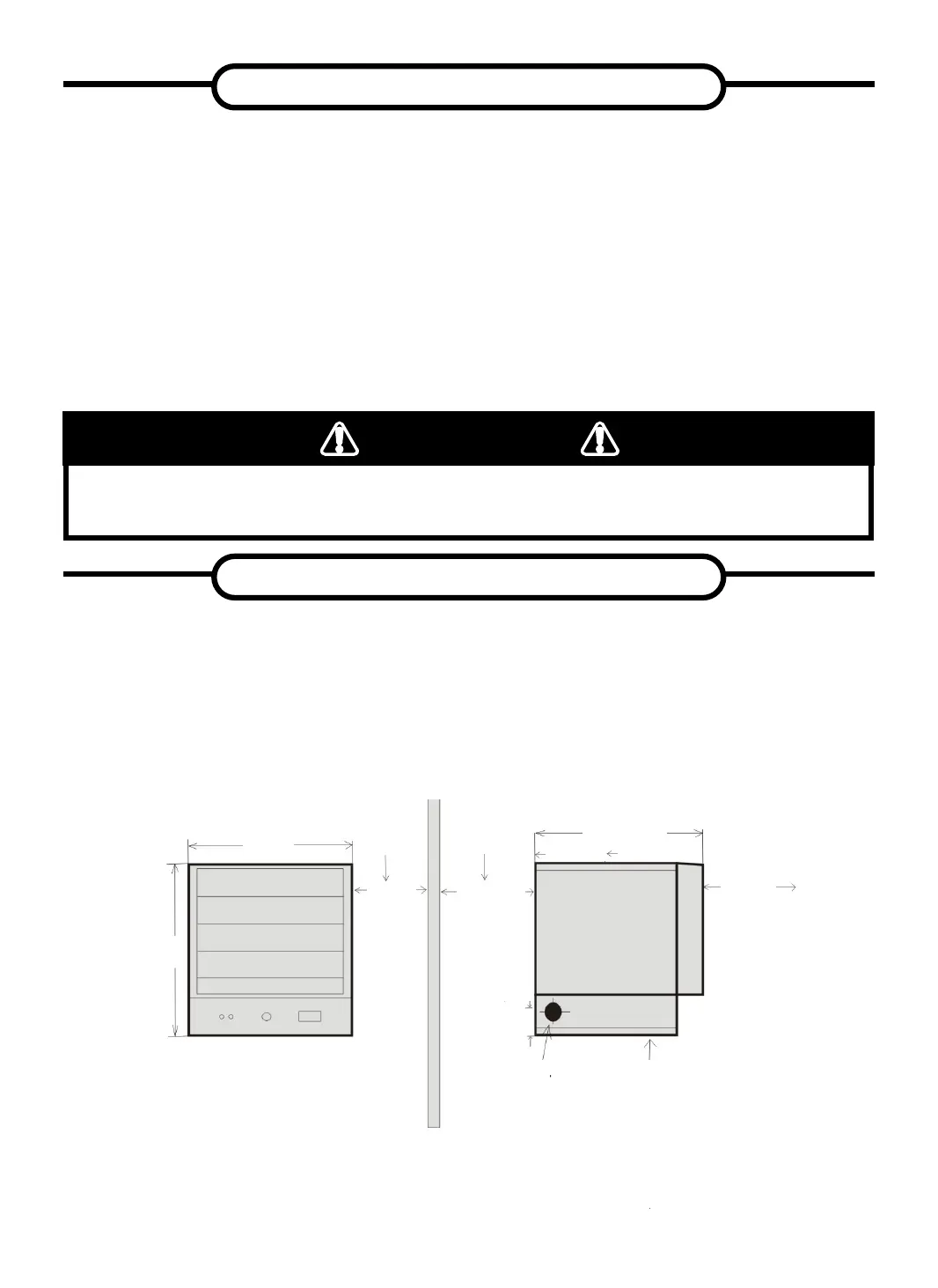

VISTA FRONTAL
Figura 2
Instale el calefactor fuera de las zonas de tránsito y mantenga los espacios libres
indicados en la gura 2. La dirección del ujo de aire no debe estar restringida por
columnas o máquinas. El ujo de aire solo debe rozar las paredes y no dirigirse
directamente a ellas. Cuando se utiliza más de un calefactor en un área, los
calefactores se deben disponer de modo que la descarga de aire de cada uno
acompañe el ujo de aire de los otros para proporcionar una circulación óptima de
aire caliente, como se indica en la gura 3.
INSTALAR INCORRECTAMENTE O NO RESPETAR LOS PROCEDIMIENTOS DESCRITOS EN
ESTE MANUAL DE INSTRUCCIONES PUEDE DAR LUGAR A CHOQUES ELÉCTRICOS GRAVES.
ADVERTENCIA
INFORMACIÓN SOBRE SEGURIDAD
UBICACIÓN DEL CALEFACTOR
VISTA LATERAL
6. Se debe desconectar la alimentación eléctrica y bloquear la caja de servicio
eléctrico antes de inspeccionar el calefactor, limpiarlo o realizarle mantenimiento.
Esta es una precaución para evitar choques eléctricos graves.
7. Este calefactor no es apropiado para utilizarlo en ubicaciones peligrosas tal como
las dene la Asociación Nacional de Protección contra Incendios (NFPA, por su
sigla en inglés) de Estados Unidos. El calefactor contiene piezas internas que se
calientan, forman arcos eléctricos o generan chispas. No lo use en áreas donde
se utilice o se guarde gasolina, pintura o líquidos inamables.
8. Este calefactor no es apropiado para utilizarlo en atmósferas corrosivas, como
zonas marinas, invernaderos o áreas de almacenamiento de productos químicos.
9. Este calefactor debe estar ubicado a 8 pies del piso, como mínimo. Para las
distancias libres especícas, vea la gura 2.
