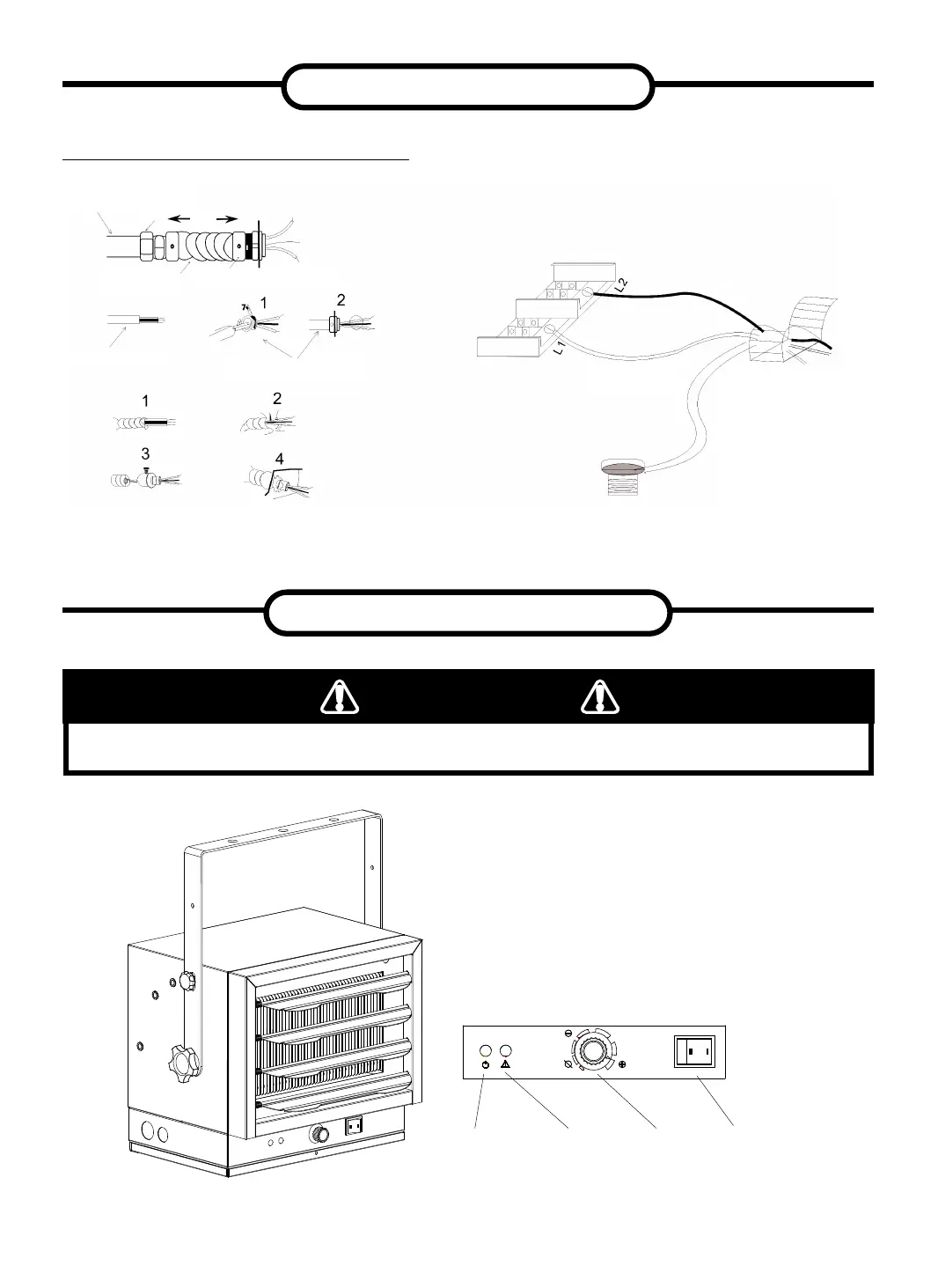

Conectores, cable y demás elementos
utilizados para el cableado del calefactor
Figura 7
Conector de
conducto
Conducto
Conducto exible
Cable NM exible
Conector de cable NM exible
Conector de Conducto exible
BLANCO
NEGRO
VERDE (o de cobre
sin revestimiento)
3pi
CONEXIÓN DE LA ALIMENTACIÓN
INSTALACIÓN
INSTRUCCIONES DE USO
ANTES DE SU USO, EL CALEFACTOR SE DEBE INSTALAR CORRECTAMENTE.
ADVERTENCIA
7500W 5000W
Panel de control
Indicador de encendido
(amarillo)
Indicador de precaución
(rojo)
Termostato Interruptor (5000W / 7500W)
