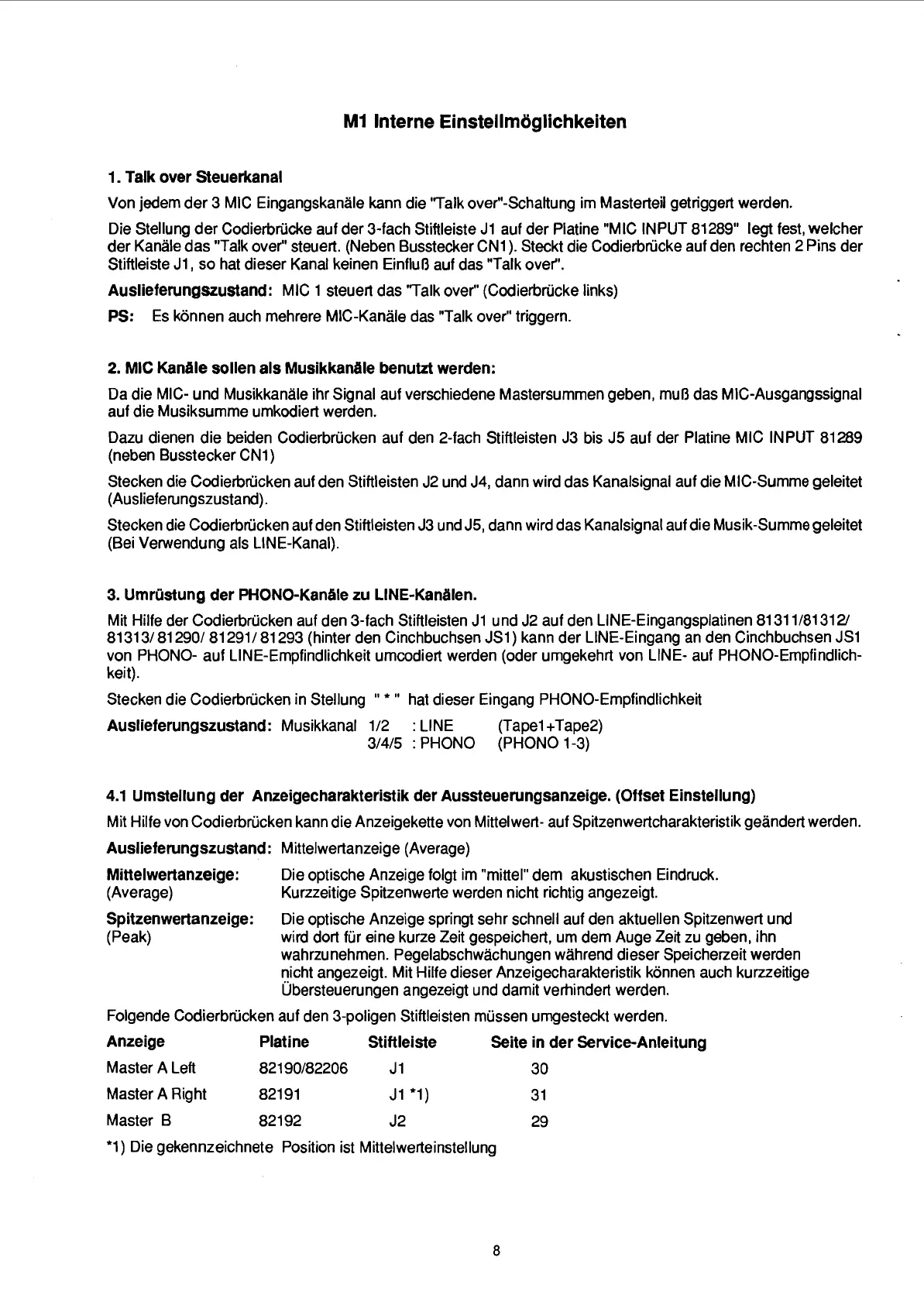

MI
Interne Einstellmdglichkeiten
1.
Talk over Steuerkanal
Von jedern der 3 MIC Eingangskanale kann die 'Talk overM-Schattung im Masterteil getriggert werden.
Die
Stellung der Codierbriicke auf der 3-fach Stiftleiste J1 auf der Platine "MIC INPUT 81289" legt fest, welcher
der Kanale das "Talk over" steuert.
(Neben Busstecker CN1). Steckt die Codierbriicke auf den rechten 2 Pins der
Stiftleiste
J1, so hat dieser Kana1 keinen EinfluO auf das "Talk ovet'.
Auslieferungszustand: MIC 1 steuert das 'Talk over" (Codierbriicke links)
PS:
Es konnen auch rnehrere MIC-Kanale das "Talk over" triggern.
2.
MIC Kanale sollen als Musikkanale benutzt werden:
Da die MIC- und Musikkanale ihr Signal auf verschiedene Mastersurnmen geben,
rnuO das MIC-Ausgangssignal
auf die Musiksumrne urnkodiert werden.
Dazu dienen die
beiden Codierbriicken auf den 2-fach Stiftleisten J3 bis J5 auf der Platine MIC INPUT 81289
(neben Busstecker CN1)
Stecken die Codierbriicken auf den Stiftleisten J2 und J4, dann wird das Kanalsignal auf die MIC-Surnrne geleitet
(Auslieferungszustand).
Stecken die Codierbriicken auf den Stiftleisten J3 und J5, dann wird das Kanalsignal auf die Musik-Surnrne geleitet
(Bei
Verwendung als LINE-Kanal).
3.
Umriistung der PHONO-Kaniile zu LINE-KanBlen.
Mit Hilfe der Codierbrucken auf den 3-fach Stiftleisten J1 und J2 auf den LINE-Eingangsplatinen 81 31 1181 31
21
813131 81 2901 81 2911 81 293 (hinter den Cinchbuchsen JS1) kann der LINE-Eingang an den Cinchbuchsen JS1
von PHONO- auf LINE-Ernpfindlichkeit urncodiert werden (oder umgekehrt von LINE- auf PHONO-Ernpfindlich-
kei t)
.
Stecken die Codierbriicken in Stellung
"
*
"
hat dieser Eingang PHONO-Ernpfindlichkeit
Auslieferungszustand: Musikkanal 112
:
LINE (Tape1 +Tape2)
31415
:
PHONO (PHONO 1-3)
4.1
Urnstellung der Anzeigecharakteristik der Aussteuerungsanzeige. (Offset Einstellung)
Mit Hilfe von
Codierbriicken kann die Anzeigekette von Mittelwerl- auf
Spitzenwertcharakteristik
geandert werden.
Auslieferungszustand: Mittelwertanzeige (Average)
Mittelwertanzeige: Die optische Anzeige folgt irn "rnittel" dern akustischen Eindruck.
(Average)
Kurzzeitige Spitzenwerte werden nicht richtig angezeigt.
Spitzenwertanzeige:
Die optische Anzeige springt sehr schnell auf den aktuellen
Spitzenwert und
(Peak) wid dort fiir eine kurze Zeit gespeichert, urn dern Auge Zeit zu geben, ihn
wahrzunehrnen. Pegelabschwachungen wahrend dieser Speicherzeit werden
nicht angezeigt. Mit Hilfe dieser Anzeigecharakteristik konnen auch
kurueitige
ljbersteuerungen angezeigt und damit verhindert werden.
Folgende Codierbriicken auf den 3-poligen Stiftleisten
rniissen umgesteckt werden.
Anzeige Platine Stiftleiste
Seite in der Service-Anleitung
Master A Left 821 90182206 J 1 30
Master A Right 821 91
J1 *1) 3 1
Master B 82192 J2 29
'1) Die gekennzeichnete Position ist Mittelwerteinstellung
